Описание Siklu EtherHaul 710TX ODU EXT (EH-710TX-ODU-EXT)

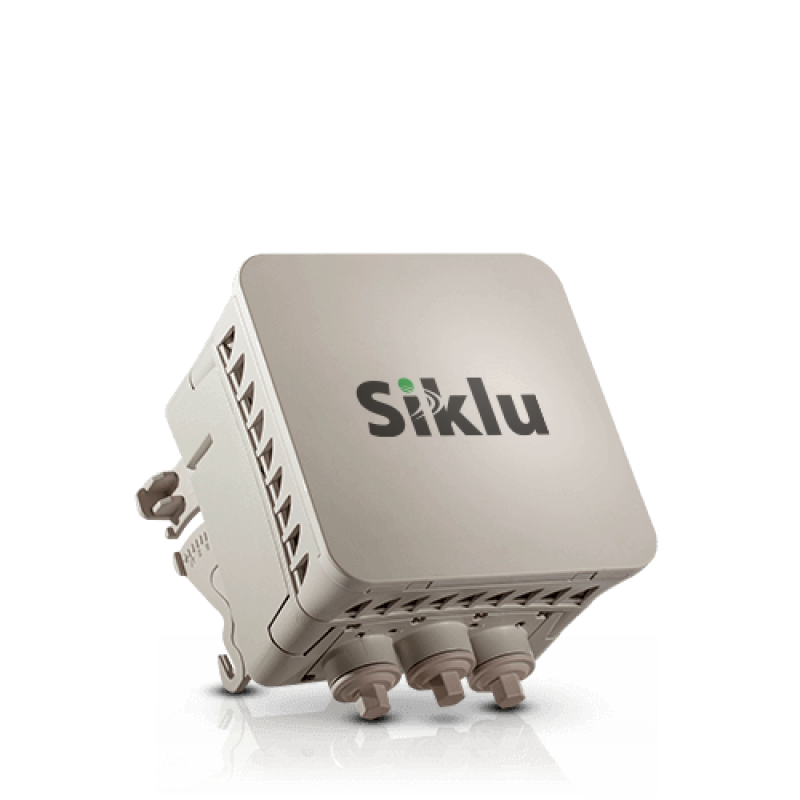

Siklu EtherHaul 710TX ODU EXT (EH-710TX-ODU-EXT) Компактное высококлассное радиоустройство для предоставления клиенту гигабитного Ethernet-подключения. EH-710TX работает по схеме TDD и обеспечивает скорость до 1 Гбит/с суммарно. Использование незагруженного и лёгкого в оформлении диапазона позволяет быстро строить надёжные каналы "Точка-Точка" операторского класса. Малый размер делает устройство отличным вариантом для установки на уличных столбах, фасадах или крышах зданий. Защита по стандарту IP67 обеспечивает качественную работу даже при самых неблагоприятных погодных условиях.
Базовая максимальная скорость передачи данных составляет 700 Мбит/с, с помощью отдельной лицензии она повышается до 1 Гбит/с.
За счёт использования сверхузконаправленной антенны и широкого радиодиапазона, устройство гарантирует высокую надёжность и отсутствие помех. EtherHaul 710TX предоставляет на выбор 32 не пересекающихся канала, что обеспечивает высокую масштабируемость в задачах с плотным развёртыванием. Удобный графический веб-интерфейс позволяет устанавливать базовые и продвинутые настройки сразу на локальном и удалённом устройствах радиомоста. Встроенный нагрузочный TCP- и UDP-тест упрощает предпусковую проверку и удалённую диагностику. Продвинутые OAM-сервисы обеспечивают проверку целостности и контроль сервиса, а система управления SmartHaul Element Management System даёт возможность централизованного конфигурирования и мониторинга устройств.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Диапазон рабочих частот
|
71–76 ГГц
|
|
Дуплексирование
|
TDD
|
|
Ширина каналов
|
125/250/500 МГц, итого 32/16/8 не пересекающихся каналов
|
|
Модуляция
|
До QAM 64
|
|
Адаптивность
|
До 5 уровней адаптивной настройки ширины канала, кодирования и модуляции, что обеспечивает до 25 дБ дополнительной энергетики
|
|
Пропускная способность (суммарная)
|
700 Мбит/с, до 1 Гбит/с с лицензионным ключом
|
|
Энергетический бюджет радиоканала (BER=10-6 )
|
166 дБ (с учётом усиления 0.5-футовой антенны)
|
|
Интерфейсы
|
3х гигабитный Ethernet-порт RJ45
|
|
Функционал Ethernet
|
IEEE 802.1d прозрачное мостовое соединениеVLAN (до 4К) с возможностью стекированияСервисы в соответствии со спецификациями MEF 9, 14 и 21Режим Smart Pipes Transparent Ports (прозрачное пропускание трафика спорта(ов) одного радиоустройства на порт(ы) второго радиоустройства канала)Агрегирование каналов: LAG и LACP (IEEE 802.3ad)Защита от образования петель: ERPS ITU-T G.8032Передача информации о состоянии связи16 КБ jumbo-кадрыНастраиваемая передача с поддержкой QoS8-уровневый H-QoS с множеством опций отображения:L2: 801.1p, VLAN idL2½: MPLS EXPL3: DSCP
|
|
Шифрование
|
AES (ключ 128 бит и 256 бит) — необходима лицензия
|
|
Настройка и управление
|
Автоматическая настройка; управление в потоке данных и вне потокаГрафический пользовательский веб-интерфейс (настройка локальных и удалённых устройств в один клик) и встроенный интерфейс командной строкиSNMPv2/3, TACACS+, RADIUSЭксплуатация, администрирование и обслуживание (OAM) канала и обнаружение неисправностей на участке сети (CFM):IEEE 802.3ah и 802.3ag; мониторинг производительности: ITU-T Y.1731Тест пропускной способности iperf (TCP/UDP)
|
|
Топология кабельной сети
|
Кольцо, цепочка, ячеистая
|
|
Способ питания
|
PoE+ (IEEE 802.3at)
|
|
Энергопотребление
|
26 Вт без раздачи PoE, до 78 Вт с раздачей PoE
|
|
Раздача PoE*
|
На 2-м и 3-м порту (IEEE 802.3at): 26 Вт + 26 Вт, 40 Вт + 13 Вт или 50 Вт + 0 Вт
|
|
Степень защиты
|
IP67
|
|
Температура окружающей среды рабочая
|
-45.. +55 °С
|
|
GPS-синхронизация
|
Нет
|
|
Выходная мощность
|
-
|
|
Дальность
|
-
|
|
Дуплекс
|
TDD
|
|
Количество портов Ethernet
|
3
|
|
Линейка
|
Siklu EtherHaul
|
|
Максимальная скорость
|
1000 Мбит/с
|
|
Максимальная ширина канала
|
500 МГц
|
|
Минимальная ширина канала
|
125 МГц
|
|
Мощность передатчика для России
|
-
|
|
Пакетная производительность
|
-
|
|
Питание по PoE
|
802.3at
|
|
Поддержка MIMO
|
Нет
|
|
Рабочая температура (до)
|
+55 °C
|
|
Рабочая температура (от)
|
-45 °C
|
|
Рабочая частота
|
71-76 ГГц
|
|
Раздача PoE-питания
|
Да
|
|
Скорость Ethernet
|
1G
|
|
Тип антенны
|
Внешняя
|
Комплект поставки
|
Радиоустройство
|
1 шт.
|
|
Герметичный коннектор
|
3 шт.
|
|
Провод заземления
|
1 шт.
|
|
Кабель RJ45 8P2C
|
1 шт.
|
|
Руководство по быстрой установке
|
1 шт.
|
-
Производитель:
Siklu
-
Под заказ:
да
-
