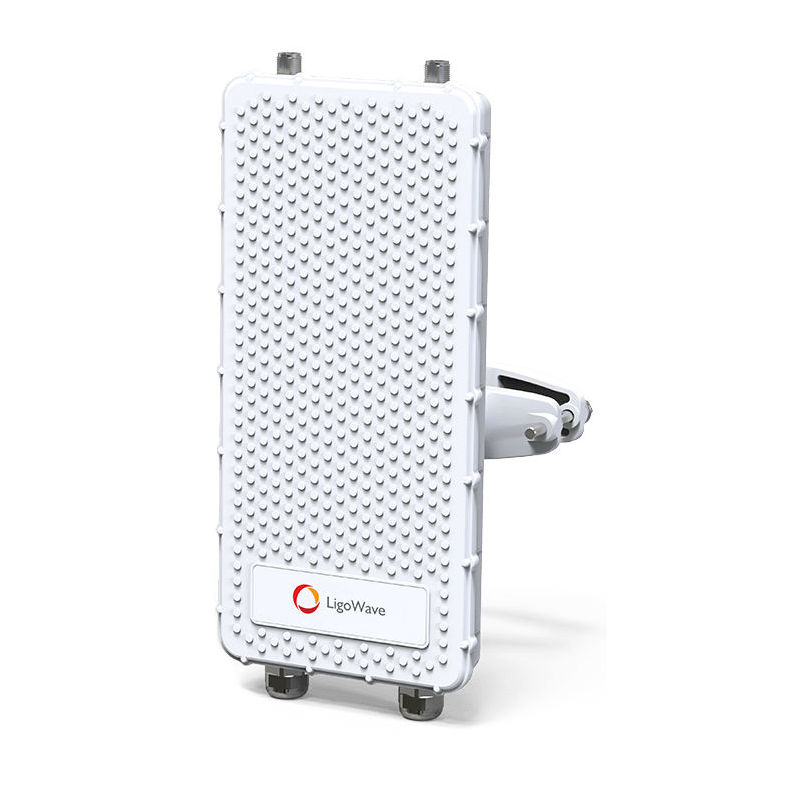

LigoWave LigoPTP 6-N RapidFire (LW-PTP-6-N-RF) Радиорелейная станция

Описание LigoWave LigoPTP 6-N RapidFire (LW-PTP-6-N-RF)

LigoWave LigoPTP 6-N RapidFire (LW-PTP-6-N-RF) Сверхвысокопроизводительная радиорелейная станция (PPC) диапазона 6 ГГц расширяет проверенную временем линейку LigoPTP и разработана для загруженных каналов большой дальности формата “Точка-Точка”.

Исключительная производительность. RapidFire обеспечивает сверхвысокую пропускную способность в 700 Мбит/с благодаря уникальной и мощной конструкции радиомодуля, которая поддерживает модуляцию до 256QAM и выходную мощность до 30 дБм. Специально разработанный для высокопроизводительных PtP-сценариев проприетарный протокол W-Jet V минимизирует помехи даже на больших расстояниях и стабилизирует задержку в пределах 2–4 мс.

Профессиональная конструкция. Прочный монтажный кронштейн способствует быстрой установке радиоканалов и гарантирует устойчивость РРС к высоким ветровым нагрузкам. Он позволяет устанавливать устройство под углом 45°, что увеличивает гибкость монтажа и особенно полезно в местах с зашумлённым эфиром (для версии LigoPTP 6-25 RapidFire со встроенной антенной). Мембранный клапан GORE способствует быстрому выравниванию давления в литом алюминиевом корпусе (IP-67) для предотвращения конденсации и гарантирования герметичности. Съёмная ручка упрощает транспортировку RapidFire. Новые RGB-светодиоды отображают различные состояния устройства и уровни сигнала (с шагом в 1 дБм) при юстировке антенны.

Мощная платформа всё-в-одном. RapidFire гарантирует высокую производительность за счёт нового процессора 1.2 ГГц, предназначенного для обработки данных и обеспечения высокой скорости обработки пакетов (200 000 пак/с). Устройство с двумя гигабитными Ethernet-портами — один из которых с функцией сквозной передачи PoE — подходит для сценариев 1+1 (аварийное переключение) или удлинения беспроводной линии. Также идеально для высоконадёжных систем видеонаблюдения. РРС обладает встроенной защитой от скачков напряжения и электростатических разрядов согласно стандартам Международной электротехнической комиссии МЭК и соответствует требованиям Class 4.

Беспроводной конфигурационный интерфейс. Встроенный радиомодуль 2.4 ГГц обеспечивает доступ к графическому интерфейсу RapidFire посредством беспроводного подключения с любого Wi-Fi устройства. Эта особенность ускоряет разворачивание каналов связи и уменьшает проблему устранения неполадок при установке в труднодоступных местах. Тесты подтвердили возможность беспроводного доступа даже при установке наверху 10-этажного здания с расстояния 20 метров от него!

Мощная операционная система. Операционная система LigoPTP обеспечивает простое и быстрое развёртывание стабильных, высокоскоростных линий связи PtP. Интуитивно понятный и отзывчивый интерфейс пользователя масштабируется под размер экрана. Доступно множество полезных инструментов для повышения эффективности установки и устранения неполадок: мастер настройки, тест соединения, юстировка антенны, анализатор спектра и радиообследование. Механизмы автоматического выбора канала и автоматического контроля мощности передатчика оптимизируют линию связи для достижения максимальной производительности даже в сильнозашумлённых зонах.

Простая предустановка конфигурации. Несколько вариантов предварительной установки радиорелейных станций линейки LigoPTP RapidFire представлены на схеме слева. РРС соединяются друг с другом проводным или беспроводным способами. Оконечное устройство также можно подключить к мастер-устройству при помощи радиомодуля с доступом к 2.4 ГГц или через проводное соединение с Ethernet-портом мастер-устройства. Обнаружение оборудования LigoPTP RapidFire может быть выполнено посредством протоколов Bonjour и SSDP.

Особенности LigoWave LigoPTP 6-N RapidFire (LW-PTP-6-N-RF)

• Работа в диапазоне 5.9–6.4 ГГц
• Мощный процессор Marvell ARMADA 370, 1.2 ГГц
• Разработанный для ресурсоёмких PtP-сценариев проприетарный протокол W-Jet
• Скорость передачи данных: 700 Мбит/с
• Пакетная производительность: 200 000 пак/с
• Два гигабитных Ethernet-порта, один из них с функцией сквозной передачи PoE
• Радиомодуль большой выходной мощности (30 дБм)
• Сверхгибкий выбор частоты — с шагом 10 кГц
• Разъёмы N-типа для внешней антенны
• Угол наклона антенны 45° для увеличения гибкости монтажа (для LigoPTP 6-25 RapidFire со встроенной антенной)
• Рекомендуемая дальность радиосвязи:
  для 400+ Мбит/с при антенне (32 дБи): 23 км максимальная: 100 км
• Всепогодный корпус (IP67)
• Встроенная защита от скачков напряжения и электростатических разрядов
• Обеспечение превосходной производительности при доступе к сети Интернет, видеонаблюдении и организации связи в сельских поселениях
