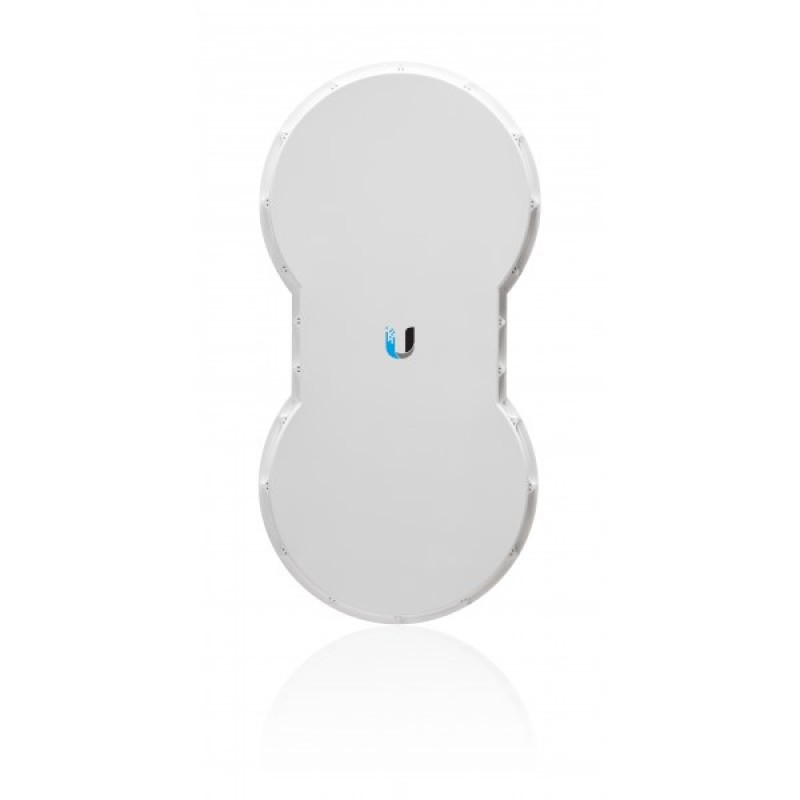

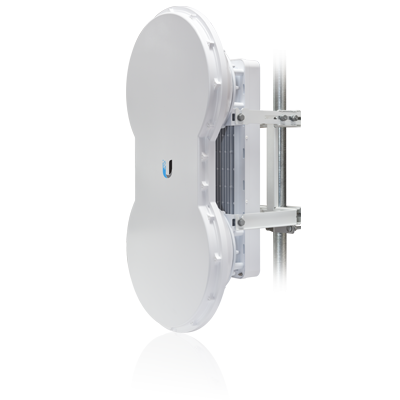

Ubiquiti airFiber 5U (AF-5U) («воздушное волокно») – новая РРЛ от Ubiquiti Networks, созданная на основе разработок компании Motorola. airFiber 5U позволяет передавать данные с реальной пропускной способностью более 1 Гбит/с и пакетной производительностью свыше 1 миллиона пакетов в секунду. Максимальная дальность составляет более 100 км. airFiber предназначен для провайдеров любого уровня для высокоскоростного подключения в тех местах, где невозможно проложить оптику — пригородных крупных предприятий, коттеджных поселков, деревень и «частного сектора».

Особенности Ubiquiti airFiber 5U (AF-5U)

Простое обслуживание и установка airFiber 5U. Монтаж устройства возможен в любом месте в кратчайшие сроки и с минимальными затратами, что позволяет провести высокоскоростной Интернет даже в самые удаленные участки.
Развёртывание по принципу Plug and Play. Вы можете купить airFiber 5U и развернуть практически в любом месте, где есть прямая видимость. Кроме того, это устройство было разработано так, чтобы установка и настройка занимала минимальное время. Использование надежных крепежей в сочетании с динамическими индикаторами RSSI позволяет легко развернуть Ubiquiti airFiber 5U по уже привычному алгоритму. Встроенный GPS-приемник автоматически рассчитает положение и временные параметры в фоновом режиме, требуя минимального участия от человека.
Революционная производительность airFiber 5U. Устройство обеспечивает обеспечивает более 1 Гбит/сек и более 1 млн пакетов в секунду, что является настоящим прорывом в производительности.
Гибридный дуплекс (HDD - Hybrid Division Duplex, Hybrid TDD). HDD сочетает преимущества обеих технологий - низкие задержки частотного дуплекса (FDD) и спектральная эффективность временного дуплекса (TDD).
Усовершенствованная система антенн. Благодаря двойной независимой антенне 2x2 MIMO 5 ГГц с усиленным отражателем, Ubiquiti airFiber 5U может работать в режиме Half Duplex без потери скорости — одна антенна используется для приёма, а другая для передачи или в режиме Full Duplex, когда Uplink и Downlink передаются на разных частотах, что обеспечивает беспрецедентную скорость и эффективность использования спектра 5 ГГц даже в условиях интерференции из-за помех.
Передовой дизайн. airFiber 5U является результатом более ста лет опыта работы R&D компании Motorola, что позволило представить самое передовое из когда-либо созданных радио решение, работающее в диапазоне 5 ГГц. Система основана на гибкой и производительной архитектуре FPGA.

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Диапазон рабочих частот	5725–6200 МГц
Габариты	938,4 x 468,4 x 281,4 мм
Вес	16 кг (учитывая набор монтажных креплений)
Максимальная потребляемая мощность	40 Вт
Источник питания	50 В, 1,2 А PoE GigE адаптер (идет в комплекте)
Метод питания	Пассивное питание через Ethernet (PoE, 42–58 В, постоянный ток [DC])

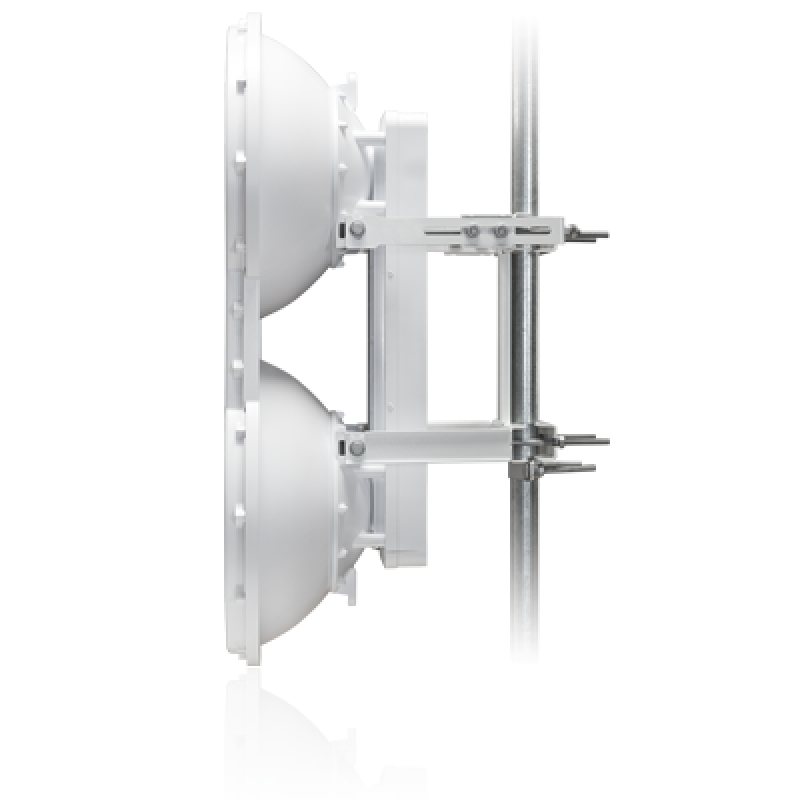

Монтаж	На мачту (необходимые крепления в комплекте)
Ветровая нагрузка	88 кг при 201 км/ч
Температура окружающей среды рабочая	-40.. +55 °C
Индикаторы	12 светодиодов:Соединение/активность порта данныхСкорость порта данныхСоединение/активность порта управленияСкорость порта управленияGPS-синхронизацияMaster/SlaveСостояние соединенияРежим модуляции (от 0.25х до 4х, 6х, 8х, перегрузка)Уровень сигнала текущей и парной станции (два двухразрядных светодиодных дисплея, калиброванных в дБм)
Интерфейсы Ubiquiti airFiber
Data Port (порт данных)	1х 10/100/1000 Мбит/с Ethernet
Configuration Port (порт управления)	1х 10/100 Мбит/с Ethernet
Auxiliary Port (вспомогательный порт)	1х RJ-12 Alignment Tone
Параметры радиоинтерфейса
Максимальная пропускная способность	Более 1 Гбит/с
Максимальная дальность	Около 100 км
Пакетная производительность	Более 1 миллиона в секунду
Шифрование	128-Bit AES
Прямая коррекция ошибок	164/205
Циклический префикс	1/16 Фиксированный
Соотношение Uplink/Downlink (для режима TDD)	Фиксировано 50%
Синхронизация пакетов	Посредством GPS
Передатчик
ЭИИМ	~50 дБм (зависит от страны и частоты)
Точность поддержания частоты	+/-2,5 миллионных долей без GPS-синхронизации+/-0,2 миллионных долей с GPS-синхронизации
Ширина полосы пропускания канала	10/20/30/40/50 МГц (в режиме FDD используются два канала)
Модуляция	1024QAM MIMO256QAM MIMO64QAM MIMO16QAM MIMOQPSK MIMO½ Rate QPSK xRT¼ Rate QPSK xRT
Встроенная разделённая антенна
Усиление передающей антенны	23 дБи
Усиление принимающей антенны	23 дБи
Ширина диаграммы направленности	6°
Соотношение вперед-назад	70 дБ
Поляризация	Двойная наклонная поляризация
Взаимное подавление помех (Cross-Polarity)	> 28 дБ

Комплект поставки

Устройство	1 шт.
Комплект креплений на мачту	1 шт.
GPoE адаптер (50 В, 1,2 A)	1 шт.

Технические характеристики Ubiquiti airFiber 5U

Линейка	Ubiquiti airFiber
Рабочая частота	5 ГГц; 6 ГГц
Дуплекс	FDD; Hybrid TDD
Максимальная скорость	1228 Мбит/с
Максимальная дальность	100 км
Поддержка MIMO	2x2
Пакетная производительность	1000 тыс пак/с
Тип антенны	Встроенная
Коэффициент усиления антенны	23 дБи
Выходная мощность	27 дБм
GPS-синхронизация	Да
Минимальная ширина канала	10 МГц
Максимальная ширина канала	50 МГц
Кол-во портов Ethernet (RJ45)	2
Скорость Ethernet (RJ45)	1G
Порт SFP	Нет
Порт SFP+	Нет
Питание по PoE	Passive PoE 48 В; Passive PoE 54 В
Раздача PoE-питания	Нет
Рабочая температура (от)	-40 °C
Рабочая температура (до)	+55 °C
Мощность передатчика для России	20 дБм
