Описание

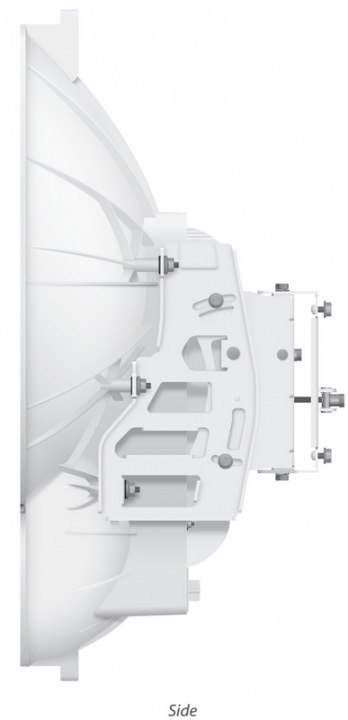

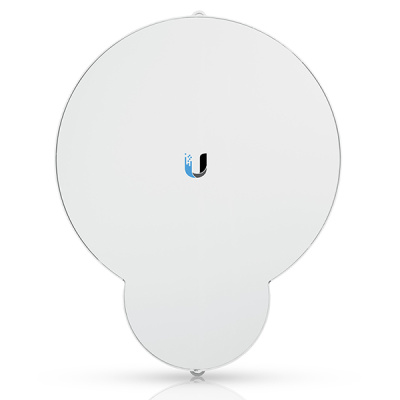

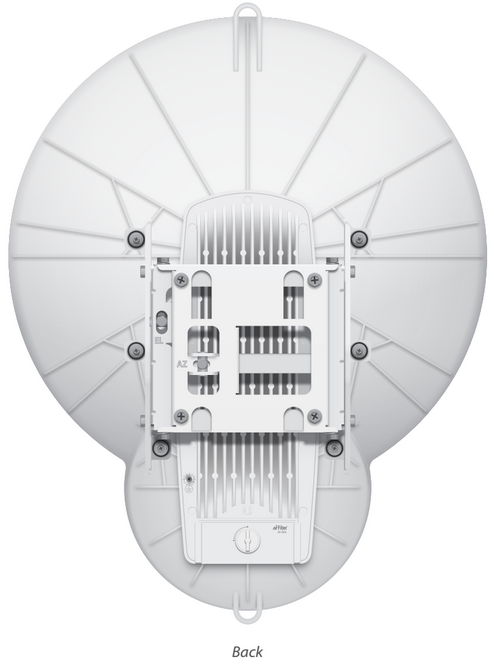

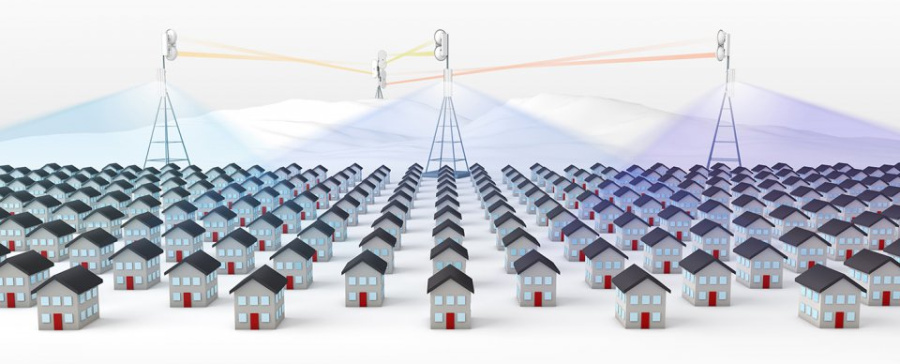

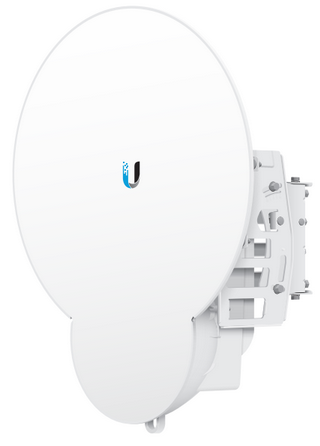

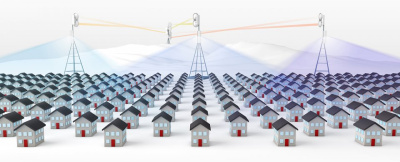

Ubiquiti airFiber 24HD («воздушное волокно») – первая РРЛ от Ubiquiti Networks, созданная на основе разработок компании Motorola. airFiber позволяет передавать данные с реальной пропускной способностью до 2 Гбит/с и пакетной производительностью свыше 1 миллиона пакетов в секунду. Максимальная дальность уверенной связи может достигать примерно 20 км. airFiber 24HD предназначен для провайдеров любого уровня для высокоскоростного подключения в тех местах, где невозможно проложить оптику — пригородных крупных предприятий, коттеджных поселков, деревень и «частного сектора».
Преимущества
- Простое обслуживание и установка airFiber 24HD. Монтаж устройства возможен в любом месте в кратчайшие сроки и с минимальными затратами, что позволяет провести высокоскоростной Интернет даже в самые удаленные участки.
- Развёртывание по принципу Plug and Play. Вы можете купить airFiber 24HD и развернуть практически в любом месте, где есть прямая видимость. Кроме того, это устройство было разработано так, чтобы установка и настройка занимала минимальное время. Использование надежных крепежей в сочетании с динамическими индикаторами RSSI позволяет легко развернуть Ubiquiti airFiber 24HD по уже привычному алгоритму. Встроенный GPS-приемник автоматически рассчитает положение и временные параметры в фоновом режиме, требуя минимального участия от человека.
- Революционная производительность airFiber 24HD. Устройство обеспечивает обеспечивает 2 Гбит/с и более 1 млн пакетов в секунду, что является настоящим прорывом в производительности.
- Гибридный дуплекс (Hybrid Division Duplex - HDD). HDD сочетает преимущества обеих технологий - низкие задержки частотного дуплекса (FDD) и спектральная эффективность временного дуплекса (TDD).
- Усовершенствованная система антенн. Благодаря двойной независимой антенне 2x2 MIMO 24 ГГц с усиленным отражателем, Ubiquiti airFiber 24HD может работать сразу в двух режимах: FDD (Frequency Division Duplex) и TDD (Time Division Duplex), что обеспечивает беспрецедентную скорость и эффективность использования спектра 24 ГГц.
- Передовой дизайн. airFiber 24HD является результатом более ста лет опыта работы R&D компании Motorola, что позволило представить самое передовое из когда-либо созданных радио решение, работающее в диапазоне 24 ГГц. Система основана на очень гибкой архитектуре и может расширять свой функционал после обновления прошивки.
Технические характеристики
Диапазон рабочих частот
|
24.05 – 24.25 ГГц
|
Габариты
|
593 x 768 x 370 мм
|
Вес
|
17,3 кг
|
Максимальная потребляемая мощность
|
< 50 Вт
|
Источник питания
|
50 В, 1.2 А PoE GigE адаптер (в комплекте)
|
Метод питания
|
>Пассивное питание через Ethernet (PoE, 42-58 В, постоянный ток [DC])
|
Монтаж
|
На мачту (крепления в комплекте)
|
Температура окружающей среды рабочая
|
-40.. +55 °C
|
Индикаторы
|
Скорость порта данных
Соединение/активность порта данных
Скорость порта управления
Статус активности порта управления
GPS-синхронизация
Режим модуляции
Master/Slave
Уровень сигнала
Двухразрядный светодиодный дисплей, калиброванный в дБм
|
Интерфейсы
|
Data Port (порт данных)
|
1х 10/100/1000 Ethernet-порт
|
Configuration Port (порт управления)
|
1х 10/100 Ethernet-порт
|
Auxiliary Port (вспомогательный порт)
|
1х RJ12 Alignment Tone Port
|
Система
|
Максимальная пропускная способность
|
Более 2 Гбит/с
|
Максимальная дальность
|
Более 20 км
|
Пакетная производительность
|
Более 1 миллиона в секунду
|
Шифрование
|
128-Bit AES
|
Прямая коррекция ошибок
|
164/205
|
Циклический префикс
|
1/16 Фиксированный
|
Соотношение Uplink/Downlink
|
>Фиксировано 50%
|
Радиочастотные характеристики
|
Синхронизация времени
|
Посредством GPS
|
ЭИИМ
|
33 дБм (FCC/IC), 20 дБм (CE)
|
Точность поддержания частоты
|
+/-2,5 ppm без GPS-синхронизации
+/- 0,2 ppm с GPS-синхронизации
|
Ширина полосы пропускания канала
|
100 МГц
|
Рабочие каналы
|
24.1 ГГц, 24.2 ГГц
|
Модуляция
|
256QAM MIMO
64QAM MIMO
16QAM MIMO
QPSK MIMO
QPSK SISO
|
Характеристики антенны
|
Усиление антенны
|
33 дБи (TX), 40 дБи (RX)
|
Ширина диаграммы направленности антенны
|
< 3.5°
|
Коэффициент обратного излучения
|
70 дБ
|
Поляризация
|
Двойная наклонная поляризация
|
Взаимное подавление помех (Cross-Polarity)
|
> 28 дБ
|
Дуплекс
|
FDD; TDD
|
Максимальная скорость
|
2048 Мбит/с
|
Дальность
|
20 км
|
Минимальная ширина канала
|
100 МГц
|
Максимальная ширина канала
|
100 МГц
|
Тип антенны
|
встроенная
|
Выходная мощность
|
33 дБм
|
GPS-синхронизация
|
Да
|
Пакетная производительность
|
1000 тыс пак/с
|
Количество портов Ethernet
|
3
|
Гигабитные порты Ethernet
|
Да
|
Питание по PoE
|
Passive PoE 48 В; Passive PoE 54 В
|
Раздача PoE-питания
|
Нет
|
Рабочая температура (от)
|
-40 °C
|
Рабочая температура (до)
|
+55 °C
|
Линейка (по модельному ряду)
|
Ubiquiti airFiber
|
Мощность передатчика для России
|
20 дБм
|
Особенности при использовании Ubiquiti airFiber 24HD
Грозозащита airFiber 24HD. Для надёжной защиты от электростатических разрядов корпус Ubiquiti airFiber 24HD необходимо надежно заземлять (на корпусе эйрфайбера имеется специальная шина заземления), а также обязательно использование экранированного кабеля с экранированными коннекторами. Розетка питания (220V) должна иметь третий заземляющий контакт. Только в этом случае будет обеспечено безопасное использование airFiber 24HD во время грозы, т.к. вся возникающая статика на корпусе устройства, мачте и в кабеле будет уходить в землю. Обращаем ваше внимание, что повреждение Эйрфайбера электростатическим разрядом не является гарантийным случаем.
Блок питания Ubiquiti airFiber 24HD должен находится в свободном положении, которое будет обеспечивать достаточное охлаждение. Запрещается использовать блок питания в закрытых шкафах, по соседству с другими блоками питания и нагревательными элементами. Запрещается накрывать блок питания какими-либо предметами.
Регистрация Ubiquiti airFiber 24HD
airFiber 24HD работает в диапазоне частот 24,05-25,25 ГГц, который выделен ГРЧЦ для радиолокации и любительской радиосвязи. В настоящее время официально зарегистрировать Аирфайбер в России можно только на физическое лицо, оформив его как любительскую радиостанцию.
airFiber 24HD поставляется в Россию под артикулом AF-24-HD EU.
Комплект поставки
Устройство
|
1 шт.
|
Комплект креплений на трубу (монтажная планка, болты, шайбы, пластиковые стяжки)
|
1 шт.
|
GPoE-адаптер (50 В, 1.2 A)
|
1 шт.
|
-
