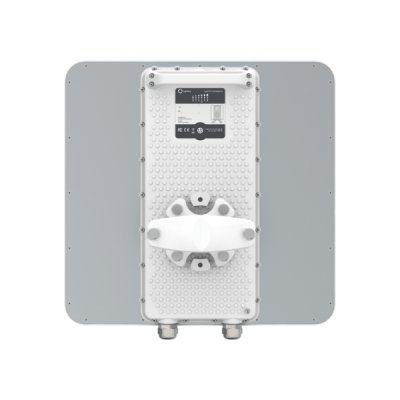

LigoWave LigoPTP RapidFire 5-23 (LW-PTP-5-23-RF) Радиомост

Описание LigoWave LigoPTP RapidFire 5-23 (LW-PTP-5-23-RF)

LigoWave LigoPTP RapidFire 5-23 (LW-PTP-5-23-RF) Высокопроизводительный 5 ГГц-радиомост ("Точка-Точка"), обеспечивающий пропускную способность более 700 Мбит/с. Конструкция операторского класса с удобным интерфейсом делает RapidFire идеальным устройством для линков, требующих высокой производительности и эффективности.

Выдающаяся производительность
RapidFire обеспечивает очень высокую пропускную способность в 700+ Мбит/с благодаря уникальной и мощной конструкции радио, которая поддерживает модуляцию до 256QAM и выходную мощность до 31 дБм. Специально разработанный для PTP-схем проприетарный протокол W-Jet V минимизирует помехи даже на больших дистанциях и стабилизирует задержку в рамках 2-4 мс:
- более эффективное использование спектра
- отсутствие отсрочки передачи - в результате более высокая пропускная способность (в отличии от работы по стандартам 802.11, радио не ждёт случайный промежуток времени перед отправкой данных)
- улучшенный механизм подтверждения приёма (block-ack) не ограничивает расстояние связи и позволяет отправлять больше данных
устойчивость к помехам
- "умное" автоматическое управление скоростью
- собственный гибридный TDMA режим
- высокая пакетная производительность

Работа на значительных расстояниях
LigoPTP RapidFire позволяет получать высокую скорость передачи данных даже на большой дистанции.

Профессиональная конструкция

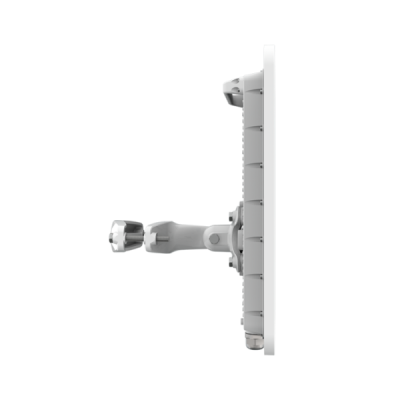

Помимо достижения максимальной производительности, LigoWave фокусируется и на предоставлении гибкости и простоты использования устройств RapidFire. Крепкий крепёжный кронштейн обеспечивает быстрый монтаж и устойчивость к сильному ветру. Мембранный клапан GORE способствует быстрому выравниваю давления в соответствующем стандарту IP-67 литом алюминиевом корпусе для предотвращения конденсации и обеспечения герметичности. Съёмная ручка упрощает транспортировку устройства. Свежеразработанные RGB светодиоды отображают разные состояния устройства и уровни сигнала (с шагом в 1 дБм) при юстировке. Кронштейн позволяет устанавливать устройство под углом 45°, что увеличивает гибкость монтажа и особенно полезно в местах с зашумлённым эфиром (для версии RapidFire 5-23 с интегрированной антенной).

RGB светодиоды и кнопка сброса
Светодиоды отображают состояние устройства:
- загрузка/перезагрузка
- обновление прошивки
- сброс на заводские настройки
- режим восстановления
Во время работы радиоканала:
- состояние и скорость Ethernet порта
- уровень сигнала с шагом 1 дБм
- активность 2.4 ГГц радиоинтерфейса

Мощная платформа всё-в-одном
LigoWave RapidFire предоставляет высокую производительность с новым 1.2 ГГц процессором, выделенным для обработки данных и обеспечения высокой пакетной скорости (200000 в секунду). Оснащённое двумя портами Gigabit Ethernet (один из которых с функцией передачи PoE), устройство подходит для сценариев 1+1 (аварийное переключение) или удлинения беспроводной линии. RapidFire обладает встроенной защитой от скачков напряжения и электростатических разрядов в соответствии со стандартами Международной электротехнической комиссии (МЭК, IEC) и соответствует требованиям Class 4.

Встроенная защита от скачков напряжения
Разработана в соответствии со стандартами МЭК:
- защита от электростатического разряда EN 6100-4-2, Class 4, разряд 8 кВ линия-земля и 4 кВ линия-линия
- протестирована: 15 кВ разряд линия-земля и 8 кВ линия-линия
- защита от скачков напряжения EN 6100-4-5, Class 4, разряд 4 кВ линия-земля, 2 кВ линия-линия
- протестирована: разряд 6 кВ линия-земля и 2 кВ линия-линия

Беспроводной конфигурационный интерфейс
Встроенный 2.4 ГГц радиомодуль обеспечивает доступ к графическому интерфейсу RapidFire посредством беспроводного подключения с любого обычного Wi-Fi устройства. Эта особенность ускоряет разворачивание каналов связи и уменьшает проблему устранения неполадок при инсталляции в труднодоступных местах. Тесты подтвердили возможность беспроводного доступа даже при установке наверху 10-этажного здания с расстояния 20 метров от здания! При этом HTML5-интерфейс проигрывает звук, упрощая юстировку.

Мощная операционная система
Операционная система LigoPTP обеспечивает простое и быстрое развёртывание линий точка-точка со стабильной, высокой производительностью. Интуитивный и отзывчивый пользовательский интерфейс масштабируется под размер экрана. Изменённые на одном из устройств радиомоста настройки автоматически применяются и ко второму устройству, которое достаточно лишь запитать (ведомое устройство можно обнаружить как через беспроводной, так и через кабельный интерфейс). Доступно множество полезных инструментов, повышающих эффективность установки и решения проблем: Тест соединения, Юстировка антенны, Анализ спектра, Радиообследование. Автоматические механизмы, такие как автоматический выбор канала и автоматический контроль мощности передатчика, оптимизируют канал для максимальной производительности даже в местах с большим количеством помех.

Мастер настройки
Имеется Мастер настройки, позволяющий легко настроить систему всего за несколько шагов:
- ускоряет и упрощает процедуру настройки
- достаточно настроить одно устройство радиомоста (второе (ведомое) достаточно лишь запитать)
- ведомое устройство можно обнаружить как через беспроводной, так и через кабельный интерфейс
- мастер просит ввести несколько обязательных параметров и позволяет закончить настройку за несколько кликов

Спектральный анализатор
Из одной точки доступна информация сразу об обеих сторонах радиоканала за последние 24 часа.

Односторонняя настройка
Глобальные параметры:
- ID радиоканала
- канал (частота)
- ширина канала
- системный пароль

Индивидуальные параметры (также доступные для настройки с мастер-устройства):
- IP адрес
- мощность передатчика
- автоматический контроль мощности передатчика
- максимальная канальная скорость
- алгоритм канальной скорости (статический или динамический)
- понятное имя устройства
- название местоположения
- контактное лицо
- координаты

Простая предварительная установка
Несколько вариантов предварительной установки устройств LigoPTP RapidFire представлены на схеме ниже. Устройства могут быть соединены друг с другом кабелем или по радио. Обнаружение устройств может быть выполнено посредством протоколов Bonjour и SSDP.

QoS на канальной скорости
- аппаратный - отсутствие дополнительной нагрузки на процессор
- 4 очереди с приоритетом для разных типов трафика
- строгие и взвешенные Round robin правила для передачи данных
- приоритизация пакетов по меткам VLAN/CoS (L2) и IP/ToS/DSCP (L3)

Программные особенности
- Мастер настройки для быстрой установки
- Централизованное управление с одного устройства (Master) - общие параметры соединения и индивидуальные параметры второго устройства (Slave)
- "Умный" автоматический выбор канала
- Стойкая защита данных
- QoS с аппаратным ускорением
- Спектральный анализатор
- Отображение уровня сигнала и состояния устройства RGB светодиодами
- Двойной образ прошивки

Управление
- Отдельный 2.4 ГГц радиоинтерфейс для управления
- Мониторинг: SNMP, графический веб-интерфейс через HTTP(S), Shell/SSH и WNMS
- Конфигурирование: графический веб-интерфейс через HTTP(S) и WNMS

Особенности LigoWave LigoPTP RapidFire 5-23 (LW-PTP-5-23-RF)

• Выделенный 1.2 ГГц-процессор Marvel Armada
• 700 Мбит/с (2x2 MIMO)
• 200 000 пак/с
• Встроенный 2.4 ГГц-радиомодуль для настройки
• 2 гигабитных Ethernet-порта (802.3af/at-совместимые) с возможностью передачи PoE-питания
• Встроенная антенна 23 дБи 2x2 MIMO (RapidFire 5-23) или разъёмы N-type для внешней антенны (RapidFire 5-N)

Параметры радиомодуля

Технические характеристики

Комплект поставки
