Описание Siklu EtherHaul 700TX ODU EXT (EH-700TX-ODU-EXT)

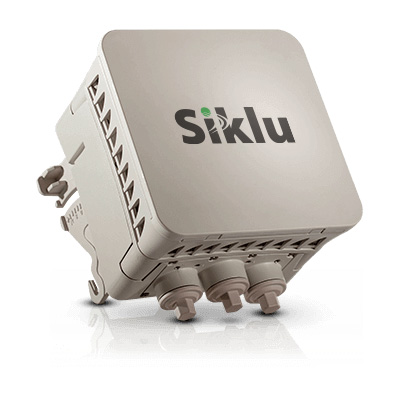

Siklu EtherHaul 700TX ODU EXT (EH-700TX-ODU-EXT) Компактное высококлассное радиоустройство для предоставления клиенту скоростного Ethernet-подключения. EH-700TX работает по схеме TDD и обеспечивает скорость до 200 Мбит/с суммарно. Использование незагруженного и лёгкого в оформлении диапазона позволяет быстро строить надёжные каналы "Точка-Точка" операторского класса. Малый размер делает устройство отличным вариантом для установки на уличных столбах, фасадах или крышах зданий. Защита по стандарту IP67 обеспечивает качественную работу даже при самых неблагоприятных погодных условиях. Устройство может раздавать PoE-питание на двух портах для создания ретранслятора или подключения камер видеонаблюдения и Wi-Fi точек доступа — без дополнительных кабелей, блоков питания и коммутатора.
Базовая максимальная скорость передачи данных составляет 100 Мбит/с, с помощью отдельной лицензии она повышается до 200 Мбит/с. Режим асимметричной ёмкости позволяет оптимально использовать радиоканал для любых задач — вдобавок к стандартному 50%/50% поддерживается соотношение 75%/25%.
За счёт использования сверхузконаправленной антенны и широкого радиодиапазона, устройство гарантирует высокую надёжность и отсутствие помех. EtherHaul 700TX предоставляет на выбор 32 не пересекающихся канала, что обеспечивает высокую масштабируемость в задачах с плотным развёртыванием. Удобный графический веб-интерфейс позволяет устанавливать базовые и продвинутые настройки сразу на локальном и удалённом устройствах радиомоста. Встроенный нагрузочный TCP- и UDP-тест упрощает предпусковую проверку и удалённую диагностику. Продвинутые OAM-сервисы обеспечивают проверку целостности и контроль сервиса, а система управления SmartHaul Element Management System даёт возможность централизованного конфигурирования и мониторинга устройств.
Доступны несколько моделей:
|
Модель
|
Размер
|
Усиление
|
Угол излучения
|
Кронштейн*
|
|
EtherHaul 0.5ft SLIM
|
17 х 17 см
|
38 дБи
|
2°
|
EtherHaul Mounting Kit
|
|
EtherHaul 1ft
|
Ø 32 см
|
43 дБи
|
0.9°
|
EtherHaul Small Mounting Kit for 1ft AntennaEtherHaul Special Mounting KitEtherHaul Mounting Kit 1ft
|
|
EtherHaul 2ft
|
Ø 67 см
|
50 дБи
|
0.5°
|
В комплекте с антенной
|
|
EtherHaul 2ft Antenna Dual 70/80&5
|
Ø 67 см
|
49 дБи26 дБи
|
0.5°6.5°
|
В комплекте с антенной
|
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Диапазон рабочих частот
|
71-76 ГГц
|
|
Дуплексирование
|
TDD
|
|
Ширина каналов
|
125/250/500 МГц, итого 32/16/8 не пересекающихся каналов
|
|
Модуляция
|
До QAM 16
|
|
Адаптивность
|
До 5 уровней адаптивной настройки ширины канала, кодирования и модуляции, что обеспечивает до 25 дБ дополнительной энергетики
|
|
Пропускная способность (суммарная)
|
100 Мбит/с, до 200 Мбит/с с лицензионным ключом
|
|
Энергетический бюджет радиоканала (BER=10-6 )
|
169 дБ (с учётом усиления 0.5-футовой антенны)
|
|
Интерфейсы
|
3х гигабитный Ethernet-порт RJ45
|
|
Функционал Ethernet
|
IEEE 802.1d прозрачное мостовое соединениеVLAN (до 4К) с возможностью стекированияСервисы в соответствии со спецификациями MEF 9, 14 и 21Режим Smart Pipes Transparent Ports (прозрачное пропускание трафика спорта(ов) одного радиоустройства на порт(ы) второго радиоустройства канала)Агрегирование каналов: LAG и LACP (IEEE 802.3ad)Защита от образования петель: ERPS ITU-T G.8032Передача информации о состоянии связи16 КБ jumbo-кадрыНастраиваемая передача с поддержкой QoS8-уровневый H-QoS с множеством опций отображения:L2: 801.1p, VLAN idL2½: MPLS EXPL3: DSCP
|
|
Шифрование
|
AES (ключ 128 бит и 256 бит) — необходима лицензия
|
|
Настройка и управление
|
Автоматическая настройка; управление в потоке данных и вне потокаГрафический пользовательский веб-интерфейс (настройка локальных и удалённых устройств в один клик) и встроенный интерфейс командной строкиSNMPv2/3, TACACS+, RADIUSЭксплуатация, администрирование и обслуживание (OAM) канала и обнаружение неисправностей на участке сети (CFM):IEEE 802.3ah и 802.3ag; мониторинг производительности: ITU-T Y.1731Тест пропускной способности iperf (TCP/UDP)
|
|
Топология кабельной сети
|
Кольцо, цепочка, ячеистая
|
|
Способ питания
|
PoE+ (IEEE 802.3at)
|
|
Энергопотребление
|
26 Вт без раздачи PoE, до 78 Вт с раздачей PoE
|
|
Раздача PoE*
|
На 2-м и 3-м порту (IEEE 802.3at): 26 Вт + 26 Вт, 40 Вт + 13 Вт или 50 Вт + 0 Вт
|
|
Степень защиты
|
IP67
|
|
Температура окружающей среды рабочая
|
-45.. +55 °С
|
Комплект поставки
|
Радиоустройство
|
1 шт.
|
|
Герметичный коннектор
|
3 шт.
|
|
Провод заземления
|
1 шт.
|
|
Кабель RJ45 8P2C
|
1 шт.
|
|
Руководство по быстрой установке
|
1 шт.
|
-
