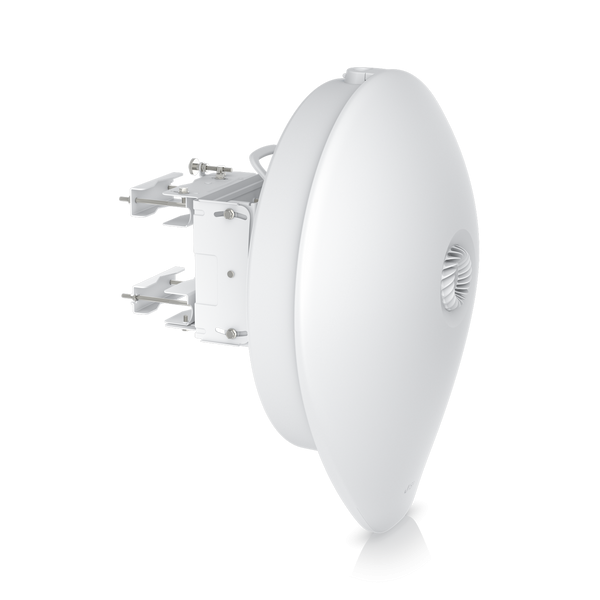

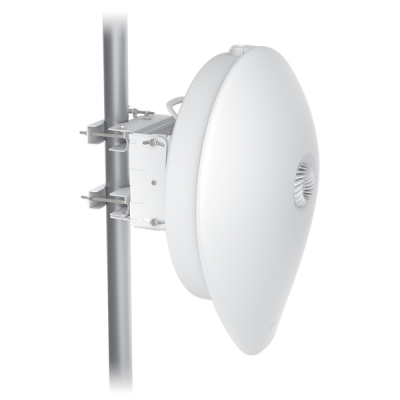

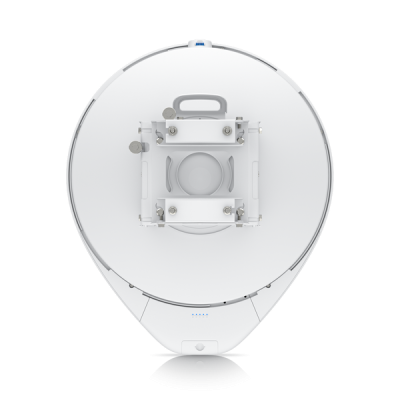

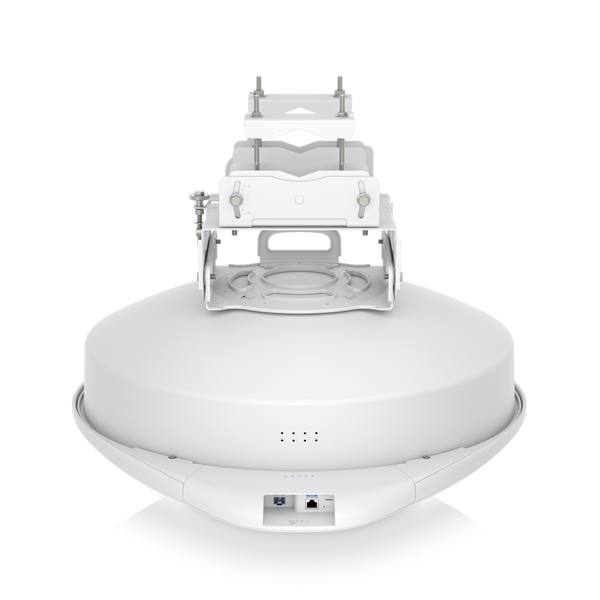

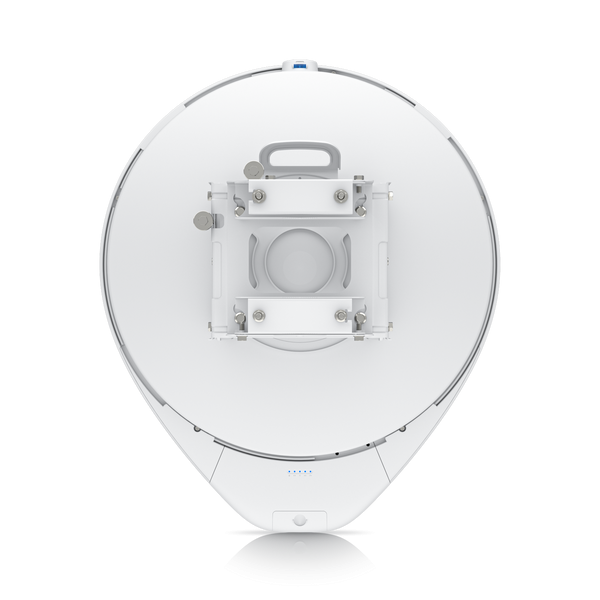

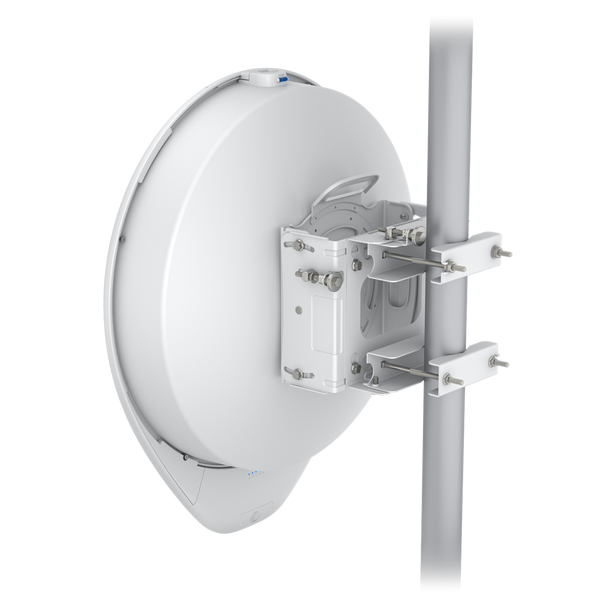

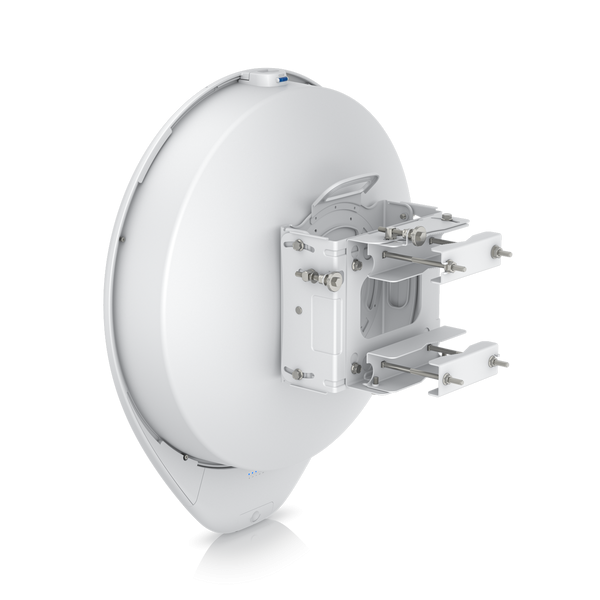

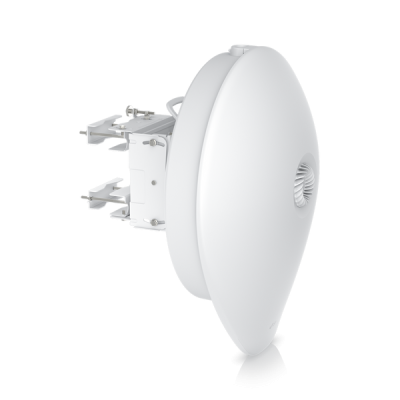

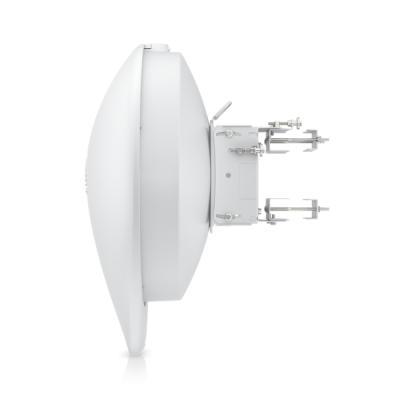

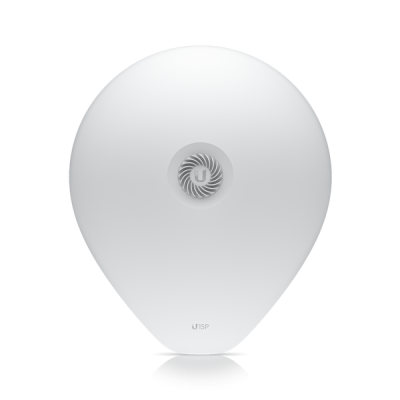

Описание Ubiquiti airFiber 60 XR (AF60-XR)
Ubiquiti airFiber 60 XR (AF60-XR) Радиоустройство 60 ГГц для организации линий связи на большие расстояния и обеспечения общей пропускной способности до 5,4 Гбит/с (дуплекс 2,7 Гбит/с). Также обладает радиомодулем 5 ГГц для оперативного резервирования. Для простой настройки имеется встроенный Bluetooth-радиомодуль управления и GPS.
Особенности Ubiquiti airFiber 60 XR (AF60-XR)
- Резервирование беспроводной связи на 5 ГГц
- Дальность действия до 15 км
- Порт 10 Гбит/с SFP+
- Встроенный GPS
- Планирование линий связи при помощи ISP Design Center
- Простая настройка через Bluetooth при помощи мобильного приложения UISP
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Материал корпуса
|
УФ-стабилизированный поликарбонат, сталь
|
|
Материал крепления
|
Оцинкованная сталь
|
|
Крепление
|
60G Precision Alignment Mount на мачту (в комплекте)
|
|
Допустимый диаметр мачты
|
40–80 мм
|
|
Ветровая нагрузка
|
422 ньютона при 200 км/ч
|
|
Степень защиты от атмосферного воздействия
|
IPX6
|
|
Аппаратное обеспечение
|
|
Процессор
|
Четырехъядерный ARM Cortex A53 1,4 ГГц
|
|
ОЗУ
|
1 ГБ DDR3L
|
|
Сетевой интерфейс
|
1х 1 Гбит/с Ethernet RJ45
1х 1/10 Гбит/с SFP+
|
|
Кнопка
|
Сброс к заводским настройкам
|
|
РЧ-коннекторы
|
Внутренние
|
|
Максимальное энергопотребление
|
24 Вт
|
|
Способ питания
|
Passive PoE, 4 пары (пины: 1, 2 (+); 3, 6 (-); 4, 5 (+); 7, 8 (-))
или 2 пары (4, 5 (+); 7, 8 (-))
|
|
Источник питания
|
Гигабитный PoE-адаптер 48 В DC, 0,65 А (в комплекте)
|
|
Температура окружающей среды рабочая
|
-40.. +55 °C
|
|
Влажность окружающей среды рабочая
|
5.. 95% (без конденсации)
|
|
Системное
|
|
Макс. пропускная способность
|
2,5 Гбит/с
|
|
Макс. дальность
|
15 км
|
|
Шифрование
|
WPA2-PSK (AES)
|
|
Программное обеспечение
|
|
Операционная система
|
airOS
|
|
Режим работы
|
Только PtP
|
|
Особые функции Ubiquiti
|
Встроенный радиомодуль 60 ГГц, протокол обнаружения, технология Wave
|
|
Сервисы
|
UISP, Ping Watchdog, NTP-клиент, обнаружение устройств
|
|
Утилиты
|
Выравнивание антенны,
обнаружение устройств, пинг,
трассировка маршрута, тест скорости
|
|
Сетевой режим работы
|
Режим моста
|
|
Интерфейс управления
|
Bluetooth для простой настройки через приложение UISP
Пользовательский веб-интерфейс
|
|
Минимальные системные требования
|
Любой современный браузер /
Смартфон на базе iOS или Android
|
|
Радиочасть
|
|
Рабочий диапазон
|
57–71 ГГц (зависит от региона)
|
|
Ширина канала
|
2160, 1080 МГц
|
|
Рабочие каналы
|
58320, 59400, 60480, 61560, 62640, 63720, 64800,
65880, 66960, 68040, 69120 МГц
(зависят от региона)
|
|
Модуляция
|
16QAM, BPSK, QPSK
|
|
Коэффициент усиления антенны
|
47 дБи
|
|
Ширина угла излучения
|
±1°
|
|
Радиомодуль управления
|
2400–2483,5 МГц
|
|
Угол наклона излучения антенны
|
0°
|
|
Резервная радиочасть
|
|
Рабочий диапазон
|
5150–5875 МГц (зависит от региона)
|
|
Ширина канала
|
20, 40, 80 МГц
|
|
Модуляция
|
BPSK (½), QPSK (½), QPSK (¾), 16QAM (½), 16QAM (¾),
64QAM (2⁄3), 64QAM (¾), 64QAM (5⁄6), 256QAM (¾), 256QAM (5⁄6)
|
|
Коэффициент усиления антенны
|
26 дБи
|
|
Ширина угла излучения
|
±7°
|
|
Кросс-поляризационная развязка
|
14 дБ
|
|
Угол наклона излучения антенны
|
0°
|
|
Размеры
|
779 х 664 х 383 мм
|
|
Вес
|
13 кг — с креплением
8,6 кг — без крепления
|
Комплект поставки
|
Радиоустройство
|
1 шт.
|
|
Комплект для крепления
|
1 шт.
|
|
Адаптер питания
|
1 шт.
|
|
Кабель питания
|
1 шт.
|
