Описание Siklu EtherHaul 1200TX ODU EXT (EH-1200TX-ODU-EXT)

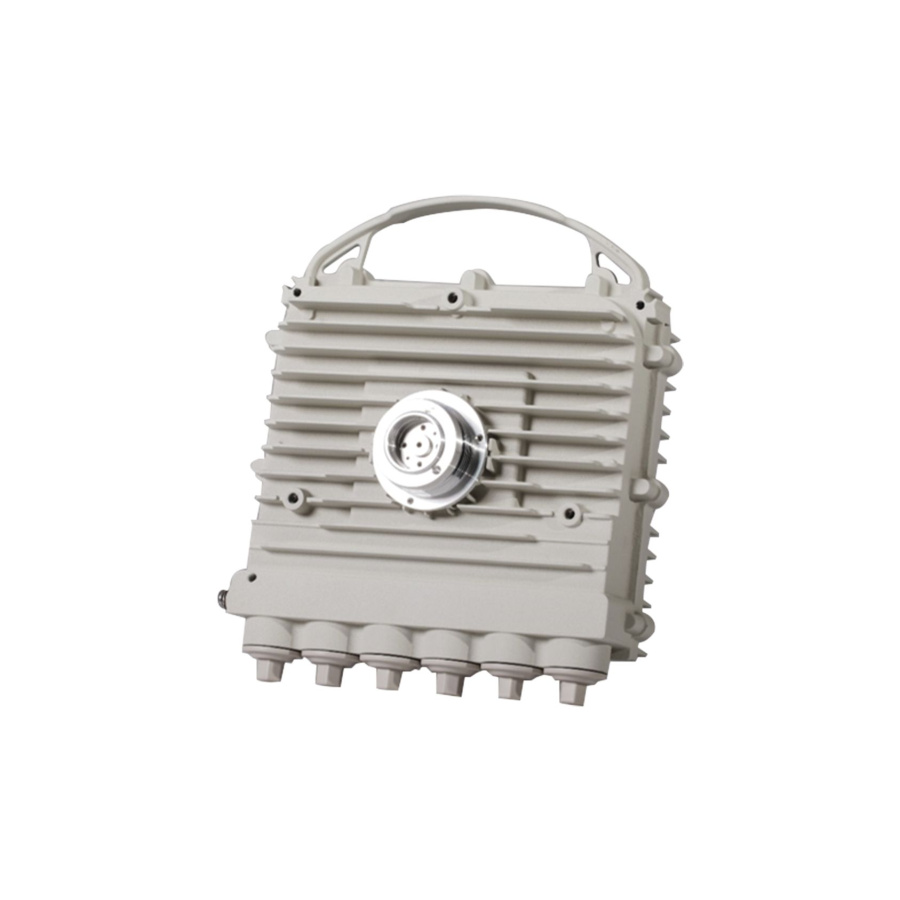

Siklu EtherHaul 1200TX ODU EXT (EH-1200TX-ODU-EXT) Высококлассное радиоустройство для построения скоростных мостов "Точка-Точка". EH-1200TX работает по схеме TDD и обеспечивает скорость до 1 Гбит/с суммарно. Использование незагруженного и лёгкого в оформлении диапазона позволяет быстро строить надёжные каналы операторского класса. Защита по стандарту IP67 обеспечивает качественную работу даже при самых неблагоприятных погодных условиях. Устройство может раздавать PoE-питание на втором порту для создания ретранслятора или подключения камеры видеонаблюдения либо Wi-Fi точки доступа — без дополнительных кабелей и устройств.
Базовая максимальная скорость передачи данных составляет 700 Мбит/с, с помощью отдельной лицензии она повышается до 1 Гбит/с. Режим асимметричной ёмкости позволяет оптимально использовать радиоканал для любых задач — вдобавок к стандартному 50%/50% поддерживаются соотношения 75%/25% и 90%/10%.
За счёт использования сверхузконаправленной антенны и широкого радиодиапазона, устройство гарантирует высокую надёжность и отсутствие помех. EtherHaul 1200TX предоставляет на выбор 32 не пересекающихся канала, что обеспечивает высокую масштабируемость в задачах с плотным развёртыванием. Удобный графический веб-интерфейс позволяет устанавливать базовые и продвинутые настройки сразу на локальном и удалённом устройствах радиомоста. Встроенный нагрузочный TCP- и UDP-тест упрощает предпусковую проверку и удалённую диагностику. Продвинутые OAM-сервисы обеспечивают проверку целостности и контроль сервиса, а система управления SmartHaul Element Management System даёт возможность централизованного конфигурирования и мониторинга устройств.
Технические характеристики
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
Диапазон рабочих частот
|
71–76 ГГц
|
Дуплексирование
|
TDD
|
Ширина каналов
|
125/250/500 МГц, итого 32/16/8 не пересекающихся каналов
|
Модуляция
|
QPSK — QAM64
|
Адаптивность
|
До 5 уровней адаптивной настройки ширины канала, кодирования и модуляции, что обеспечивает до 25 дБ дополнительной энергетики
|
Пропускная способность (суммарная)
|
700 Мбит/с, до 1 Гбит/с с лицензионным ключом
|
Энергетический бюджет радиоканала (BER=10-6 )
|
190 дБ (с учётом усиления 2-футовой антенны)
|
Интерфейсы
|
4x гигабитный Ethernet-порт (2x медный RJ45 и 2x оптический SFP SMF/MMF)
|
Функционал Ethernet
|
IEEE 802.1d прозрачное мостовое соединениеVLAN (до 4К) с возможностью стекированияСервисы в соответствии со спецификациями MEF 9, 14 и 21Режим Smart Pipes Transparent Ports (прозрачное пропускание трафика спорта(ов) одного радиоустройства на порт(ы) второго радиоустройства канала)Агрегирование каналов: LAG и LACP (IEEE 802.3ad)Защита от образования петель: ERPS ITU-T G.8032Передача информации о состоянии связи16 КБ jumbo-кадрыНастраиваемая передача с поддержкой QoS8-уровневый H-QoS с множеством опций отображения:L2: 801.1p, VLAN idL2½: MPLS EXPL3: DSCP
|
Шифрование
|
AES (ключ 128 бит и 256 бит) — необходима лицензия
|
Настройка и управление
|
Автоматическая настройка; управление в потоке данных и вне потокаГрафический пользовательский веб-интерфейс (настройка локальных и удалённых устройств в один клик) и встроенный интерфейс командной строкиSNMPv2/3, TACACS+, RADIUSЭксплуатация, администрирование и обслуживание (OAM) канала и обнаружение неисправностей на участке сети (CFM):IEEE 802.3ah и 802.3ag; мониторинг производительности: ITU-T Y.1731Тест пропускной способности iperf (TCP/UDP)
|
Топология кабельной сети
|
Кольцо, цепочка, ячеистая
|
Способ питания
|
Клеммная колодка 36–57 В DC или PoE++ (IEEE 802.3at+)
|
Энергопотребление
|
26 Вт без раздачи PoE
|
Раздача PoE*
|
На 2-м порту (IEEE 802.3at): 26 Вт
|
Степень защиты
|
IP67
|
Температура окружающей среды рабочая
|
-45.. +55 °С
|
GPS-синхронизация
|
Нет
|
Выходная мощность
|
-
|
Дальность
|
-
|
Дуплекс
|
TDD
|
Количество портов Ethernet
|
4
|
Линейка
|
Siklu EtherHaul
|
Максимальная скорость
|
1000 Мбит/с
|
Максимальная ширина канала
|
500 МГц
|
Минимальная ширина канала
|
125 МГц
|
Мощность передатчика для России
|
-
|
Пакетная производительность
|
-
|
Питание по PoE
|
802.3at
|
Поддержка MIMO
|
Нет
|
Рабочая температура (до)
|
+55 °C
|
Рабочая температура (от)
|
-45 °C
|
Рабочая частота
|
71-76 ГГц
|
Раздача PoE-питания
|
Да
|
Скорость Ethernet
|
1G
|
Тип антенны
|
Внешняя
|
Комплект поставки
Радиоустройство
|
1 шт.
|
Герметичный коннектор
|
2 шт.
|
Провод заземления
|
1 шт.
|
DC-коннектор
|
1 шт.
|
Руководство по быстрой установке
|
1 шт.
|
-
Производитель:
Siklu
-
Под заказ:
да
