Описание Ubiquiti airFiber 5G-30-S45 (AF-5G30-S45)

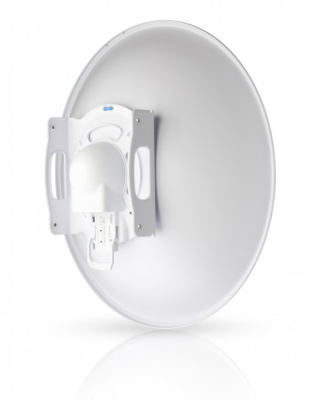

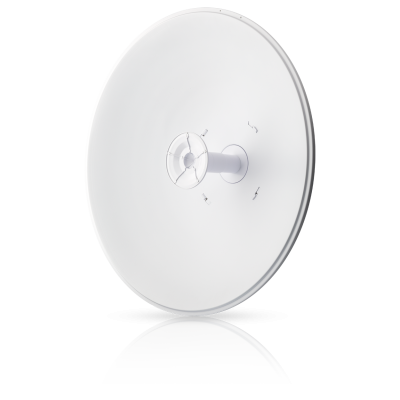

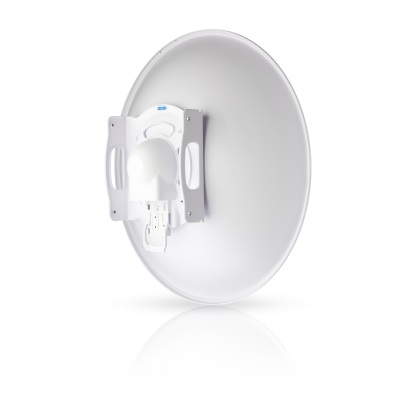

Ubiquiti airFiber 5G-30-S45 (AF-5G30-S45) Антенна для построения высокоскоростных мостов средней и дальней связи рассчитана на совместное использование с airFiber 5X (продаётся отдельно). Отражатель спроектирован таким образом, чтобы обеспечить превосходную направленность луча.
Благодаря применению материалов повышенной прочности, устройство обладает надёжной конструкцией и отлично подходит для уличного монтажа.
Антенны airFiber поддерживают двойную наклонную ±45° поляризацию, что вместе с точкой доступа airFiber X гарантирует улучшение помехоустойчивости и отношения сигнал / шум. Компактный форм-фактор airFiber X позволяет установить устройство на крепление для точки доступа антенн Ubiquiti, поэтому монтаж не требует специальных инструментов.
В качестве полезного аксессуара доступен фирменный радиозащитный кожух IsoBeam, предназначенный для снижения уровня радиопомех по бокам антенны, что особенно полезно при близком расположении нескольких антенн (на одной мачте): ISO BEAM 620. Также доступен опциональный кронштейн Precision Alignment Kit, позволяющий производить в наивысшей степени точную юстировку устройства для максимальной производительности радиоканала "Точка-Точка".
Описание Ubiquiti airFiber 5G-30-S45 (AF-5G30-S45)
- Высокая производительность для передачи сигнала на большие расстояния
- Прочная конструкция для уличного использования: удерживает положение антенны в суровых погодных условиях
- Полная интеграция с радиоустройством airFiber
- Удобная установка: пузырьковый уровень поможет точно и легко отъюстировать антенну
- Защитный колпак для разъёмов и кабеля
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Допустимый размер мачты
|
38–101 мм
|
|
Частотный диапазон
|
5,1–5,9 ГГц
|
|
Усиление
|
30 дБи
|
|
Ширина луча +45°
|
5,8° (3 дБ)
|
|
Ширина луча -45°
|
5,8° (3 дБ)
|
|
Коэффициент обратного излучения
|
30 дБ
|
|
КСВН
|
1.6:1
|
|
Ветровая нагрузка
|
790 N при 200 км/ч
|
|
Стойкость к ветру
|
До 200 км/ч
|
|
Поляризация
|
Двойная линейная (±45°)
|
|
Кроссполяризационная развязка
|
Не менее 35 дБ
|
|
Спецификация ETSI
|
EN 302 326 DN2
|
|
Крепление
|
На мачту универсальное, кронштейн для радиоустройства airFiber X и влагозащищённые кабельные сборки (в комплекте)
|
Комплект поставки
|
Отражатель
|
1 шт.
|
|
Крепежная скоба
|
1 шт.
|
|
Облучатель
|
1 шт.
|
|
Нижняя скоба крепления на мачту
|
1 шт.
|
|
Верхняя скоба крепления на мачту
|
1 шт.
|
|
Рычаг
|
1 шт.
|
|
Распорка
|
1 шт.
|
|
Винт M6
|
4 шт.
|
|
Защитный кожух
|
1 шт.
|
|
Болт с шестигранной головкой M8
|
5 шт.
|
|
Гровер M8
|
5 шт.
|
|
Плоская шайба М8
|
5 шт.
|
|
Зажимная пластина
|
2 шт.
|
|
Болт M10x100
|
2 шт.
|
|
Рифленая гайка M10
|
2 шт.
|
|
Болт с квадратным подголовком M8x150
|
4 шт.
|
|
Зажимная скоба для мачты
|
2 шт.
|
|
Руководство по быстрой настройке
|
1 шт.
|
Технические характеристики Ubiquiti airFiber 5G-30-S45
|
Линейка
|
Ubiquiti airFiber
|
|
Рабочая частота
|
5 ГГц
|
|
Поддержка MIMO
|
2x2
|
|
Усиление сигнала
|
30 дБи
|
|
Рупорная конструкция
|
Нет
|
|
Тип разъёма
|
—
|
|
Поляризация
|
Двойная линейная (В+Г); Двойная наклонная
|
|
Вес
|
7.4 кг
|
|
Угол излучения в горизонтальной плоскости
|
5 °
|
|
Угол излучения в вертикальной плоскости
|
5 °
|
|
КСВН
|
1.6
|
|
Макс. подводимая мощность
|
—
|
|
Входной импеданс
|
—
|
|
Рабочая температура (от)
|
—
|
|
Рабочая температура (до)
|
—
|
-
