Описание Ubiquiti airFiber 24 (AF-24)

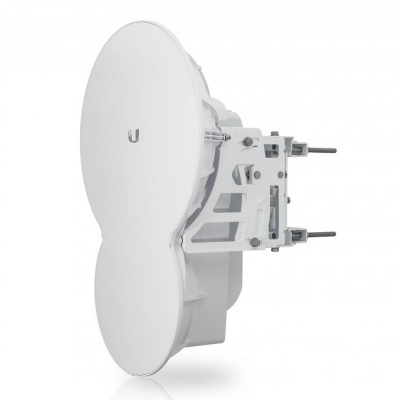

Ubiquiti airFiber 24 (AF-24) Радиомост первая РРЛ от Ubiquiti Networks, созданная на основе разработок компании Motorola. airFiber 24 позволяет передавать данные с реальной пропускной способностью до 1,4 Гбит/с и пакетной производительностью свыше 1 миллиона пакетов в секунду. Максимальная дальность уверенной связи может достигать 14–15 км. airFiber 24 предназначен для провайдеров любого уровня для высокоскоростного подключения в тех местах, где невозможно проложить оптику — пригородных крупных предприятий, коттеджных поселков, деревень и «частного сектора».
Особенности Ubiquiti airFiber 24 (AF-24)
- Простое обслуживание и установка airFiber 24. Монтаж устройства возможен в любом месте в кратчайшие сроки и с минимальными затратами, что позволяет провести высокоскоростной Интернет даже в самые удаленные участки.
- Развёртывание по принципу Plug and Play. Вы можете купить airFiber 24 и развернуть практически в любом месте, где есть прямая видимость. Кроме того, это устройство было разработано так, чтобы установка и настройка занимала минимальное время. Использование надежных крепежей в сочетании с динамическими индикаторами RSSI позволяет легко развернуть Ubiquiti airFiber 24 по уже привычному алгоритму. Встроенный GPS-приемник автоматически рассчитает положение и временные параметры в фоновом режиме, требуя минимального участия от человека.
- Революционная производительность airFiber 24. Устройство обеспечивает обеспечивает 1,4 Гбит/с и более 1 млн пакетов в секунду, что является настоящим прорывом в производительности.

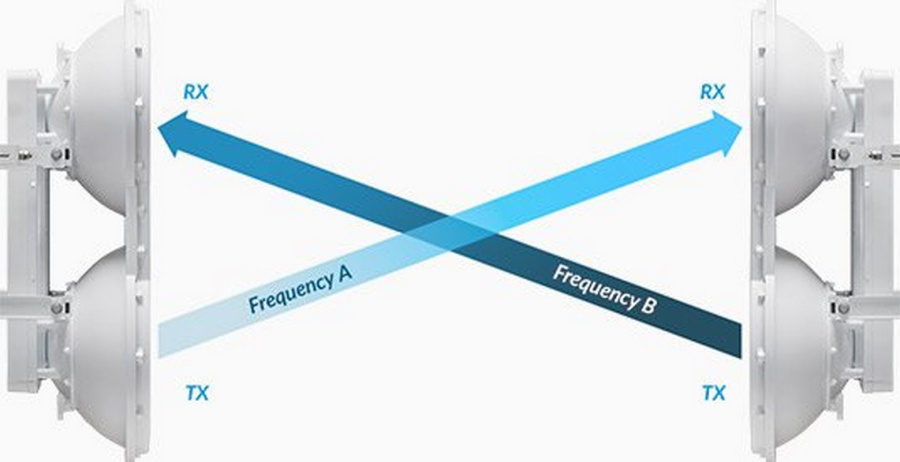

- Гибридный дуплекс (Hybrid Division Duplex - HDD). HDD сочетает преимущества обеих технологий — низкие задержки частотного дуплекса (FDD) и спектральная эффективность временного дуплекса (TDD).

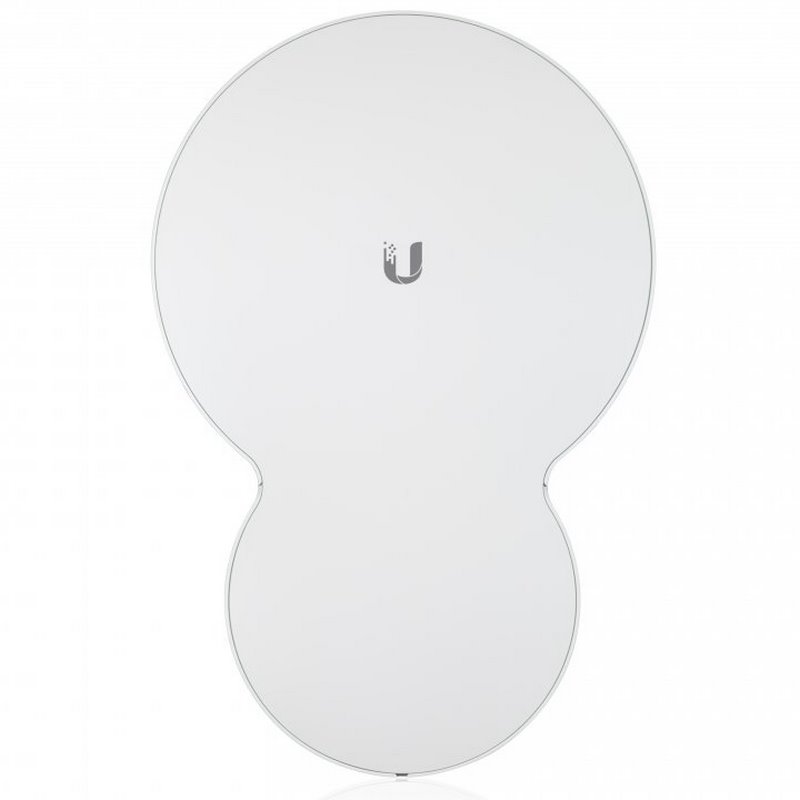

- Усовершенствованная система антенн. Благодаря двойной независимой антенне 2x2 MIMO 24 ГГц с усиленным отражателем, Ubiquiti airFiber 24 может работать сразу в двух режимах: FDD (Frequency Division Duplex) и TDD (Time Division Duplex), что обеспечивает беспрецедентную скорость и эффективность использования спектра 24 ГГц.
- Передовой дизайн. airFiber 24 является результатом более ста лет опыта работы R&D компании Motorola, что позволило представить самое передовое из когда-либо созданных радиорешение, работающее в диапазоне 24 ГГц. Система основана на очень гибкой архитектуре FPGA и может расширять свой функционал после обновления прошивки.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Габариты
|
649 x 426 x 303 мм
|
|
Вес
|
10.5 кг (набор монтажных креплений входит в комплект)
|
|
Максимальная потребляемая мощность
|
|
|
Источник питания
|
50 В, 1.2 А PoE GigE адаптер (в комплекте)
|
|
Метод питания
|
Пассивное питание через Ethernet (PoE, 42–58 В, постоянный ток [DC])
|
|
Монтаж
|
На мачту, комплектуется необходимыми креплениями
|
|
Температура окружающей среды рабочая
|
-40.. +55 °C
|
|
Индикаторы
|
Скорость порта данныхСоединение/активность порта данныхСкорость порта управленияСтатус активности порта управленияGPS-синхронизацияРежим модуляцииMaster/SlaveУровень сигналаДвухразрядный светодиодный дисплей, калиброванный в дБм
|
|
Интерфейсы
|
|
Порт данных
|
1х 10/100/1000 Мбит/с Ethernet-порт
|
|
Порт управления
|
1х 10/100 Мбит/с Ethernet-порт
|
|
Вспомогательный порт
|
1х RJ12 для аудиотоновой юстировки с наушниками
|
|
Система
|
|
Максимальная пропускная способность
|
Более 1,4 Гбит/с
|
|
Максимальная дальность
|
Более 13 км
|
|
Пакетная производительность
|
Более 1 млн/с
|
|
Шифрование
|
AES 128 бит
|
|
Прямая коррекция ошибок
|
164/205
|
|
Циклический префикс
|
1/16 Фиксированный
|
|
Соотношение Uplink/Downlink
|
Фиксировано 50%
|
|
Радиочастотные характеристики
|
|
Синхронизация времени
|
Посредством GPS
|
|
Максимальная ЭИИМ
|
~33 дБм (FCC/IC), ~20 дБм (CE), ~40 дБм (другие регионы)
|
|
Точность поддержания частоты
|
+/-2,5 миллионных долей без GPS-синхронизации+/- 0,2 миллионных долей с GPS-синхронизации
|
|
Диапазон рабочих частот
|
24,05 – 24,25 ГГц
|
|
Ширина канала
|
100 МГц
|
|
Рабочие каналы
|
24,1 ГГц, 24,2 ГГц
|
|
Модуляция
|
64QAM MIMO16QAM MIMOQPSK MIMOQPSK SISO
|
|
Встроенная раздельная антенна
|
|
Усиление передающей антенны
|
33 дБи
|
|
Усиление приёмной антенны
|
38 дБи
|
|
Ширина диаграммы направленности антенны
|
|
|
Коэффициент обратного излучения
|
70 дБ
|
|
Поляризация
|
Двойная наклонная поляризация
|
|
Кросс-поляризационная развязка
|
> 28 дБ
|
Комплект поставки
|
Устройство
|
1 шт.
|
|
Комплект креплений на трубу (монтажная планка, болты, шайбы, пластиковые стяжки)
|
1 шт.
|
|
Гигабитный PoE-адаптер (50 В, 1,2 A)
|
1 шт.
|
Технические характеристики Ubiquiti airFiber 24
|
Линейка
|
Ubiquiti airFiber
|
|
Рабочая частота
|
24 ГГц
|
|
Дуплекс
|
FDD; Hybrid TDD
|
|
Максимальная скорость
|
1433 Мбит/с
|
|
Максимальная дальность
|
13 км
|
|
Поддержка MIMO
|
2x2
|
|
Пакетная производительность
|
1000 тыс пак/с
|
|
Тип антенны
|
Встроенная
|
|
Коэффициент усиления антенны
|
33 дБи
|
|
Выходная мощность
|
—
|
|
GPS-синхронизация
|
Да
|
|
Минимальная ширина канала
|
100 МГц
|
|
Максимальная ширина канала
|
100 МГц
|
|
Кол-во портов Ethernet (RJ45)
|
2
|
|
Скорость Ethernet (RJ45)
|
1G
|
|
Порт SFP
|
Нет
|
|
Порт SFP+
|
Нет
|
|
Питание по PoE
|
Passive PoE 48 В; Passive PoE 54 В
|
|
Раздача PoE-питания
|
Нет
|
|
Рабочая температура (от)
|
-40 °C
|
|
Рабочая температура (до)
|
+55 °C
|
|
Мощность передатчика для России
|
—
|
