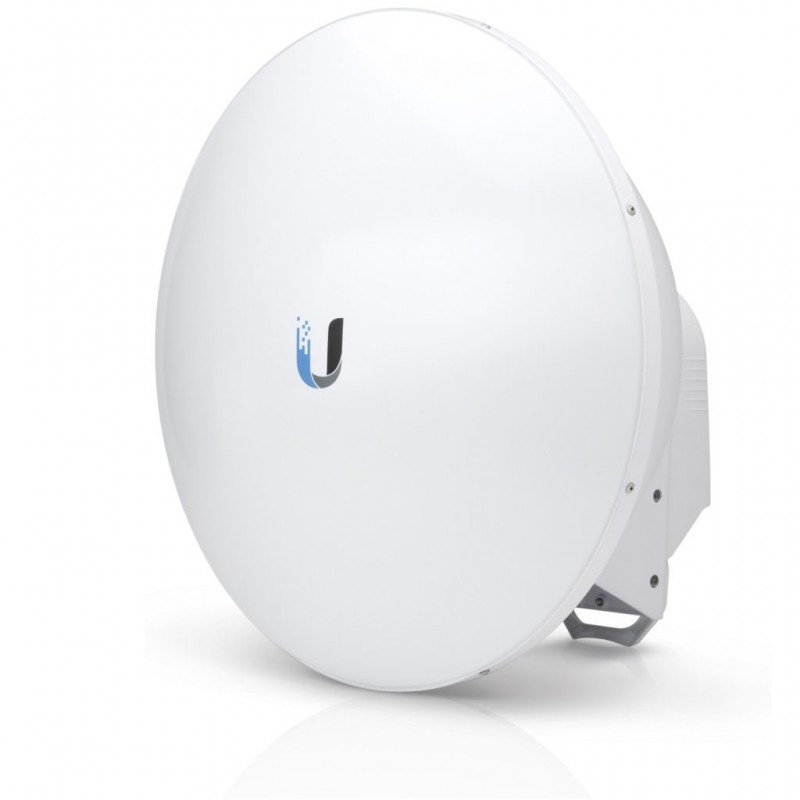

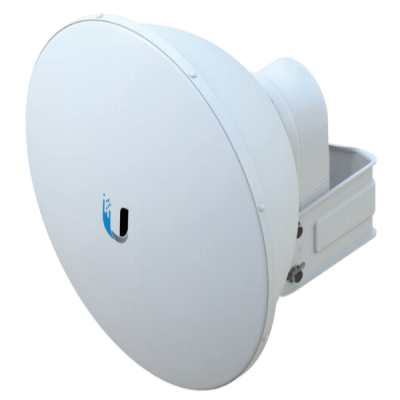

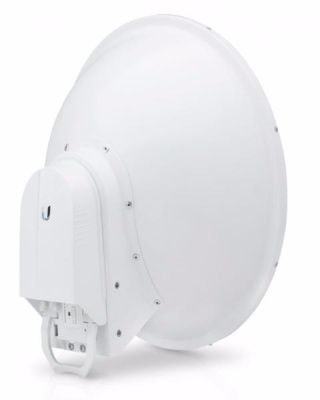

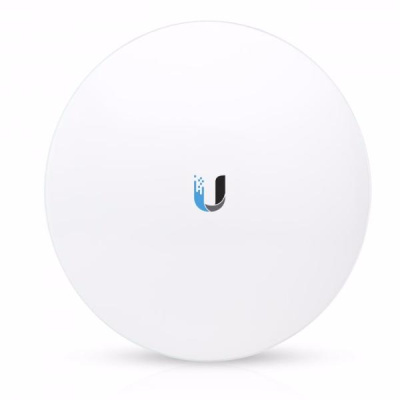

Описание Ubiquiti airFiber 5G-23-S45 (AF-5G23-S45)

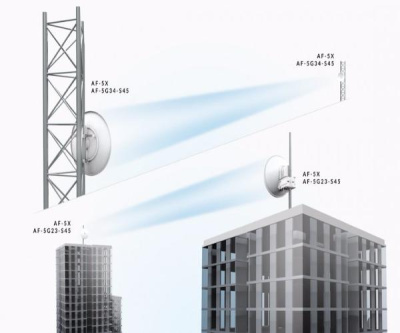

Ubiquiti airFiber 5G-23-S45 (AF-5G23-S45) Антенна для построения высокоскоростных мостов средней и дальней связи рассчитана на совместное использование с airFiber 5X (продаётся отдельно). Отражатель спроектирован таким образом, чтобы обеспечить превосходную направленность луча. Благодаря применению материалов повышенной прочности, устройство обладает надёжной конструкцией и отлично подходит для уличного монтажа.
Инновационный промышленный дизайн повышает качество RF-изоляции, существенно сокращает помехи и обеспечивает превосходное усиление для высокой производительности многоточечных сетей.

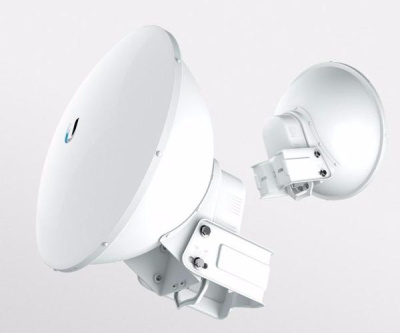

Антенны airFiber поддерживают двойную наклонную ±45° поляризацию, что вместе с точкой доступа airFiber X гарантирует улучшение помехоустойчивости и отношения сигнал / шум. Компактный форм-фактор airFiber X позволяет установить устройство на крепление для точки доступа антенн Ubiquiti, поэтому монтаж не требует специальных инструментов.
Увеличенная глубина отражателя позволяет снизить помехи при расположении рядом нескольких антенн.
Описание Ubiquiti airFiber 5G-23-S45 (AF-5G23-S45)
- Высокая производительность для передачи сигнала на большие расстояния
- Прочная конструкция для уличного использования: удерживает положение антенны в суровых погодных условиях
- Встроенный обтекатель защищает радиоприёмник от воздействия окружающей среды
- Сниженная ветровая нагрузка
- Полная интеграция с радиоустройством airFiber
- Удобная установка: пузырьковый уровень поможет точно и легко отъюстировать антенну
- Защитный колпак для разъёмов и кабеля
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Допустимый размер мачты
|
38–64 мм
|
|
Частотный диапазон
|
5,1–5,9 ГГц
|
|
Усиление
|
23 дБи
|
|
Ширина луча +45°
|
10° (3 дБ)
|
|
Ширина луча -45°
|
10° (3 дБ)
|
|
Коэффициент обратного излучения
|
30 дБ
|
|
КСВ
|
1.5:1
|
|
Bетровая нагрузка
|
190 Н при 200 км/ч
|
|
Стойкость к ветру
|
До 200 км/ч
|
|
Поляризация
|
Двойная линейная (±45°)
|
|
Кроссполяризационная развязка
|
Не менее 35 дБ
|
|
Спецификация ETSI
|
EN 302 326 DN2
|
|
Крепление
|
На мачту универсальное, съёмная монтажная планка для установки радиоустройства airFiber и влагозащищённые кабельные сборки (в комплекте)
|
Комплект поставки
|
Антенна
|
1 шт.
|
|
Защитный кожух
|
1 шт.
|
|
Крепежная пластина
|
1 шт.
|
|
Зажимная пластина
|
1 шт.
|
|
U-образный болт
|
1 шт.
|
|
Кабельная стяжка
|
1 шт.
|
|
Шестигранный болт с шайбой (М8х20)
|
4 шт.
|
|
Соединительная гайка (М8)
|
2 шт.
|
|
Шестигранная гайка (М8)
|
2 шт.
|
|
Руководство по быстрой установке
|
1 шт.
|
Технические характеристики Ubiquiti airFiber 5G-23-S45
|
Линейка
|
Ubiquiti airFiber
|
|
Рабочая частота
|
5 ГГц
|
|
Поддержка MIMO
|
2x2
|
|
Усиление сигнала
|
23 дБи
|
|
Рупорная конструкция
|
Нет
|
|
Тип разъёма
|
—
|
|
Поляризация
|
Двойная линейная (В+Г); Двойная наклонная
|
|
Вес
|
3.4 кг
|
|
Угол излучения в горизонтальной плоскости
|
10 °
|
|
Угол излучения в вертикальной плоскости
|
10 °
|
|
КСВН
|
1.5
|
|
Макс. подводимая мощность
|
—
|
|
Входной импеданс
|
—
|
|
Рабочая температура (от)
|
—
|
|
Рабочая температура (до)
|
—
|
-
