Описание
Сверхвысокопроизводительная радиорелейная станция (PPC) диапазона 6 ГГц расширяет проверенную временем линейку LigoPTP и разработана для загруженных каналов большой дальности формата “Точка-Точка”.
Исключительная производительность. RapidFire обеспечивает сверхвысокую пропускную способность в 700 Мбит/с благодаря уникальной и мощной конструкции радиомодуля, которая поддерживает модуляцию до 256QAM и выходную мощность до 30 дБм. Специально разработанный для высокопроизводительных PtP-сценариев проприетарный протокол W-Jet V минимизирует помехи даже на больших расстояниях и стабилизирует задержку в пределах 2-4 мс.

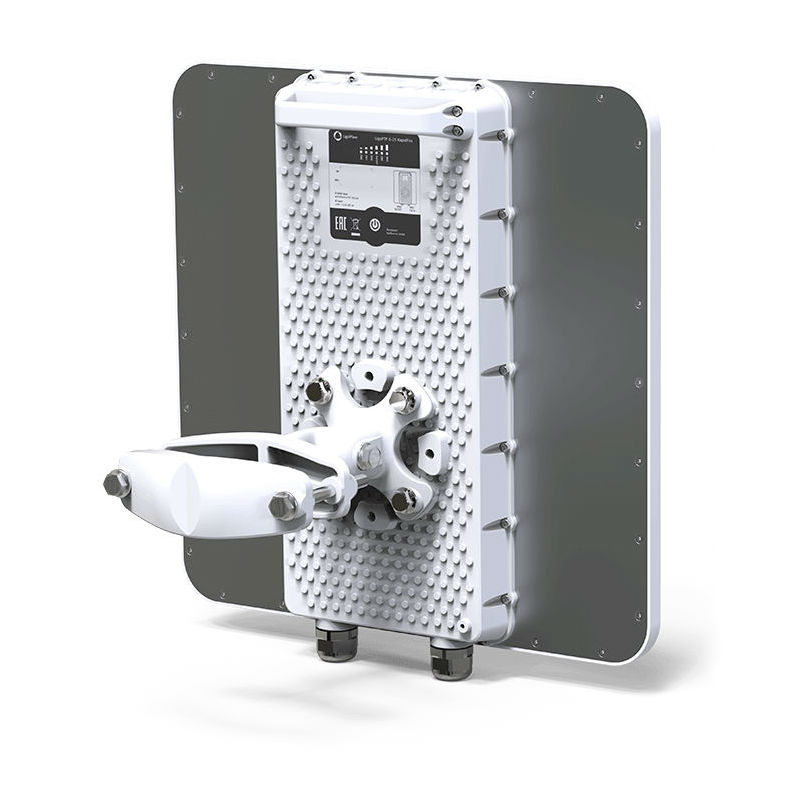

Профессиональная конструкция. Прочный монтажный кронштейн способствует быстрой установке радиоканалов и гарантирует устойчивость РРС к высоким ветровым нагрузкам. Он позволяет устанавливать устройство под углом 45°, что увеличивает гибкость монтажа и особенно полезно в местах с зашумлённым эфиром. Мембранный клапан GORE способствует быстрому выравниванию давления в литом алюминиевом корпусе (IP-67) для предотвращения конденсации и гарантирования герметичности. Съёмная ручка упрощает транспортировку RapidFire. Новые RGB-светодиоды отображают различные состояния устройства и уровни сигнала (с шагом в 1 дБм) при юстировке антенны.
Мощная платформа всё-в-одном. RapidFire гарантирует высокую производительность за счёт нового процессора 1.2 ГГц, предназначенного для обработки данных и обеспечения высокой скорости обработки пакетов (200 000 пак/с). Устройство с двумя гигабитными Ethernet-портами — один из которых с функцией сквозной передачи PoE — подходит для сценариев 1+1 (аварийное переключение) или удлинения беспроводной линии. Также идеально для высоконадёжных систем видеонаблюдения. РРС обладает встроенной защитой от скачков напряжения и электростатических разрядов согласно стандартам Международной электротехнической комиссии МЭК и соответствует требованиям Class 4.
Беспроводной конфигурационный интерфейс. Встроенный радиомодуль 2.4 ГГц обеспечивает доступ к графическому интерфейсу RapidFire посредством беспроводного подключения с любого Wi-Fi устройства. Эта особенность ускоряет разворачивание каналов связи и уменьшает проблему устранения неполадок при установке в труднодоступных местах. Тесты подтвердили возможность беспроводного доступа даже при установке наверху 10-этажного здания с расстояния 20 метров от него!
Мощная операционная система. Операционная система LigoPTP обеспечивает простое и быстрое развёртывание стабильных, высокоскоростных линий связи PtP. Интуитивно понятный и отзывчивый интерфейс пользователя масштабируется под размер экрана. Доступно множество полезных инструментов для повышения эффективности установки и устранения неполадок: мастер настройки, тест соединения, юстировка антенны, анализатор спектра и радиообследование. Механизмы автоматического выбора канала и автоматического контроля мощности передатчика оптимизируют линию связи для достижения максимальной производительности даже в сильнозашумлённых зонах.
Простая предустановка конфигурации. Несколько вариантов предварительной установки радиорелейных станций линейки LigoPTP RapidFire представлены на схеме слева. РРС соединяются друг с другом проводным или беспроводным способами. Оконечное устройство также можно подключить к мастер-устройству при помощи радиомодуля с доступом к 2.4 ГГц или через проводное соединение с Ethernet-портом мастер-устройства. Обнаружение оборудования LigoPTP RapidFire может быть выполнено посредством протоколов Bonjour и SSDP.
Особенности
-
Работа в диапазоне 5.9 – 6.4 ГГц
-
Мощный процессор Marvell ARMADA 370, 1.2 ГГц
-
Разработанный для ресурсоёмких PtP-сценариев проприетарный протокол W-Jet
-
Скорость передачи данных: 700 Мбит/с
-
Пакетная производительность: 200 000 пак/с
-
Два гигабитных Ethernet-порта, один из них с функцией сквозной передачи PoE
-
Радиомодуль большой выходной мощности (30 дБм)
-
Встроенная направленная панельная антенна (25 дБи) с двойной поляризацией (LigoPTP 6-25 RapidFire) или разъёмы N-типа для внешней антенны (LigoPTP 6-N RapidFire)
-
Угол наклона антенны 45° для увеличения гибкости монтажа
-
Рекомендуемая дальность радиосвязи: 50 км
-
Всепогодный корпус (IP67)
-
Встроенная защита от скачков напряжения и электростатических разрядов
-
Обеспечение превосходной производительности при доступе к сети Интернет, видеонаблюдении и организации связи в сельских поселениях
Технические характеристики
Процессор
|
Marvell ARMADA 370, 1.2 ГГц
|
Беспроводной протокол
|
W-Jet V
|
MIMO
|
2x2
|
Диапазон частот радиомодуля
|
5.9 – 6.4 ГГц
|
Мощность передатчика
|
До 20 дБм для РФ (до 30 дБм для других стран)
|
Ширина канала
|
5, 10, 20, 40, 80 МГц
|
Схемы модуляции
|
OFDM (256-QAM, 64-QAM, 16-QAM, QPSK, BPSK)
|
Канальная скорость при 80 МГц
|
866, 780, 650, 585, 520, 390, 260, 195, 130, 65 Мбит/с
|
Схема дуплексирования
|
TDD
|
Коррекция ошибок
|
BCC, LDPC
|
Aвтоматический контроль мощности передатчика
|
Поддерживается
|
Тип антенны
|
Встроенная направленная панельная с двойной поляризацией
|
Коэффициент усиления антенны
|
25 дБи
|
Диапазон частот
|
5.85 - 6.45 ГГц
|
Кросс-поляризационная развязка
|
27 дБ
|
КСВН
|
<1.4
|
Угол излучения в горизонтальной плоскости при горизонтальной поляризации
|
8°
|
Угол излучения в горизонтальной плоскости при вертикальной поляризации
|
8°
|
Угол излучения в вертикальной плоскости
|
8°
|
Кабельные интерфейсы
|
2x RJ45 10/100/1000 Base-T (первый PoE IN, второй PoE OUT)
|
Способ питания
|
PoE 802.3af (PoE-инжектор 802.3af/at и блок питания AC/DC в комплекте), цепь постоянного тока гальванически изолирована от земли
|
Диапазон входного напряжения
|
42 - 57 В DC
|
Максимальное энергопотребление
|
8.6 Вт
|
Параметры раздаваемого питания
|
PoE 802.3af, 48 В DC, до 12.95 Вт
|
Размеры
|
379 х 387 х 51 мм (без кронштейна)
|
Длина кронштейна до мачты
|
124 мм
|
Поддерживаемый диаметр мачты
|
10 – 124 мм
|
Вес
|
3.9 кг (с кронштейном)
|
Температура окружающей среды рабочая
|
-40.. +65 °C
|
Влажность окружающей среды рабочая
|
0.. 90% (без конденсации)
|
Функциональные возможности ПО
|
-
Мастер настройки для быстрой установки
-
Централизованное управление с одного устройства (Master) — общие параметры соединения и индивидуальные параметры второго устройства (Slave)
-
Интеллектуальный автоматический выбор канала
-
Надёжная защита данных
-
QoS с аппаратным ускорением
-
Анализатор спектра
-
Отображение уровня сигнала и состояния устройства RGB- светодиодами
-
Двойной образ прошивки
|
Управление
|
-
Выделенный радиоинтерфейс 2.4 ГГц для управления
-
Мониторинг: SNMP, графический веб-интерфейс через HTTP(S), Shell/SSH и WNMS
-
Конфигурирование: графический веб-интерфейс через HTTP(S) и WNMS
|
Параметры PoE-инжектора 802.3af/at
Диапазон входного напряжения
|
44.0–57.0 В DC
|
Раздача PoE-питания
|
По стандарту IEEE 802.3af/at
|
Выходная мощность
|
До 28 Вт
|
Контакты выхода
|
RJ45 (пины: 1, 2, 4, 5 (+);
3, 6, 7, 8 (-))
|
Скорость передачи данных
|
10/100/1000 Мбит/с
|
Защита от перенапряжения
|
2 кВ линия-линия,
6 кВ линия-земля (выходной порт)
|
Разъём данных
|
RJ45
|
Разъём данных и выхода питания
|
RJ45
|
Размеры
|
117 х 87 х 34 мм
|
Вес
|
270 г
|
Температура окружающей среды рабочая
|
-40.. +65 °C
|
Максимальная длина кабеля UTP/FTP
|
100 м суммарная (от коммутатора к устройству)
|
Комплект поставки
LigoPTP 6-25 RapidFire
|
1 шт.
|
Болт М8
|
7 шт.
|
PoE-инжектор 802.3af/at
|
1 шт.
|
Блок питания AC/DC
|
1 шт.
|
Крепёжный кронштейн
|
1 шт.
|
-
