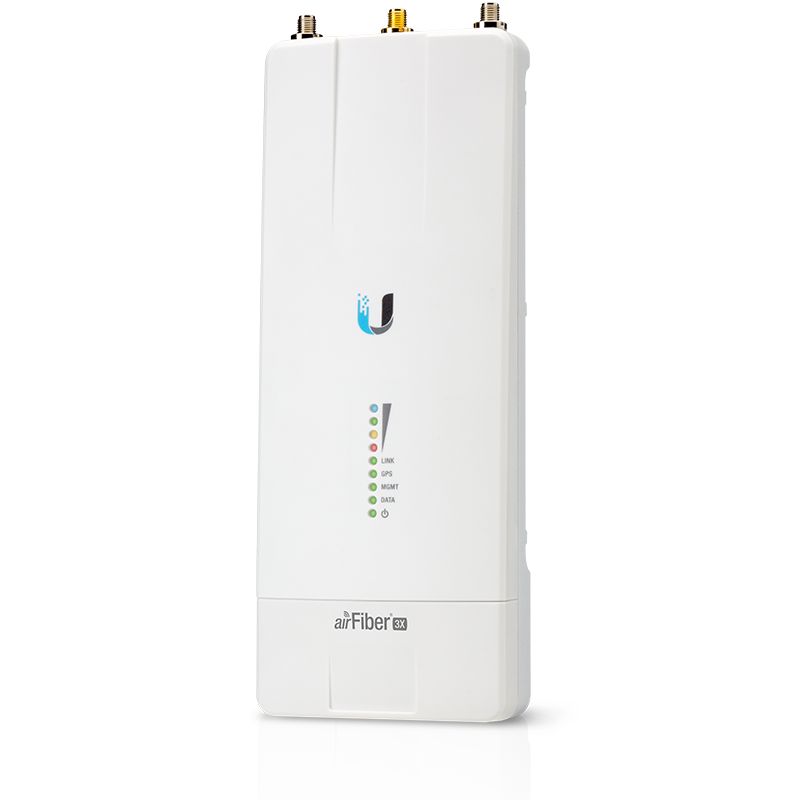

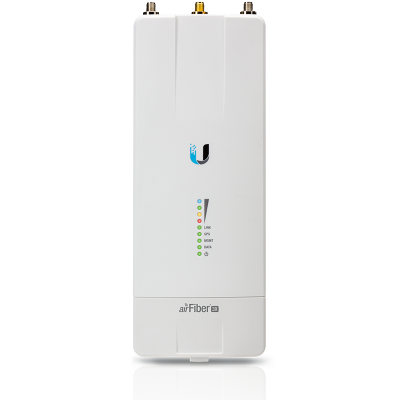

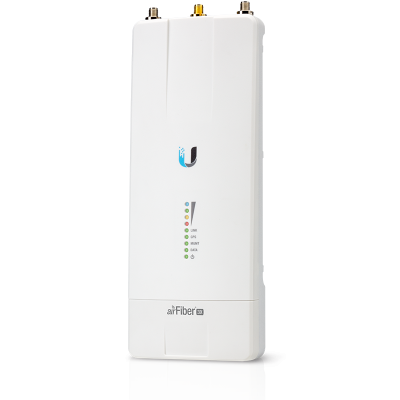

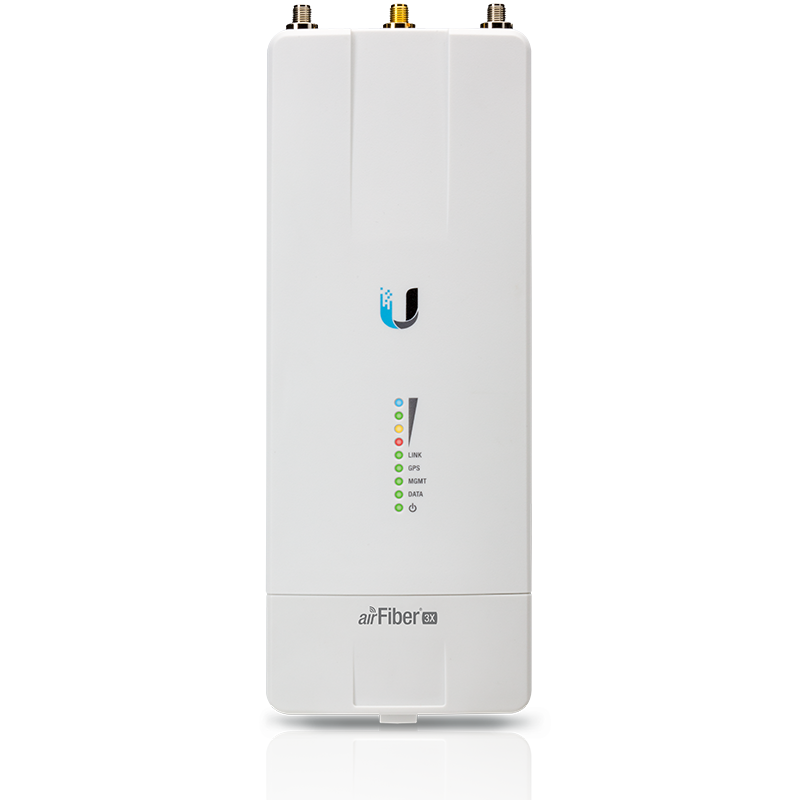

Описание Ubiquiti airFiber 3X (AF-3X-EU)
Ubiquiti airFiber 3X (AF-3X-EU) Радиоустройство предназначено для построения высокоскоростных (до 687 Мбит/с) радиомостов большой дальности — свыше 200 км! airFiber 3X поставляется без антенны, подобно моделям серии Rocket M. Устройства линейки airFiber X являются модульными системами, обеспечивающими работу в широком частотном диапазоне. А возможность выбора оптимальной антенны делает решение ещё более гибким. Модели airFiber X — сконструированные по проверенным принципам системы airFiber — позволяют точнее адаптировать транспортные каналы airFiber под нужды конкретного проекта или модернизировать старые PtP-линки на основе устройств Rocket.
Разработано для высокой производительности
Проприетарные чип INVICTUS и архитектура радиомодуля созданы специально для высокоскоростных дальнемагистральных линков. Ядро обработки передаваемых данных INVICTUS убирает все ограничения, присущие стандартным Wi-Fi чипам, и обеспечивает превосходную производительность, возможность работы на больших расстояниях, гибкий динамический выбор частоты, а также повышенную пропускную способность. airFiber X предоставляет передовую спектральную эффективность до 17,1 Мбит/с на МГц и обработку пакетов на канальной скорости до 687 Мбит/с, на что привычные устройства на Wi-Fi чипах неспособны. Дополнительно airFiber X обладает инновационной технологией xtreme Range Technology (xRT) для работы на дистанциях более 200 км.
Ультранизкая задержка с технологией HDD
airFiber X разработана для обеспечения высочайшей производительности TDD и самой низкой задержки, что возможно благодаря проприетарной технологии Hybrid Division Duplexing (HDD).
Совместное размещение
Из-за значительной стоимости места на вышке возможность разместить сразу несколько радиоустройств становится неотъемлемым атрибутом современных беспроводных сетей. Конструкция airFiber X позволяет установить ряд радиоустройств для работы "бок о бок", обеспечивая максимально эффективное использование спектра.
GPS-синхронизация
Точная GPS-синхронизация фреймов создаёт близкорасположенным airFiber X условия принимать и передавать данные без взаимных помех. Это гарантирует более эффективное повторное использование частот и повышает стабильность сети.
Чистая энергия на выходе
Используя продвинутую цифровую обработку сигналов, инновационный дизайн радиоустройств airFiber X обеспечивает ультрачистый выходной сигнал передатчика, уменьшает широкополосный шум, облегчает совместное размещение устройств и для большей пропускной способности позволяет использовать модуляции высшего порядка, такие как 1024 QAM.
Оптимальная работа в любых условиях эфира
Гибкий выбор ширины канала — 3.5, 5, 7, 10, 14, 20, 28, 30, 40, 50 или 56 МГц — позволяет лучше подстроиться под доступный эфир и избежать лишних помех. Центральный канал выбирается с шагом 1 МГц. Отличным дополнением является возможность использования разных частот для приёма и передачи, что полезно при различающихся ситуациях эфира на концах радиоканала. Также доступно задание рабочих циклов приёма / передачи с целью обеспечения потребностей каналов с асимметричным трафиком.
Особенности Ubiquiti airFiber 3X (AF-3X-EU)
- Спектральная эффективность 17.1 Мбит/с на МГц
- Инновационная технология xtreme Range Technology (xRT)
- Чип INVICTUS для улучшения производительности на дальнемагистральных линках
- Динамический выбор частоты (DFS) для повышения пропускной способности сети
- Настройка различных рабочих циклов для входящего и исходящего трафика
- Поддержка ассиметричной передачи данных
- Совместное использование с антенной
Технические характеристики
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
|
| Диапазон рабочих частот |
3300–3900 МГц |
| Габариты |
224 x 82 x 48 мм (в упаковке: 261 x 107 x 107 мм) |
| Вес |
350 г (в упаковке: 1.1 кг) |
| Антенный разъём |
2x RP‑SMA, влагозащищённые (CH0, CH1)1x SMA, влагозащищённый (GPS) |
| GPS-антенна |
Внешняя, магнитный держатель |
| Источник питания |
Гигабитный PoE-адаптер 24 В, 1 А (в комплекте) |
| Способ питания |
Passive PoE(Пины: 1, 2, 4, 5 (+); 7, 8, 3, 6 (‑)) |
| Максимальное энергопотребление |
17 Вт |
| Поддерживаемый диапазон входного напряжения |
От +18 до + 54 В DC1 |
| Автоматическое регулирование мощности передатчика (ATPC) |
Есть |
| Монтаж |
Крепление для радиоустройства airFiber X (совместимость с креплением как у Rocket)Крепление на мачту для GPS-антенны (в комплекте) |
| Температура окружающей среды рабочая |
-40.. +55 °C |

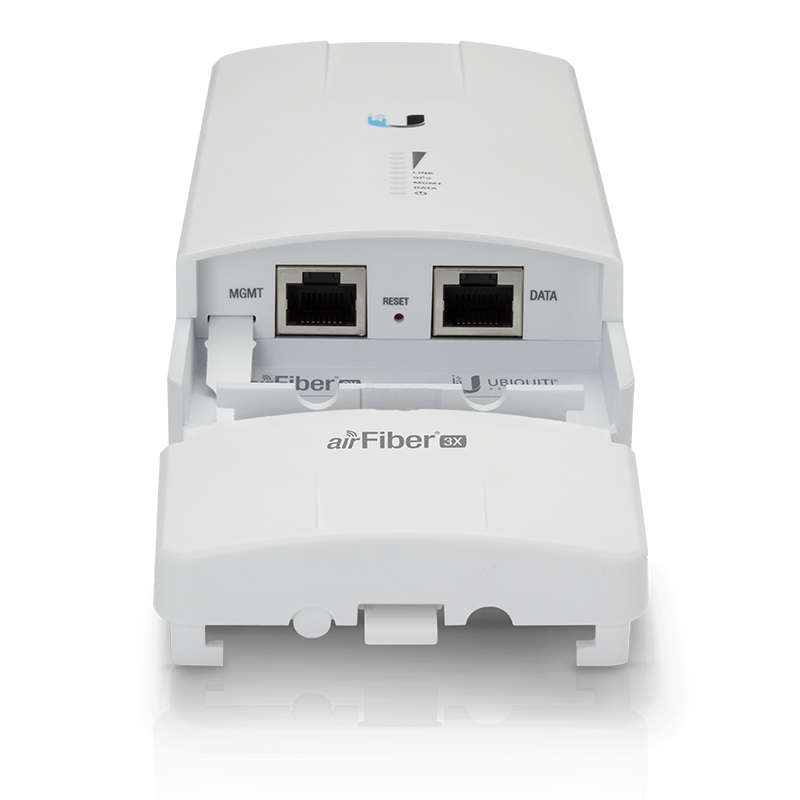

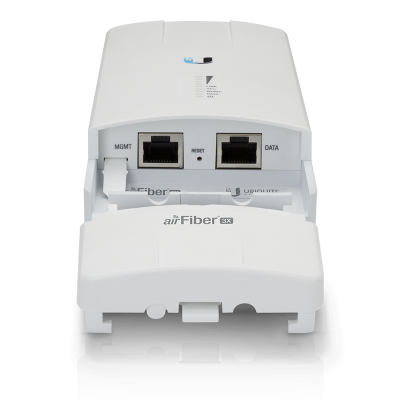

| Порт данных |
1х 10/100/1000 Мбит/с Ethernet |
| Порт управления |
1х 10/100 Мбит/с Ethernet (выделенный)2 |
| Процессор |
INVICTUS IC |
| Максимальная пропускная способность |
687 Мбит/с3 |
| Максимальная дальность связи |
Свыше 200 км3 |
| Пакетная производительность |
Более 1 млн пак/с |
| Шифрование |
128-Bit AES |
| Операционная система |
airOS F |
| Беспроводные режимы |
Ведущий / Ведомый (Master / Slave) |
| Задержка в режиме полудуплекса |
< 2 мс при максимальной пропускной способности |
| MTU |
До 9600 |
| Выходная мощность |
До 20 дБм для РФ (до 29 дБм для других стран) |
| Точность поддержания частоты |
+/-2.5 миллионных долей без GPS-синхронизации +/-0.2 миллионных долей с GPS-синхронизацией |
| Ширина полосы пропускания канала |
3.5/5/7/10/14/20/28/30/40/50/56 МГц (настраиваемая)Программируемый коэффициент заполнения восходящего и нисходящего каналовПрограммируемые независимо частоты приёма-передачи |
Параметры радиомодуля
| Скоростнойрежим | Модуляция | Максимальная мощность передатчика (дБм) |
| 8x | 256QAM | 21–22 |
| 6x | 64QAM | 23–24 |
| 4x | 16QAM MIMO | 25–26 |
| 2x | QPSK MIMO | 29 |
| 1x | ½ Rate QPSK xRT | 29 |
Чувствительность приёмника
| Скоростной режим | Модуляция | Чувствительность при ширине канала |
| 10 МГц | 20 МГц | 30 МГц | 40 МГц | 50 МГц |
| 8x | 256 QAM MIMO | -66 дБм | -64 дБм | -62 дБм | -61 дБм | -60 дБм |
| 6x | 64 QAM MIMO | -74 дБм | -71 дБм | -69 дБм | -68 дБм | -67 дБм |
| 4x | 16 QAM MIMO | -81 дБм | -78 дБм | -76 дБм | -75 дБм | -74 дБм |
| 2x | QPSK MIMO | -88 дБм | -85 дБм | -83 дБм | -82 дБм | -81 дБм |
| 1x | ½ Rate QPSK xRT | -90 дБм | -87 дБм | -85 дБм | -84 дБм | -83 дБм |
Пропускная способность (Мбит/с)
| Скоростной режим | Модуляция | Ширина канала (МГц) |
| 3,5 | 5 | 7 | 10 | 14 | 20 | 28 | 30 | 40 | 50 | 56 |
| 10x | 1024 QAMMIMO | 38,4 | 60,8 | 86,4 | 128,0 | 182,4 | 259,2 | 361,6 | 384,0 | 502,4 | 617,6 | 687,9 |
| 8x | 256 QAMMIMO | 30,7 | 48,7 | 69,1 | 102,4 | 145,9 | 207,3 | 289,3 | 307,2 | 401,8 | 494,1 | 550,4 |
| 6x | 64 QAMMIMO | 23,0 | 36,5 | 51,8 | 76,8 | 109,4 | 155,5 | 216,9 | 230,4 | 301,4 | 370,6 | 412,8 |
| 4x | 16 QAMMIMO | 15,4 | 24,3 | 34,6 | 51,2 | 72,9 | 103,7 | 144,6 | 153,6 | 200,9 | 247,0 | 275,2 |
| 2x | QPSK MIMO | 7,7 | 12,1 | 17,3 | 25,6 | 36,5 | 51,8 | 72,3 | 76,8 | 100,4 | 123,5 | 137,6 |
| 1x | ½ Rate QPSK xRT | 3,8 | 6,1 | 8,6 | 12,8 | 18,2 | 25,9 | 36,2 | 38,4 | 50,2 | 61,8 | 68,8 |
Комплект поставки
| Радиоустройство |
1 шт. |
| Крепление для GPS-антенны |
1 шт. |
| Внешняя GPS-антенна |
1 шт. |
| Металлический хомут |
1 шт. |
| Кабельная стяжка |
2 шт. |
| Гигабитный PoE-адаптер airFiber (24 В, 1 А) с крепёжной пластиной |
1 шт. |
| Кабель питания |
1 шт. |
| Руководство по быстрой установке |
1 шт. |
-
