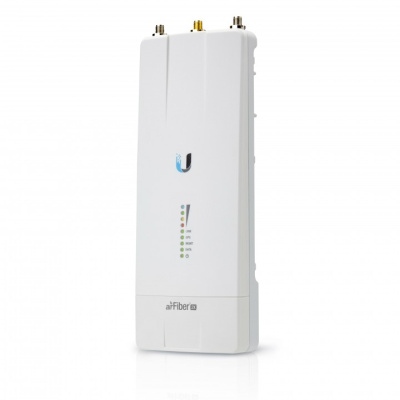

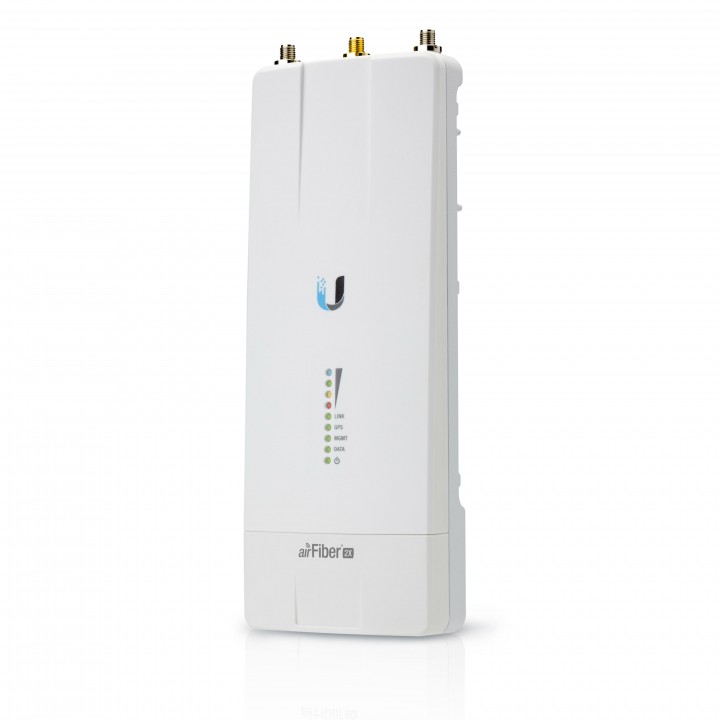

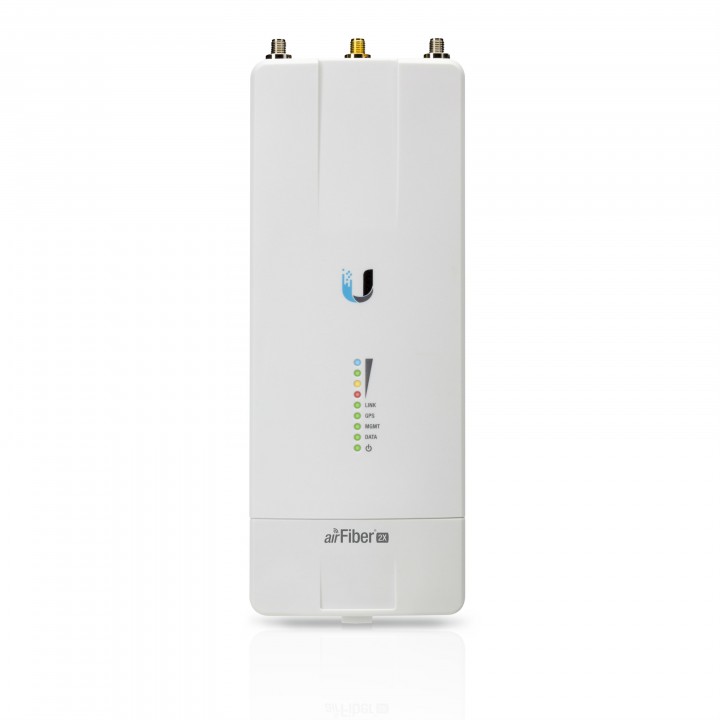

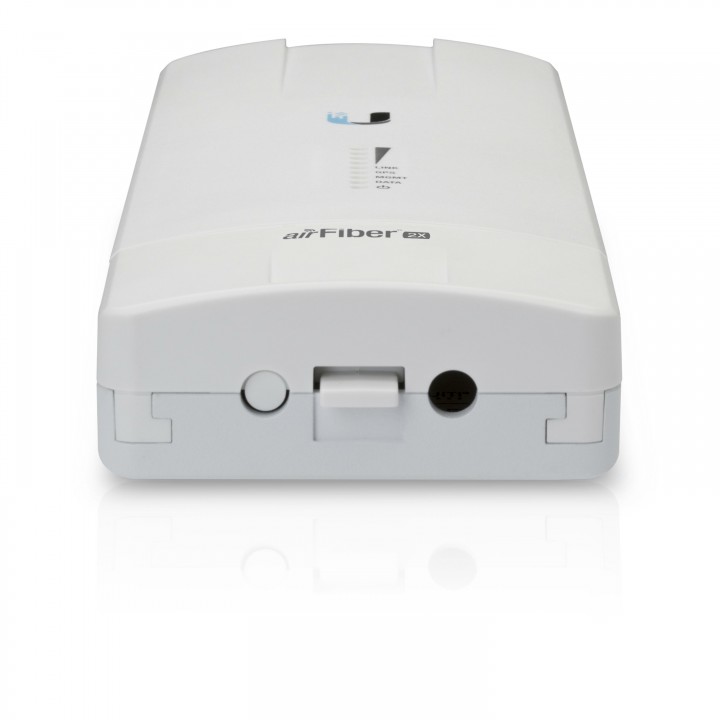

Ubiquiti airFiber 2X (AF-2X) Радиоустройство

Описание Ubiquiti airFiber 2X (AF-2X)

Ubiquiti airFiber 2X (AF-2X) Радиоустройство предназначено для построения высокоскоростных (до 687 Мбит/с) радиомостов большой дальности — свыше 200 км! airFiber 2X поставляется без антенны, подобно моделям серии Rocket M.

Устройства линейки airFiber X являются модульными системами, обеспечивающими работу в широком частотном диапазоне. А возможность выбора оптимальной антенны делает решение ещё более гибким. Модели airFiber X — сконструированные по проверенным принципам системы airFiber — позволяют точнее адаптировать транспортные каналы airFiber под нужды конкретного проекта или модернизировать старые PtP-линки на основе устройств Rocket.

Проприетарные чип INVICTUS и архитектура радиомодуля созданы специально для высокоскоростных дальнемагистральных линков. Ядро обработки передаваемых данных INVICTUS убирает все ограничения, присущие стандартным Wi-Fi чипам, и обеспечивает превосходную производительность, возможность работы на больших расстояниях, гибкий динамический выбор частоты, а также повышенную пропускную способность. airFiber X предоставляет передовую спектральную эффективность до 17,1 Мбит/с на МГц и обработку пакетов на канальной скорости до 687 Мбит/с, на что привычные устройства на Wi-Fi чипах неспособны. Дополнительно airFiber X обладает инновационной технологией xtreme Range Technology (xRT) для работы на дистанциях более 200 км.

airFiber X разработана для обеспечения высочайшей производительности TDD и самой низкой задержки, что возможно благодаря проприетарной технологии Hybrid Division Duplexing (HDD).

Из-за значительной стоимости места на вышке возможность разместить сразу несколько радиоустройств становится неотъемлемым атрибутом современных беспроводных сетей. Конструкция airFiber X позволяет установить ряд радиоустройств для работы "бок о бок", обеспечивая максимально эффективное использование спектра.

Используя продвинутую цифровую обработку сигналов, инновационный дизайн радиоустройств airFiber X обеспечивает ультрачистый выходной сигнал передатчика, уменьшает широкополосный шум, облегчает совместное размещение устройств и для большей пропускной способности позволяет использовать модуляции высшего порядка, такие как 1024 QAM.

Особенности Ubiquiti airFiber 2X (AF-2X)

• Спектральная эффективность 17,1 Мбит/с на МГц
• Инновационная технология xtreme Range Technology (xRT)
• Чип INVICTUS для улучшения производительности на дальнемагистральных линках
• Динамический выбор частоты (DFS) для повышения пропускной способности сети
• Настройка различных рабочих циклов для входящего и исходящего трафика
• Поддержка ассиметричной передачи данных
• Совместное использование с антенной AF‑2G24‑S45

АНТЕННА В КОМПЛЕКТ ПОСТАВКИ НЕ ВХОДИТ!

AF-2X: 2,4 ГГц

AF-3X: 3,5 ГГц

AF-4X: 4 ГГц

AF-5X: 5 ГГц

AF-11FX: 11 ГГц

Технические характеристики

Диапазон рабочих частот	2300‑2700 МГц
Антенный разъём	2x RP‑SMA, влагозащищённые (CH0, CH1) 1x SMA, влагозащищённый (GPS)
GPS-антенна	Внешняя, магнитный держатель
Источник питания	Гигабитный PoE-адаптер 24 В, 1 А (в комплекте)
Способ питания	Passive PoE (Пины: 1, 2, 4, 5 (+); 7, 8, 3, 6 (‑))
Максимальное энергопотребление	17 Вт
Поддерживаемый диапазон входного напряжения	От +18 до + 54 В DC1
Автоматическое регулирование мощности передатчика (ATPC)	Есть
Монтаж	Крепление для радиоустройства airFiber X (совместимость с креплением как у Rocket) Крепление на мачту для GPS-антенны (в комплекте)
Температура окружающей среды рабочая	-40.. +55 °C

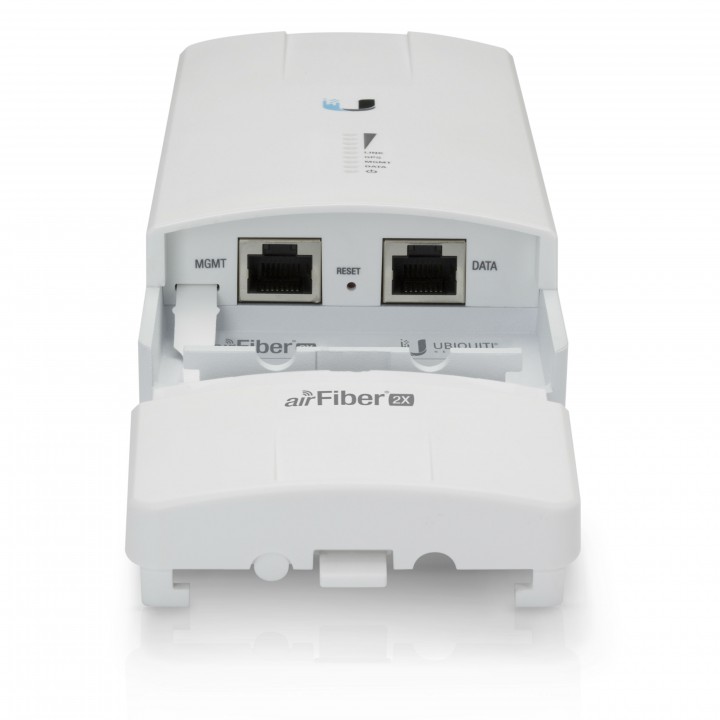

Порт данных	1х 10/100/1000 Мбит/с Ethernet
Порт управления	1х 10/100 Мбит/с Ethernet (выделенный)2
Процессор	INVICTUS IC
Максимальная пропускная способность	687 Мбит/с3
Максимальная дальность связи	Свыше 200 км3
Пакетная производительность	Более 1 млн пак/с
Шифрование	128-Bit AES
Операционная система	airOS F
Беспроводные режимы	Ведущий / Ведомый (Master / Slave)
MTU	До 9600
Выходная мощность	До 20 дБм для РФ (до 30 дБм для других стран)
Точность поддержания частоты	+/-2,5 миллионных долей без GPS-синхронизации +/-0,2 миллионных долей с GPS-синхронизацией
Ширина полосы пропускания канала	3,5/5/7/10/14/20/28/30/40/50/56 МГц (настраиваемая) Программируемый коэффициент заполнения восходящего и нисходящего каналов Программируемые независимо частоты приёма-передачи

¹ Полный диапазон зависит от длины кабеля Ethernet (проверьте значение падения напряжения в кабеле, планируемом к применению).
² При включённом внутриполосном управлении можно использовать и порт данных.
³ Пропускная способность и дальность связи зависят от условий окружающей среды.

Параметры радиомодуля

Мощность передатчика

Скоростной режим	Модуляция	Максимальная мощность передатчика (дБм)
8x	256 QAM MIMO	23–24
6x	64 QAM MIMO	25–26
4x	16 QAM MIMO	27–28
2x	QPSK MIMO	30
1x	½ Rate QPSK xRT	30

Чувствительность приёмника

Скоростной режим	Модуляция	Чувствительность при ширине канала
		10 МГц	20 МГц	30 МГц	40 МГц	50 МГц
8x	256 QAM MIMO	-66 дБм	-64 дБм	-62 дБм	-61 дБм	-60 дБм
6x	64 QAM MIMO	-74 дБм	-71 дБм	-69 дБм	-68 дБм	-67 дБм
4x	16 QAM MIMO	-81 дБм	-78 дБм	-76 дБм	-75 дБм	-74 дБм
2x	QPSK MIMO	-88 дБм	-85 дБм	-83 дБм	-82 дБм	-81 дБм
1x	½ Rate QPSK xRT	-90 дБм	-87 дБм	-85 дБм	-84 дБм	-83 дБм

Пропускная способность (Мбит/с)

Скоростной режим	Модуляция	Ширина канала (МГц)
		3,5	5	7	10	14	20	28	30	40	50	56
10x	1024 QAM MIMO	38,4	60,8	86,4	128,0	182,4	259,2	361,6	384,0	502,4	617,6	687,9
8x	256 QAM MIMO	30,7	48,7	69,1	102,4	145,9	207,3	289,3	307,2	401,8	494,1	550,4
6x	64 QAM MIMO	23,0	36,5	51,8	76,8	109,4	155,5	216,9	230,4	301,4	370,6	412,8
4x	16 QAM MIMO	15,4	24,3	34,6	51,2	72,9	103,7	144,6	153,6	200,9	247,0	275,2
2x	QPSK MIMO	7,7	12,1	17,3	25,6	36,5	51,8	72,3	76,8	100,4	123,5	137,6
1x	½ Rate QPSK xRT	3,8	6,1	8,6	12,8	18,2	25,9	36,2	38,4	50,2	61,8	68,8

Технические характеристики Ubiquiti airFiber 2X

Линейка	Ubiquiti airFiber; Ubiquiti airFiber X
Рабочая частота	2.4 ГГц
Дуплекс	Hybrid TDD
Максимальная скорость	687 Мбит/с
Максимальная дальность	200 км
Поддержка MIMO	2x2
Пакетная производительность	1000 тыс пак/с
Тип антенны	Внешняя
Коэффициент усиления антенны	—
Выходная мощность	30 дБм
GPS-синхронизация	Да
Минимальная ширина канала	3.5 МГц
Максимальная ширина канала	56 МГц
Кол-во портов Ethernet (RJ45)	2
Скорость Ethernet (RJ45)	1G
Порт SFP	Нет
Порт SFP+	Нет
Питание по PoE	Passive PoE 24 В; Passive PoE 48 В; Passive PoE 54 В
Раздача PoE-питания	Нет
Рабочая температура (от)	-40 °C
Рабочая температура (до)	+55 °C
Мощность передатчика для России	20 дБм
Габариты	224 x 82 x 48 мм (в упаковке: 261 x 107 x 107 мм)
Вес	350 г (в упаковке: 1,1 кг)
Гарантия	12 мес.

Комплект поставки

Радиоустройство	1 шт.
Крепление для GPS-антенны	1 шт.
Внешняя GPS-антенна	1 шт.
Металлический хомут	1 шт.
Кабельная стяжка	2 шт.
Гигабитный PoE-адаптер airFiber (24 В, 1 А) с крепёжной пластиной	1 шт.
Кабель питания	1 шт.
Руководство по быстрой установке	1 шт.
