Описание Ubiquiti airFiber 2G-24-S45 (AF-2G24-S45)

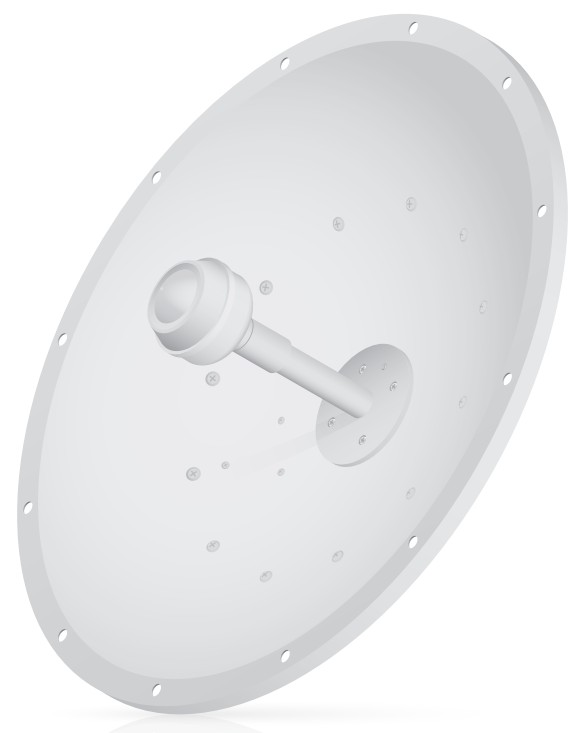

Ubiquiti airFiber 2G-24-S45 (AF-2G24-S45) Антенна для построения высокоскоростных мостов средней и дальней связи рассчитана на совместное использование с airFiber 2X (продаётся отдельно). Отражатель спроектирован таким образом, чтобы обеспечить превосходную направленность луча. Благодаря применению материалов повышенной прочности, устройство обладает надёжной конструкцией и отлично подходит для уличного монтажа.

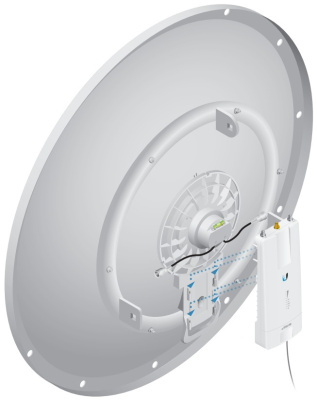

Антенны airFiber поддерживают двойную наклонную ±45° поляризацию, что вместе с точкой доступа airFiber X гарантирует улучшение помехоустойчивости и отношения сигнал / шум. Компактный форм-фактор airFiber X позволяет установить устройство на крепление для точки доступа антенн Ubiquiti, поэтому монтаж не требует специальных инструментов.
Для этой модели также предусмотрен фирменный радиопрозрачный защитный колпак Radome 2'.
Особенности Ubiquiti airFiber 2G-24-S45 (AF-2G24-S45)
- Высокая производительность для передачи сигнала на большие расстояния
- Прочная конструкция для уличного использования: удерживает положение антенны в суровых погодных условиях
- Полная интеграция с радиоустройством airFiber
- Удобная установка: пузырьковый уровень поможет точно и легко отъюстировать антенну
- Защитный колпак для разъёмов и кабеля
Технические характеристики
|
Допустимый размер мачты
|
38 - 101 мм
|
|
Частотный диапазон
|
2.3 - 2.7 ГГц
|
|
Усиление
|
24 дБи
|
|
Ширина луча +45°
|
6.6° (3 дБ)
|
|
Ширина луча -45°
|
6.8° (3 дБ)
|
|
Коэффициент обратного излучения
|
28 дБ
|
|
КСВ
|
1.6:1
|
|
Максимальная ветровая нагрузка
|
787 Н при 200 км/ч
|
|
Кроссполяризационная развязка
|
не менее 35 дБ
|
|
Спецификация ETSI
|
EN 302 326 DN2
|
|

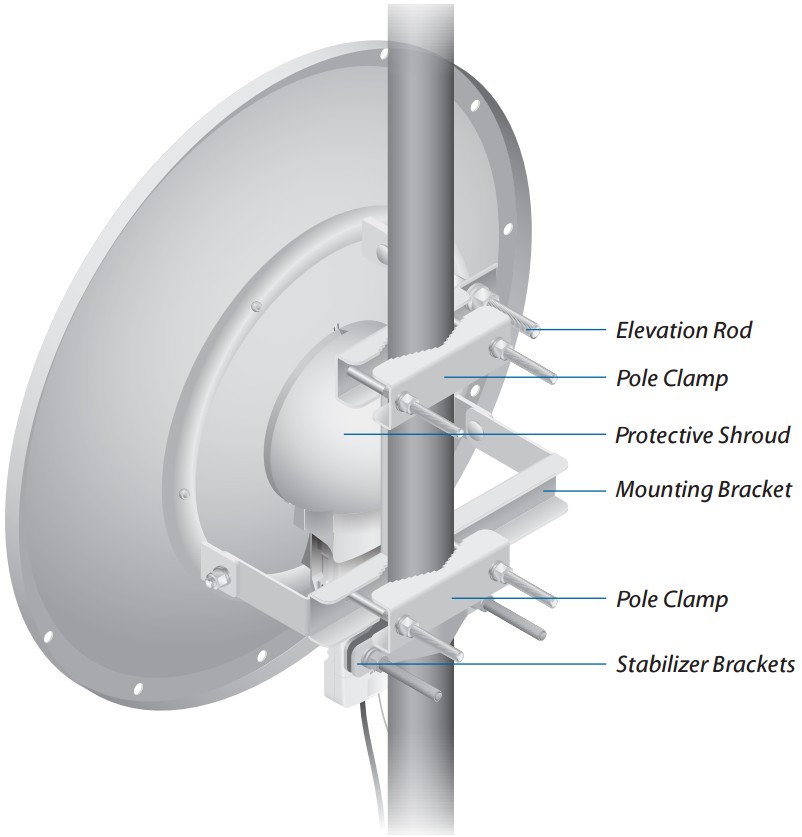

Крепление
|
на мачту универсальное, кронштейн для установки airFiber X radio и влагозащищенные кабельные сборки входят в комплект поставки
|
Технические характеристики Ubiquiti airFiber 2G-24-S45 (AF-2G24-S45)
|
Линейка
|
Ubiquiti airFiber
|
|
Рабочая частота
|
2.4 ГГц
|
|
Поддержка MIMO
|
2x2
|
|
Усиление сигнала
|
24 дБи
|
|
Рупорная конструкция
|
Нет
|
|
Тип разъёма
|
—
|
|
Поляризация
|
Двойная линейная (В+Г); Двойная наклонная
|
|
Вес
|
9.8 кг
|
|
Угол излучения в горизонтальной плоскости
|
6 °
|
|
Угол излучения в вертикальной плоскости
|
6 °
|
|
КСВН
|
1.6
|
|
Макс. подводимая мощность
|
—
|
|
Входной импеданс
|
—
|
|
Рабочая температура (от)
|
—
|
|
Рабочая температура (до)
|
—
|
|
Размеры
|
650 x 650 x 295 мм
|
|
Вес
|
9.8 кг
|
|
Гарантия
|
12 мес.
|

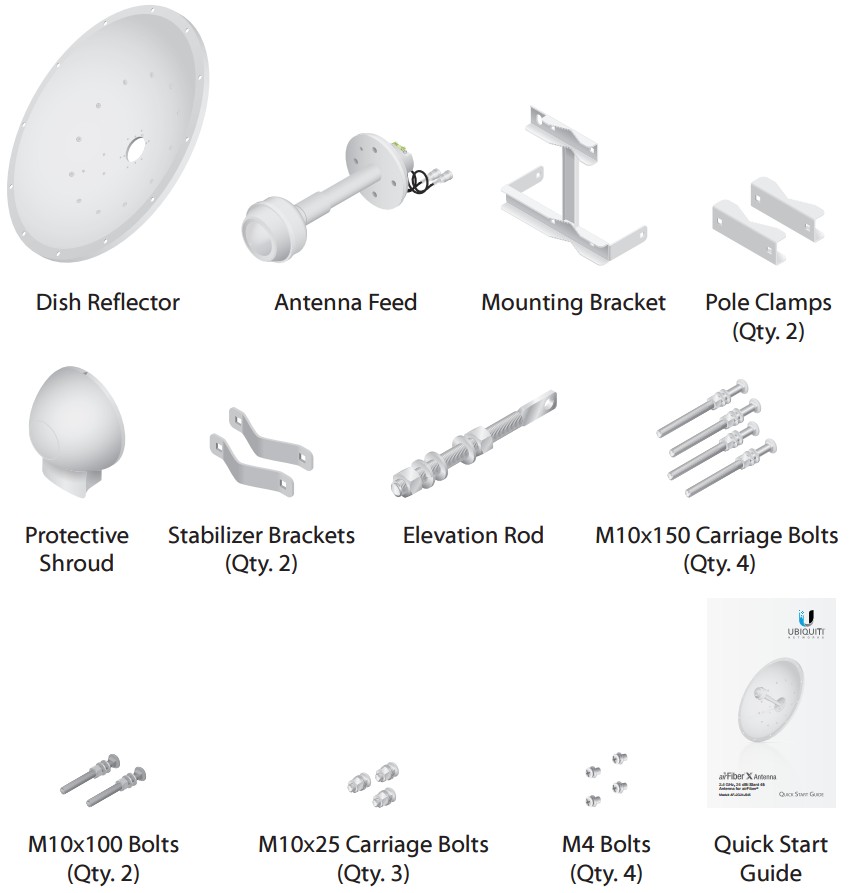

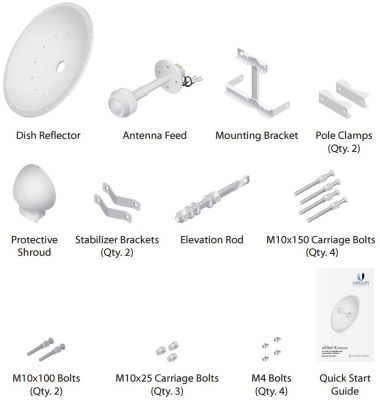

Комплектация
|
Отражатель
|
1 шт.
|
|
Облучатель
|
1 шт.
|
|
Крепежная скоба
|
1 шт.
|
|
Зажимная скоба для мачты
|
2 шт.
|
|
Защитный кожух
|
1 шт.
|
|
Зажимная пластина
|
2 шт.
|
|
Юстировочный шток
|
1 шт.
|
|
Болт с квадратным подголовком M10x150
|
4 шт.
|
|
Болт с квадратным подголовком M10x100
|
2 шт.
|
|
Болт с квадратным подголовком M10x25
|
3 шт.
|
|

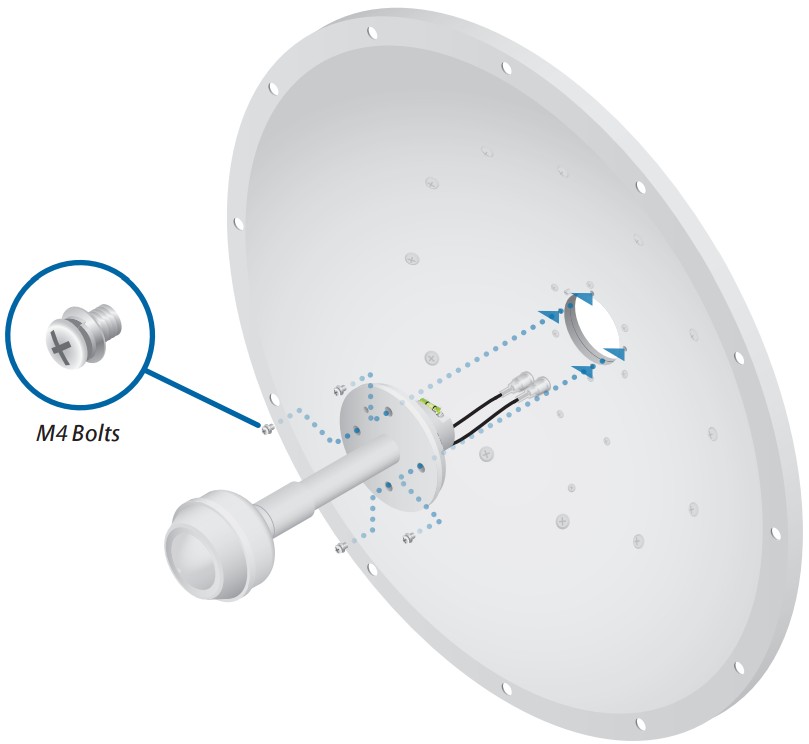

Болт М4
|
4 шт.
|
|
Руководство по быстрой настройке
|
1 шт.
|
-
Производитель:
Ubiquiti
-
Под заказ:
да
-
