Описание Siklu EtherHaul 8010FX ODUL (EH-8010FX-ODUL)

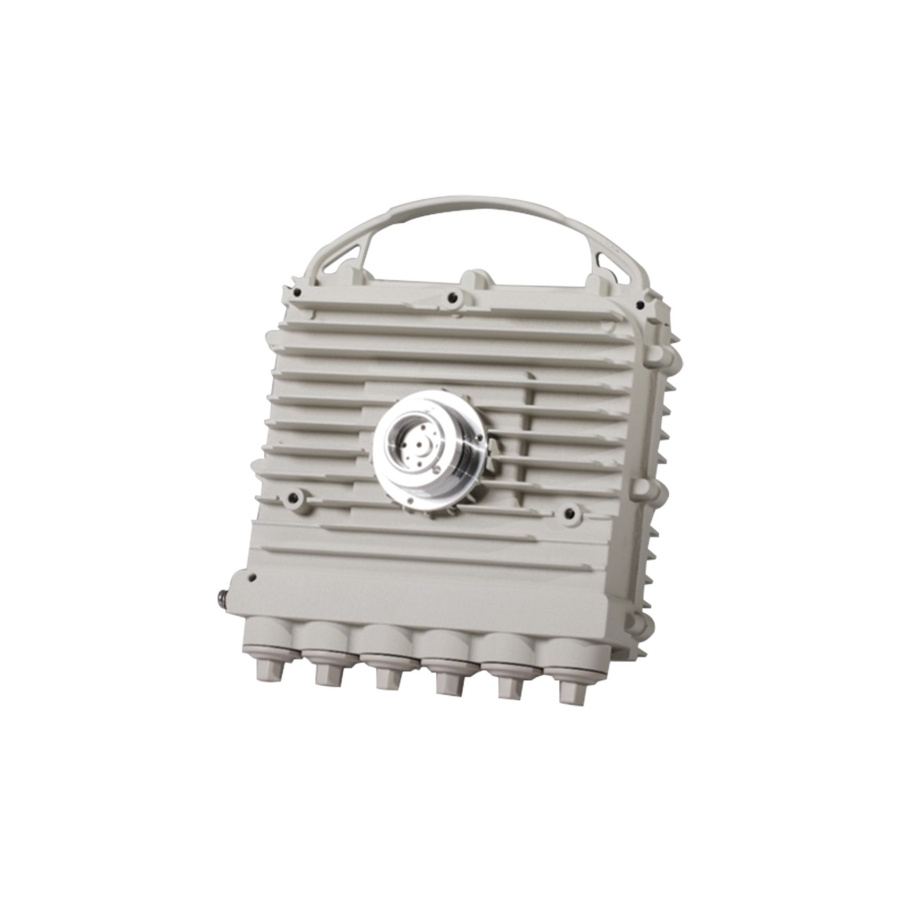

Siklu EtherHaul 8010FX ODUL (EH-8010FX-ODUL) Высококлассное радиоустройство для построения скоростных мостов "Точка-Точка". EH-8010FX работает по схеме FDD и обеспечивает скорость до 10 Гбит/с в каждом направлении. Использование незагруженного и лёгкого в оформлении диапазона позволяет быстро строить надёжные каналы операторского класса. Защита по стандарту IP67 обеспечивает качественную работу даже при самых неблагоприятных погодных условиях.
За счёт использования сверхузконаправленной антенны и широкого радиодиапазона, устройство гарантирует высокую надёжность и отсутствие помех. Удобный графический веб-интерфейс позволяет устанавливать базовые и продвинутые настройки сразу на локальном и удалённом устройствах радиомоста. Встроенный нагрузочный TCP- и UDP-тест упрощает предпусковую проверку и удалённую диагностику. Продвинутые OAM-сервисы обеспечивают проверку целостности и контроль сервиса, а система управления SmartHaul Element Management System даёт возможность централизованного конфигурирования и мониторинга устройств. Благодаря поддержке QoS и 10-гигабитным интерфейсам (медь и оптоволокно) радиоканал легко интегрируется с коммутаторами Ethernet или MPLS-маршрутизаторами в отказоустойчивых топологиях.
Данная версия модели 8010FX ODU осуществляет передачу в нижнем поддиапазоне (L) и приём в верхнем — для построения радиоканала используйте её с симметричной H-моделью EtherHaul 8010FX ODUH.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Диапазон рабочих частот
|
Приём 81–86 ГГц, передача 71–76 ГГц
|
|
Дуплексирование
|
FDD
|
|
Ширина канала
|
250, 500, 1250, 2000 МГц
|
|
Адаптивность
|
До 9 уровней адаптивной настройки ширины канала, кодирования и модуляции, что обеспечивает до 29 дБ дополнительной энергетики
|
|
Пропускная способность (в каждую сторону)
|
10 Гбит/с
|
|
Дальность
|
10 Гбит/с: 3.8 км при доступности 99.95% (2000 МГц, дождевая зона E, антенна 2ft)2 Гбит/с: 5.6 км при доступности 99.95% (500 МГц, дождевая зона E, антенна 2ft)
|
|
Системное усиление
|
64/93 дБ (при ширине канала 2000 МГц, макс. мощность / мин. модуляция)75/97.5 дБ (при ширине канала 500 МГц, макс. мощность / мин. модуляция)
|
|
Выходная мощность
|
BPSK: +18 дБмQAM128: +14 дБм
|
|
Чувствительность приёмника
|
BPSK: -75 дБмQAM128: -50 дБм
|
|
Интерфейсы
|
1х комбо-порт Ethernet 10 Гбит/с: 802.3ab/bz/an (RJ45, кат. 6а или выше) или SFP/SFP+ (MMF или SMF)1х Ethernet-порт 1 Гбит/с: 802.3ab (RJ45, кат. 5 или выше)
|
|
Способ питания
|
Двойной вход: PoE++ (4 пары 802.3at тип 2 PD) или клеммная колодка 42–57 В DC; горячее резервирование
|
|
Энергопотребление
|
50 Вт
|
|
Настройка и управление
|
Управление в потоке данных и вне потокаГрафический пользовательский веб-интерфейс и встроенный интерфейс командной строкиSNMPv2/3, TACACS+, RADIUSАвтоматическая настройка
|
|
Управление трафиком
|
"Прозрачный" мост, изоляция VLAN
|
|
Степень защиты
|
IP67
|
|
Температура окружающей среды рабочая
|
-45.. +55 °С
|
|
GPS-синхронизация
|
Нет
|
|
Выходная мощность
|
18 дБм
|
|
Дальность
|
-
|
|
Дуплекс
|
FDD
|
|
Количество портов Ethernet
|
2
|
|
Линейка
|
Siklu EtherHaul
|
|
Максимальная скорость
|
10000 Мбит/с
|
|
Максимальная ширина канала
|
2000 МГц
|
|
Минимальная ширина канала
|
2000 МГц
|
|
Мощность передатчика для России
|
-
|
|
Пакетная производительность
|
-
|
|
Питание по PoE
|
802.3at
|
|
Поддержка MIMO
|
Нет
|
|
Рабочая температура (до)
|
+55 °C
|
|
Рабочая температура (от)
|
-45 °C
|
|
Рабочая частота
|
71-76 ГГц; 81-86 ГГц
|
|
Раздача PoE-питания
|
Нет
|
|
Скорость Ethernet
|
10G
|
|
Тип антенны
|
Внешняя
|
|
Вес (брутто)
|
3850 гр.
|
|
Размеры
|
380*300*55
|
Комплект поставки
|
Радиоустройство
|
1 шт.
|
|
Герметичный коннектор
|
2 шт.
|
|
Провод заземления
|
1 шт.
|
|
DC-коннектор
|
1 шт.
|
|
Руководство по быстрой установке
|
1 шт.
|
-
Производитель:
Siklu
-
Под заказ:
да
-
