Описание

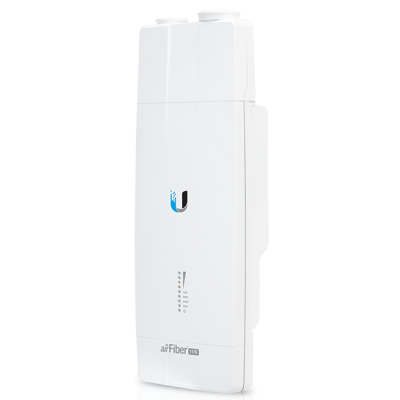

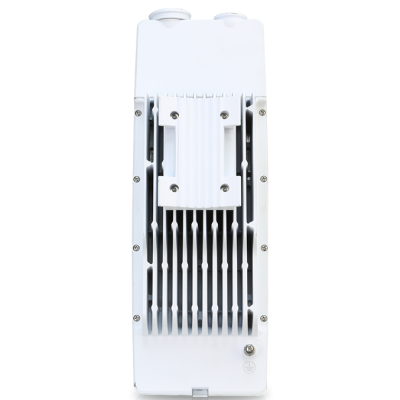

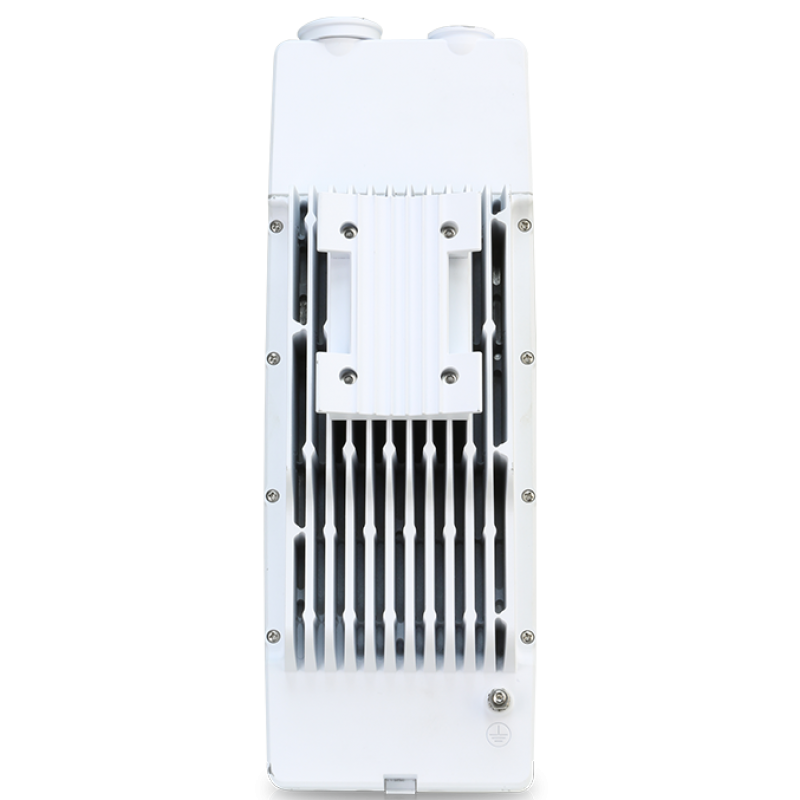

Радиоустройство, разработанное специально для создания наружного PtP-моста, а также транзитных соединений в сетях операторского класса. В целях удовлетворения растущей потребности в широкополосной связи, airFiber предназначен для построения магистральных каналов операторского класса в лицензируемом диапазоне 11 ГГц, который значительно менее загружен, чем 5 ГГц. Для обеспечения максимальной гибкости, модель подключается не только к антенне airFiber 11G-35 от Ubiquiti, но и к большинству антенн сторонних производителей с помощью дополнительного набора переходников (приобретается отдельно).
Особенности
- Прогрессивный дизайн. Модель AF-11 гарантирует исключительную производительность в сравнении с остальными 11 ГГц-радиомодулями в своём ценовом диапазоне. Обладает специально разработанным модемом и радиоконструкцией, которые оптимизированы для эффективной передачи данных.
- Full Duplex в истинном воплощении. AF-11 предлагает реально работающее FDD-решение для обеспечения полнодуплексной связи.
- Ультра-низкая задержка. Использование режима FDD позволяет увеличить пропускную способность системы и улучшить качество обслуживания клиентов в целом.
- Повышенная эксплуатационная надёжность. Уникальная встроенная стратегия борьбы с затуханием сигнала при осадках позволяет в значительной мере повысить устойчивость канала связи.
- Расширенный диапазон. Радиочастотные усилители мощности оснащены особой схемой смещения, что позволяет использовать высокоплотный формат модуляции на более дальних расстояниях.
Оптимальное управление и настройка канала
AF-11 может работать в режиме SISO или MIMO в зависимости от количества дуплексеров, установленных на устройстве. Особую эксплуатационную гибкость обеспечивают большой выбор ширины канала и возможность независимой настройки частот приёма и передачи. Примечание: использование дуплексеров обязательно (хотя бы одного); при использовании двух дуплексеров они должны быть одного вида.
Передовые технологии
Пользовательский чип INVICTUS 2 и проприетарная радиоархитектура компании Ubiquiti разработаны специально для междугородних наружных беспроводных приложений. Это гарантирует максимальную производительность и передачу данных на большие расстояния с повышенной скоростью.
Гибкость развёртывания

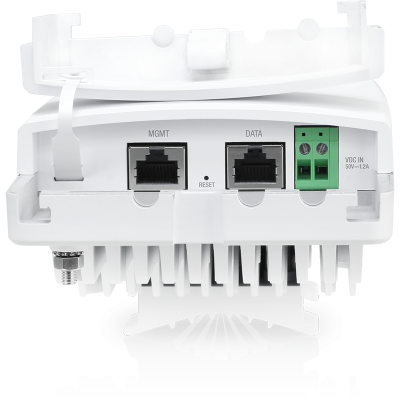

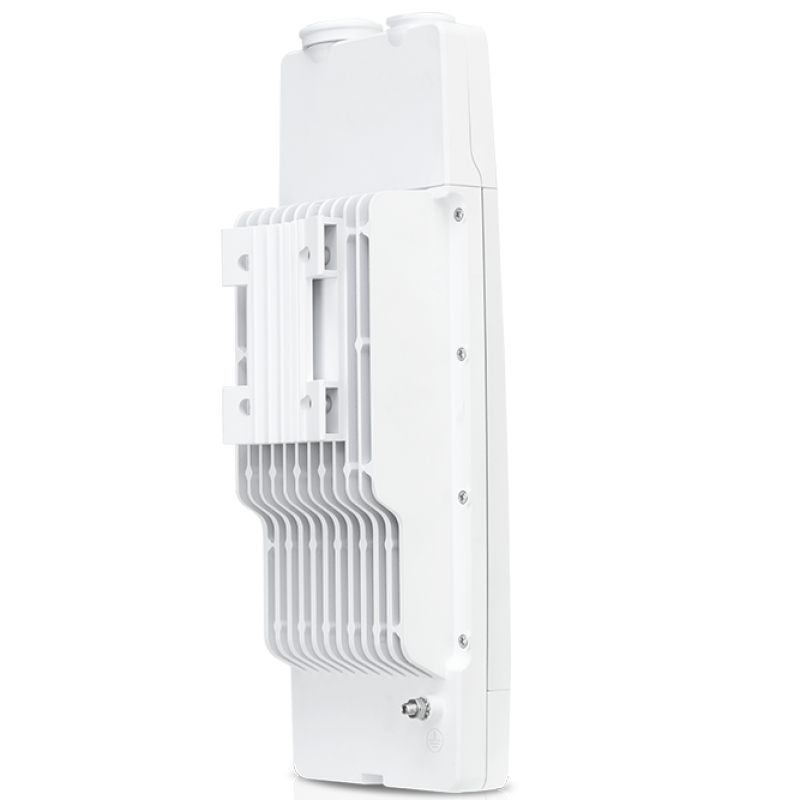

AF-11 поддерживает различные варианты питания и несколько совместимых антенн. Питание осуществляется через PoE (PoE-питание может подаваться на порт передачи данных посредством PoE-адаптера (в комплекте)) и с помощью клеммной колодки, так что у вас есть возможность питать его отдельно от Ethernet-трафика.
Ubiquiti предлагает использовать антенну airFiber 11G-35 — специально разработанную для радиомодуля AF‐11 — что даёт возможность установки устройства без специальных инструментов. Антенна предварительно настроена на приём сигналов с вертикальной/горизонтальной поляризацией. Также её можно настроить на работу с наклонной линейной поляризацией ± 45°. Это позволит повысить помехоустройчивость и добиться оптимального для региона отношения сигнал/шум (SNR).
Кроме того, для обеспечения ещё большей гибкости, радиомодуль AF-11 может быть интегрирован с наиболее часто используемыми антеннами диапазона 11 ГГц с помощью набора переходников (поставляется производителем антенны).
Технические характеристики
Диапазон рабочих частот
|
10.7–11.7 ГГц
|
Размеры
|
327 х 112 х 86 мм
|
Вес
|
2.26 кг
|
Разъёмы
|
4х SMA погодостойкие:
TX 0, RX 0 (цепь 0) и TX 1, RX 1 (цепь 1)
2х N-Type погодостойкие, по одному на дуплексер
|
Светодиодные индикаторы
|
8х состояние:
Порт данных — Соединение / Активность
Порт управления — Соединение / Активность
Режим MIMO
Радиочастотные соединения
4х автомасштабируемая шкала силы сигнала
|
Источник питания
|
50 В DC, 1.2 A PoE гигабитный адаптер (в комплекте)
|
Способ питания
|
Passive PoE (пины: 1, 2, 4, 5 (+); 7, 8, 3, 6 (-))
или
Клеммная колодка DC
|
Максимальная потребляемая мощность
|
36 Вт
|
Поддерживаемый диапазон напряжения
|
38–56 В DC
|
Автоматическое регулирование мощности передатчика (ATPC)
|
Да
|
Монтаж
|
На мачту (в комплекте поставки)
Совместимость с креплением как у Ubiquiti Rocket, но более крупным
|
Температура окружающей среды рабочая
|
-40.. +55 °C
|
Порт данных
|
1х 10/100/1000 Ethernet
|
Порт управления
|
1х 10/100 Ethernet
|
Процессор
|
INVICTUS 2 IC
|
Максимальная пропускная способность
|
1.2 Гбит/с
|
Максимальная дальность
|
300 км
|
Шифрование
|
128-бит AES
|
Операционная система
|
airOS F
|
Беспроводные режимы
|
SISO/MIMO
|
Максимальная выходная мощность
|
30 дБм
|
Задержка (в режиме Full Duplex)
|
< 200 мкс при максимальной пропускной способности
|
MTU
|
До 9600
|
Точность поддержания частоты
|
+/- 2.0 миллионных долей
|
Ширина канала
|
3.5/5/7/10/14/20/28/30/40/50/56 МГц (настраиваемая)
|
Параметры радиомодуля (мощность передатчика)
Скоростной режим
|
Модуляция
|
Максимальная мощность передатчика (дБм)
|
10x
|
1024QAM
|
18
|
8x
|
256QAM
|
21
|
6x
|
64QAM
|
24
|
4x
|
16QAM
|
30
|
2x
|
4QAM
|
30
|
1x
|
QPSK
|
30
|
Максимальная ёмкость* (пропускная способность L2)
Представлены значения в Мбит/с для однонаправленной передачи (симплекс). Для двунаправленной (дуплекс) результат будет соответственно в 2 раза выше, позволяя получить более 1.2 Гбит/с. Данные указаны для режима MIMO. Для SISO-режима значения представлены в даташите производителя.
Скоростной режим**
|
При ширине канала 10 МГц
|
20 МГц
|
30 МГц
|
40 МГц
|
50 МГц
|
10x
|
128.0
|
259.2
|
384.0
|
502.4
|
617.6
|
8x
|
102.4
|
207.3
|
307.2
|
401.8
|
494.1
|
6х
|
76.8
|
155.5
|
230.4
|
301.4
|
370.6
|
4х
|
51.2
|
103.7
|
153.6
|
200.9
|
247.0
|
2х
|
25.6
|
51.8
|
76.8
|
100.4
|
123.5
|
1х
|
12.8
|
25.9
|
38.4
|
50.2
|
61.8
|
Комплект поставки
Радиоустройство
|
1 шт.
|
Кабельные стяжки
|
2 шт.
|
Адаптер питания Gigabit PoE 50 В, 1.2 А
|
1 шт.
|
Кабель питания
|
1 шт.
|
Руководство по установке
|
1 шт.
|
-
Производитель:
Ubiquiti
-
Под заказ:
да
