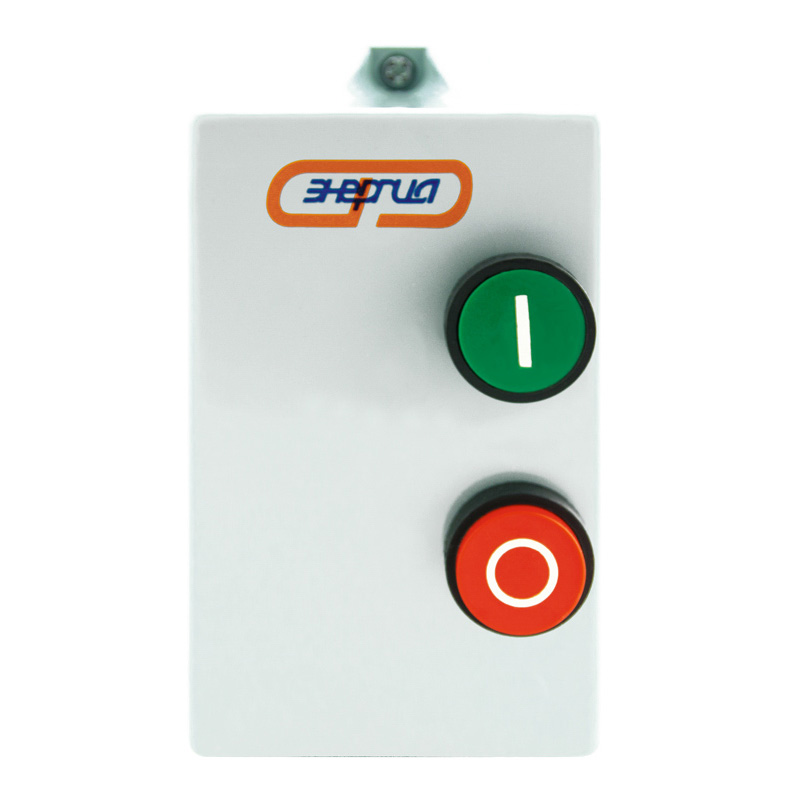

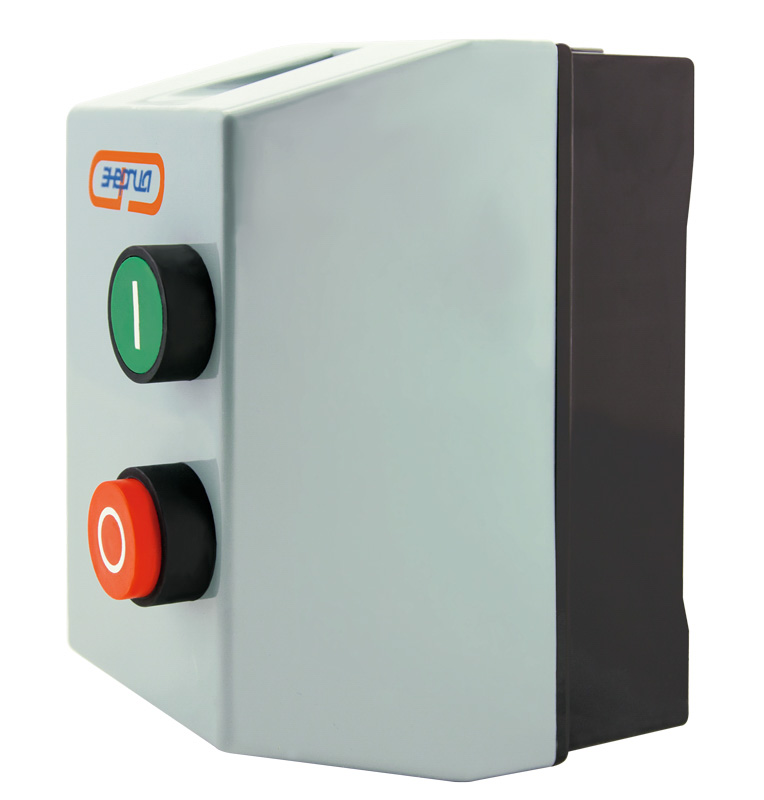

ЭНЕРГИЯ LE1-D09 9А Магнитные пускатели серии LE1-D предназначены для дистанционного пуска непосредственным подключением к сети и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором, а также для защиты электродвигателей от перегрузок недопустимой продолжительности и сверхтоков, возникающих при обрыве одной из фаз.

При воздействии на конопку «Пуск», подается напряжение на управляющую катушку пускателя, протекающий ток создает магнитное поле, подвижная часть магнитной системы притягивается к неподвижной. Подвижные контакты перемещаются и замыкаются с неподвижными, соединяя силовую цепь.

При снятии напряжения с катушки под действием пружины подвижная часть магнитной ситемы отходит от неподвижной, размыкая контакты, разрывая силовую цепь и коммутируя вспомогательную.

В случае использования теплового реле, осуществляется защита от длительных перегрузок и коротких замыканий. Нажатием на кнопку «Стоп» осуществляется ручное управление контактором (выключение).

Особенности ЭНЕРГИЯ LE1-D09 9А

При нормальном режиме работы магнитный пускатель допускает 3-5 (иногда до 10) млн. циклов включение-выключение.
Магнитный пускатель может работать с частотой 15-1200вкл/ч, а магнитный пускатель малой мощности - с частотой до 3000вкл/ч.

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение АС, В	230, 400
Частота, Гц	50
Напряжение катушки AC, В	220
Номинальный ток (AC3), А	9
Номинальный ток (АС1), А	25
Номинальная мощность (АС3), кВт	4
Комбинация контактов	1НО
Термореле	LR2-D1312
Механическая износостойкость, циклов, не менее	1*10⁷
Электрическая износостойкость циклов, не менее	2*10⁶
Степень защиты, IP	65
Рабочая температура ⁰С	от -25 до +50
Габаритные размеры (мм)	166145140
Гарантия	12 мес.
