Info-Sys РГ4GPoE Исп.2 (male-female) Грозозащита Ethernet POE РГ4GPoE-male-female

Info-Sys РГ4GPoE Исп.2 (male-female)

Описание Info-Sys РГ4GPoE Исп.2 (male-female)

• Предназначен для защиты оборудования, использующего среду передачи Ethernet 10/100/1000Base-TX, поддерживающего технологию PoE (Power Over Ethernet IEEE 802.3af и 802.3at), от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех. Стандарты IEEE 802.3af/at предусматривают две схемы организации дистанционного питания для сетей Ethernet. Модуль РГ4РоЕ поддерживает обе схемы.
• Обустройство грозозащиты только на одном конце кабельного сегмента гарантированно создает проблемы на противоположном конце кабеля. Полная защита оборудования предполагает размещение защитных устройств на обоих концах кабельного сегмента.

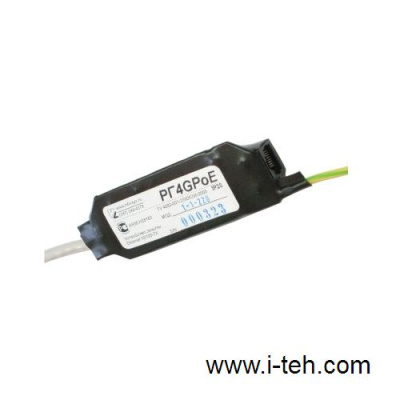

• Устройство с одной стороны оснащено разъёмом 8P8C (RJ-45), с другой стороны идёт витая пара с коннектором 8P8C (RJ-45) на конце. Длина витой пары 425 мм, длина кабеля заземления 475 мм.
•


• Поддерживают обе схемы организации дистанционного питания, предусмотренные стандартом IEEE 802.3at.
• Не имеют ограничений по току, передаваемому в питаемое устройство. Стандарт IEEE 802.3at предусматривает ток до 1,2А.
• Высокая стойкость. Способность отводить на шину заземления большие токи при сохранении работоспособности (5000 ампер и более!!!).
• Высокая степень подавления помех.
• Низкие потери полезного сигнала. (Уровень потерь в устройстве меньше чем в кабеле категории 5Е длиной 1 метр).
• Работоспособность изделия при случайном попадании фазного напряжения (220В) на жилы кабеля.

• В основе работы устройства лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через среднюю точку симметрирующего дросселя.
• Диодный мост с TVS-диодом в диагонали обеспечивает подавление противофазных помех на сигнальной паре.
• Применение газонаполненного разрядника исключает появление уравнивающих токов в схемах с применением заземления на обоих концах кабельного сегмента. Напряжение срабатывания разрядника выбрано таким образом, чтобы обеспечить работоспособность изделия при случайном попадании фазного напряжения (220В) электросети общего назначения на жилы кабельного сегмента.

• Устройство включается в разрыв кабеля между защищаемым оборудованием и кабельным сегментом. Желто-зеленый провод устройства подключается к проводнику защитного заземления РЕ электрической сети. Электрическая проводка в помещении, где производится установка защитного устройства, должна быть выполнена по трехпроводной схеме TN-S.

• Эксплуатация устройства при отключенном проводнике защитного заземления запрещена!
• Не рекомендуется для подключения к защитному проводнику использовать корпус компьютера. Импульсный ток, проходящий через элементы корпуса, может повредить их и стать источником опасных напряжений для электронных компонентов, размещенных в корпусе.
• Подключение кабеля: Розетка RJ-45
• Подключение оборудования: Вилка RJ-45
• Защищаемые проводники: 1,2,3,4,5,6,7,8
• Вносимые потери в полосе рабочих частот 5 - 95 МГц < 0,4 дБ
• Возвратные потери на частоте:
• 10 МГц < 30 дБ
• 50 МГц < 20 дБ
• 90 МГц < 15 дБ
• Переходное затухание между каналами на частоте 90 МГц: > 30 ДБ
• Уровень ограничения напряжения дифференциальной помехи
• на сигнальных парах 1-2, 3-6: < ±2,5 В
• Уровень ограничения напряжения синфазной помехи
• относительно потенциала «ЗЕМЛИ»*: 250 В (AC)
• 350 В (DC)
• Время срабатывания дифференциальной защиты: < 10 нс
• Максимальный отводимый импульсный ток (импульс 8/20 мкС): < 5 КА
• Разброс параметров по каналам: < 10%
• Размеры (без заземляющего провода и соединительного кабеля): 33x83x14 мм
• Вес: 90 гр
• *Возникает в результате неравенства потенциалов «ЗЕМЛИ» в различных точках подключения. Максимальных значений это напряжение достигает, если точки подключения не охвачены системой уравнивания потенциалов.

• Вес: 90 г
• Уличное использование: Нет
• Заземление: Да
• Поддержка POE: Да
• Количество портов: 1
• Гигабитные порты: Да
