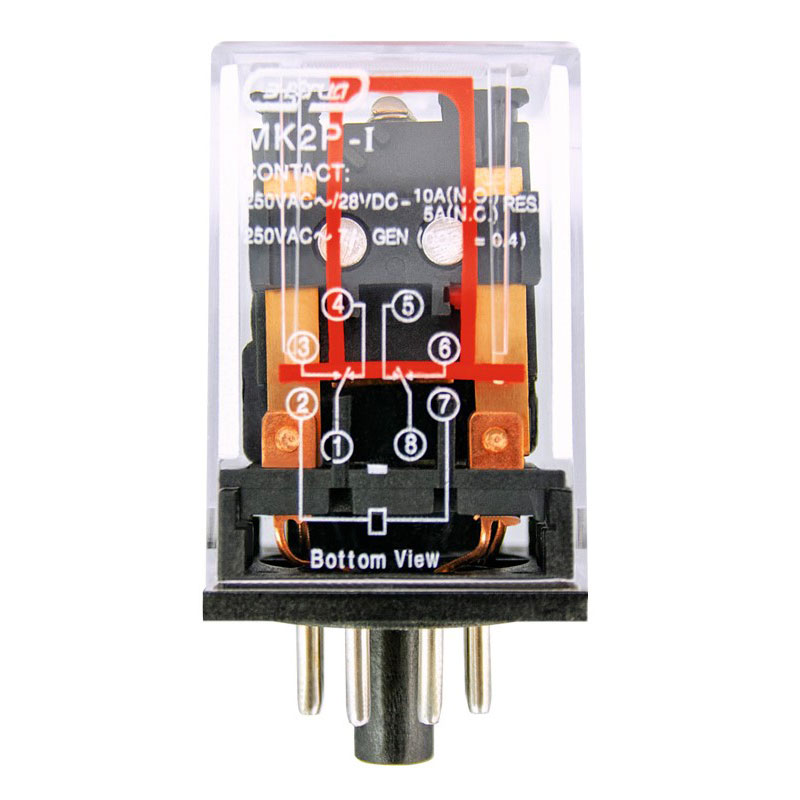

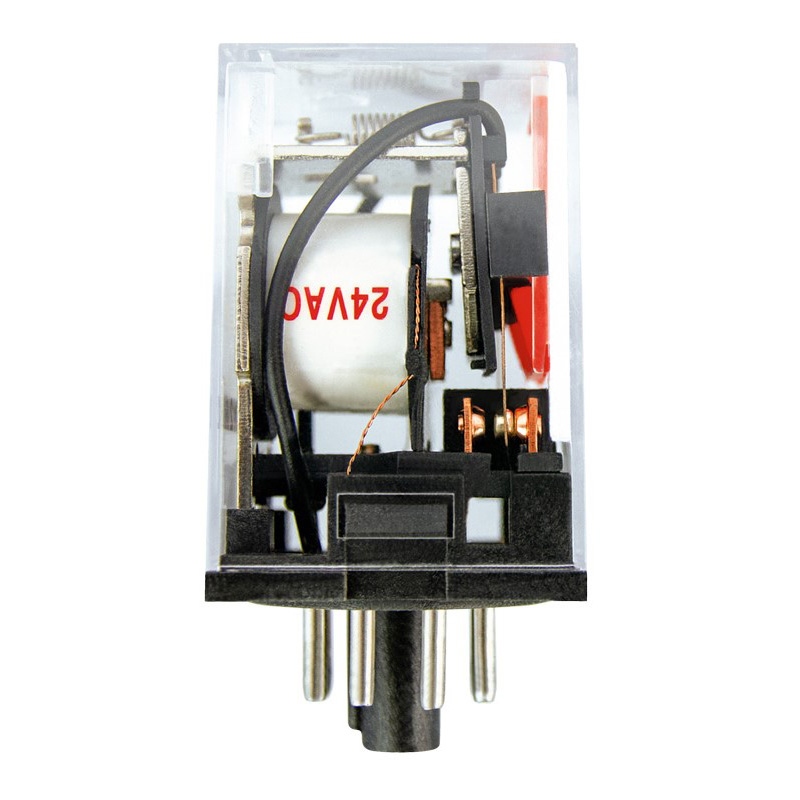

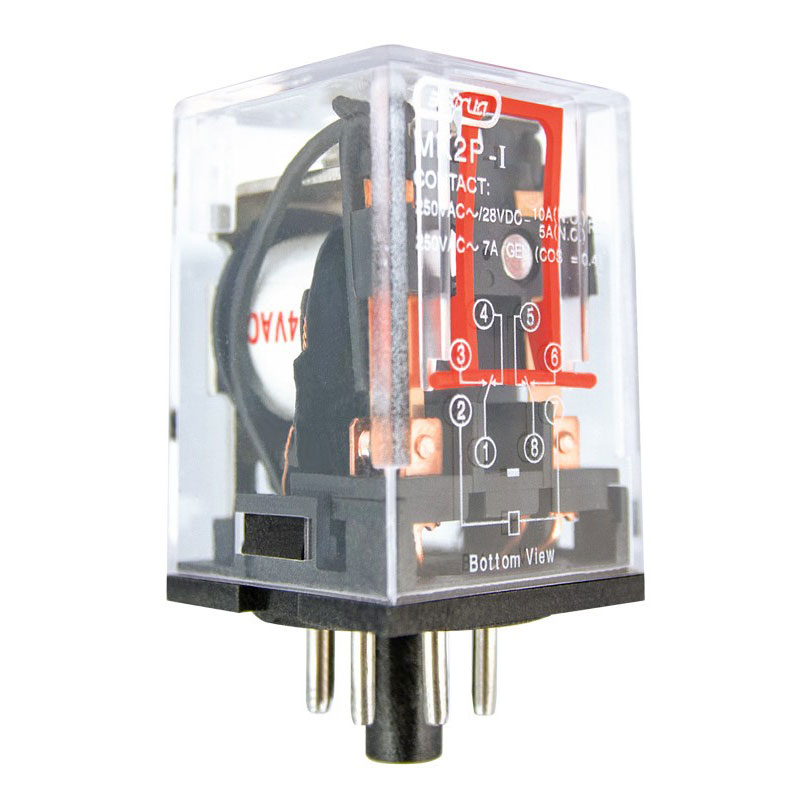

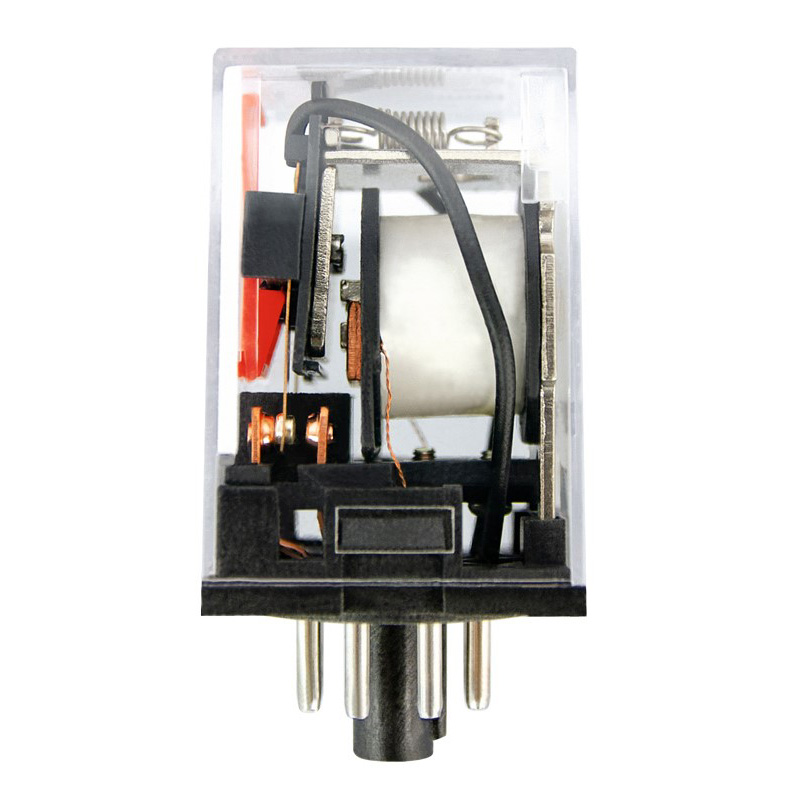

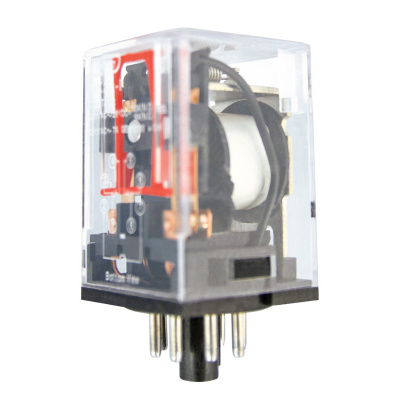

Описание Энергия 3SJ5 2P-1 (MK2P-I) AC 24 V
Энергия 3SJ5 2P-1 (MK2P-I) AC 24 V Реле промежуточные предназначены для коммутации вспомогательных цепей и цепей управления, сигнализации и защиты.
Промежуточные реле МК широко применяются в цепях управления при переключении цепей как постоянного, так и переменного тока. Используются в различных устройствах автоматизации и управления производственными процессами, оборудованием и в телекоммуникации.
Принцип действия
Реле МК — электромеханическое устройство, состоящее из корпуса, контактной системы, управляющего электромагнита и выводов. При подаче напряжения на катушку электромагнита состояние контактов изменяется, а при снятии напряжения возвращается в исходное состояние.
Особенности Энергия 3SJ5 2P-1 (MK2P-I) AC 24 V
-
Реле МК отличаются длительной устойчивой работой, высокой надежностью, способны к включению и прерыванию цепей с относительно большими токами, легки в обслуживании.
-
Реле МК имеют различные варианты сочетания контактов, управляющие электромагниты могут иметь различное напряжение и род тока.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Номинальное напряжение цепи контактов AC/DC, В
|
230/24
|
|
Коммутируемый ток, А
|
10
|
|
Номинальное напряжение катушки управления, В
|
24 AC
|
|
Количество групп переключающих контактов
|
2
|
|
Материал контакта
|
Ag
|
|
Потребляемая мощность AC, ВА
|
2.7
|
|
Потребляемая мощность DC, Вт
|
1.5
|
|
Электрическая износоустойчивость, не менее
|
10^5 циклов В-О
|
|
Механическая износоустойчивость, не менее
|
10^7 циклов В-О
|
|
Тип базы
|
PF083A-E
|
|
Рабочая температура, ⁰С
|
от –10 до +40
|
|
Габаритные размеры (мм)
|
52х35х35
|
|
Вес брутто (кг)
|
0,1
|
|
Гарантия
|
12 мес.
|
