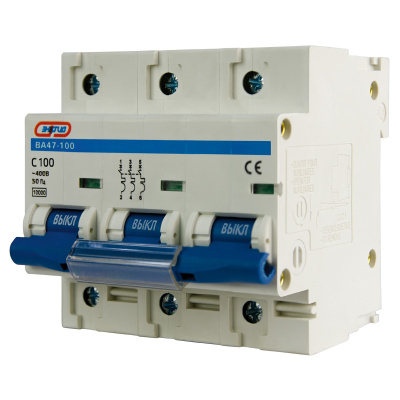

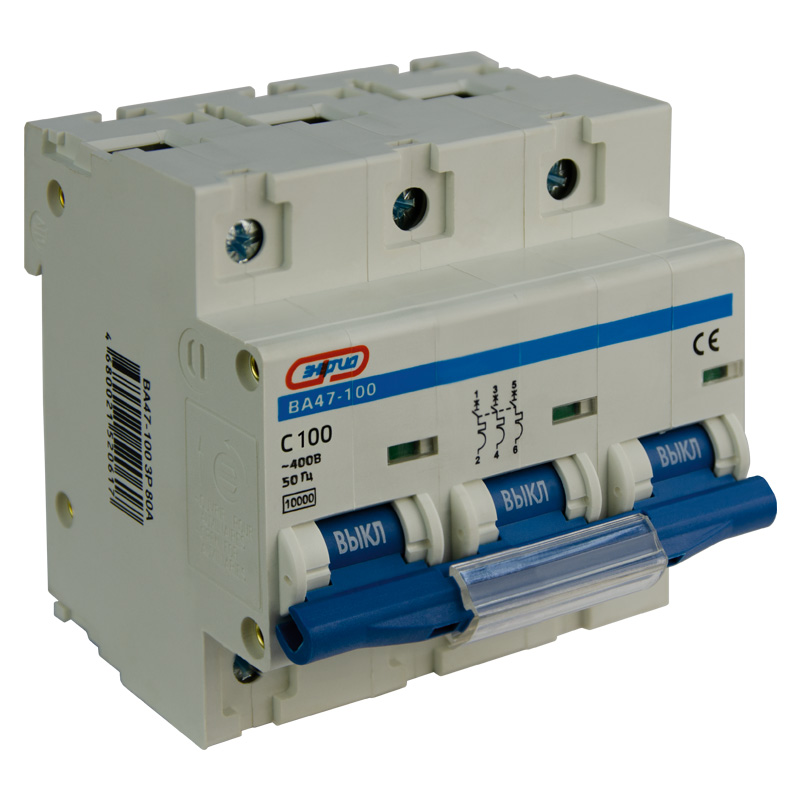

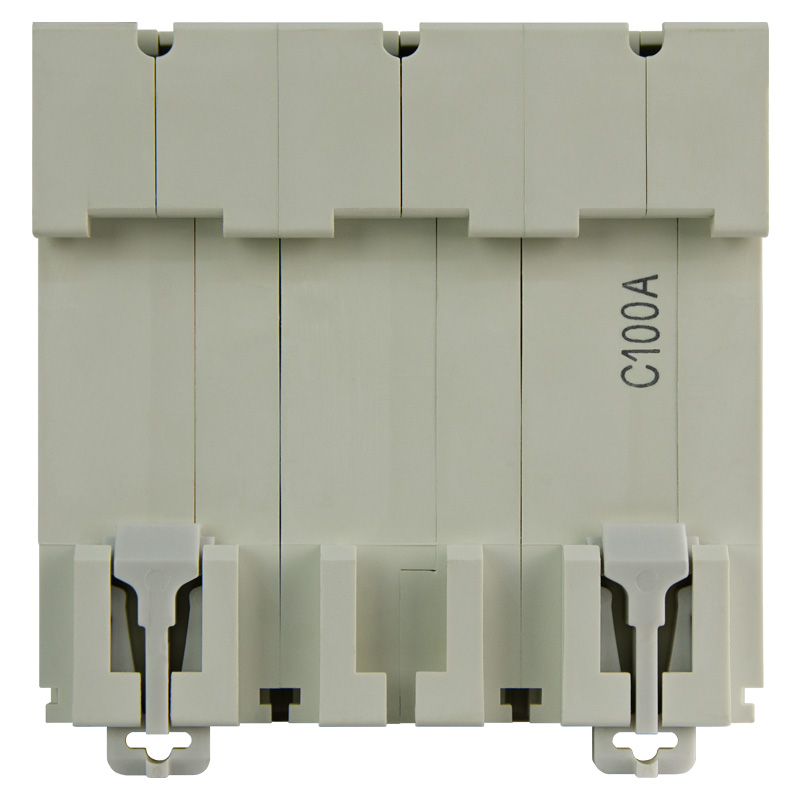

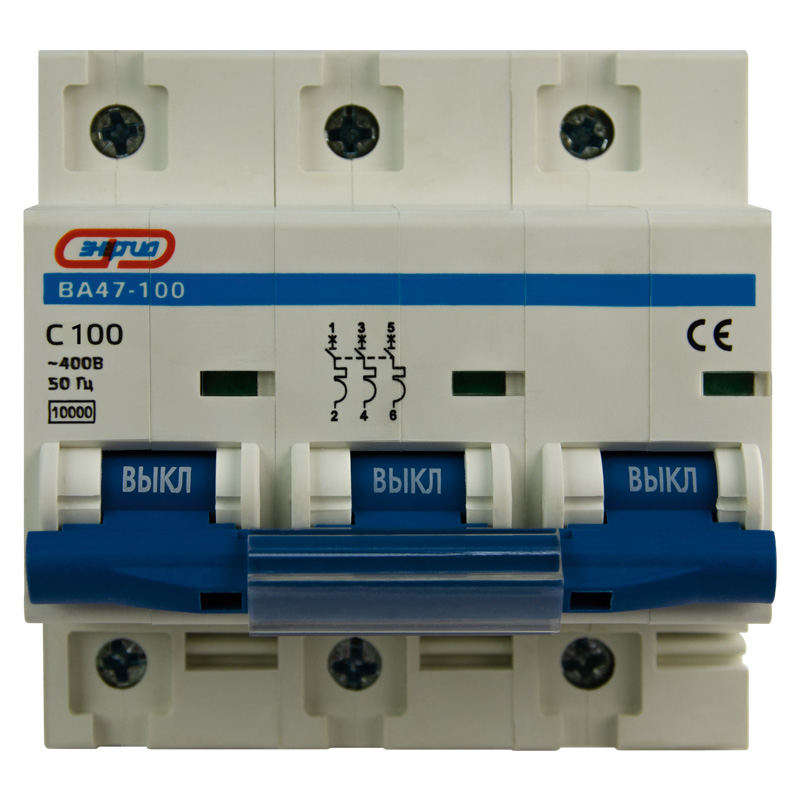

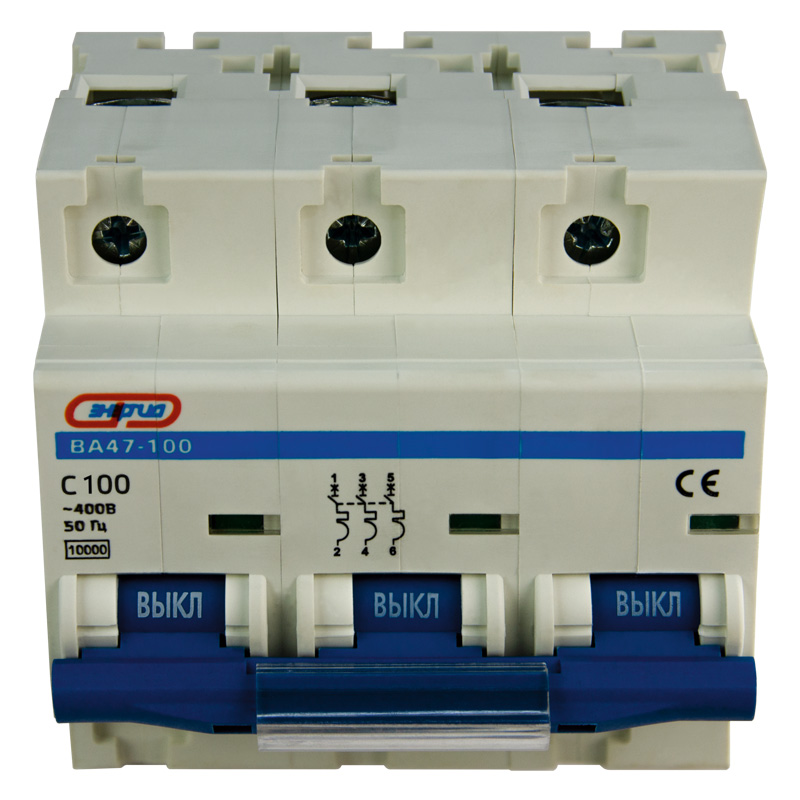

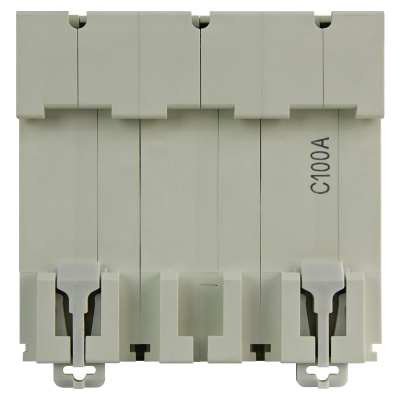

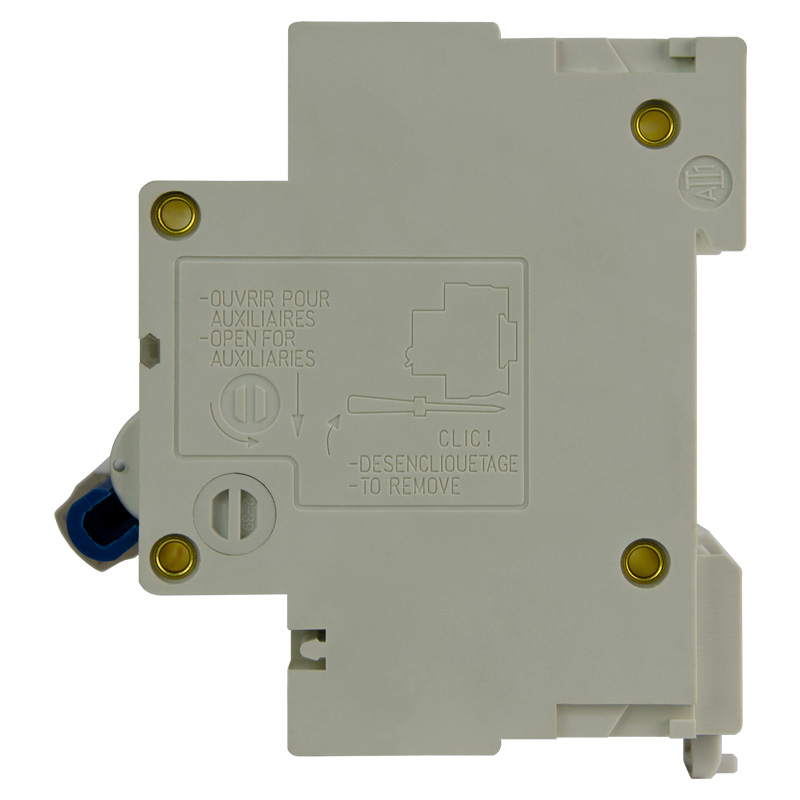

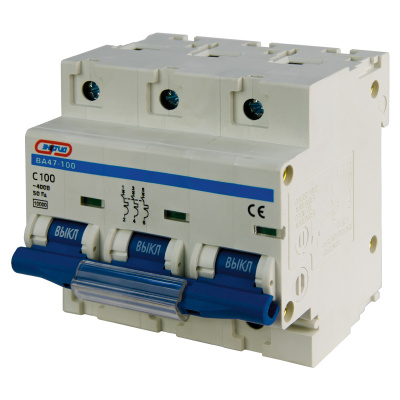

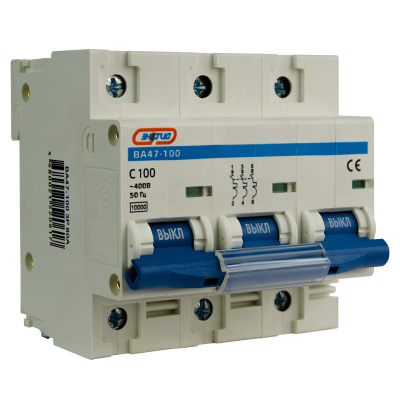

ЭНЕРГИЯ ВА47-100 3P 100А (С) 10кА (E0301_0084) Автоматический выключатель

Описание ЭНЕРГИЯ ВА47-100 3P 100А (С) 10кА

ЭНЕРГИЯ ВА47-100 3P 100А (С) 10кА Автоматический выключатель серии ВА47-100 предназначены для защиты электрических цепей от перегрузок и токов короткого замыкания с номинальной отключающей способностью 10 кА. Автоматический выключатель ВА47-100 является надежным и экономичным решением для широкого спектра задач.

Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки.

Номинальное напряжение – напряжение переменного тока, при котором автомат работает в нормальных условиях.

Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.

Кривая отключения "С" – выключатель сработает между 5-10 кратным значением номинального тока.

При работе в нормальном режиме автоматический выключатель ВА47-100 пропускает через себя электрический ток от самых минимальных значений до величин, соответствующих маркировке. В случае возникновения перегрузки или короткого замыкания, срабатывает механизм защиты и автомат выключается.
Тепловая защита работает следующим образом: ток, протекающий при длительной токовой перегрузке в защищаемой цепи, нагревает биметаллическую пластину, которая из–за различных коэффициентов теплового расширения изгибается и толкает рычаг механизма свободного расцепления. Подвижный контакт отходит от неподвижного, автомат срабатывает, цепь разрывается.

Применение
Автоматические выключатели ВА47-100 подходят для применения как в жилом секторе (квартиры, дачи, коттеджи, дома и т.д.), так и в административных зданиях и коммерческом секторе (офисы, магазины, рестораны, гостиницы и т.д.). Характерным применением автоматического выключателя ВА47-100 является защиты электрических сетей освещения и потребителей с большими пусковыми токами (электродвигатели, трансформатры и прочее электрооборудование). Автоматические выключатели ВА-47-100 также могут использоваться в качестве оперативного управления участками электрических цепей.

Особенности ЭНЕРГИЯ ВА47-100 3P 100А (С) 10кА

• Независимый индикатор положения контактов
• Усовершенствованная, более высокая рукоятка выключателя с удлиненной площадью контакта
• Увеличенная коммутационная способность 10 кА позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей

Технические характеристики

Комплект поставки
