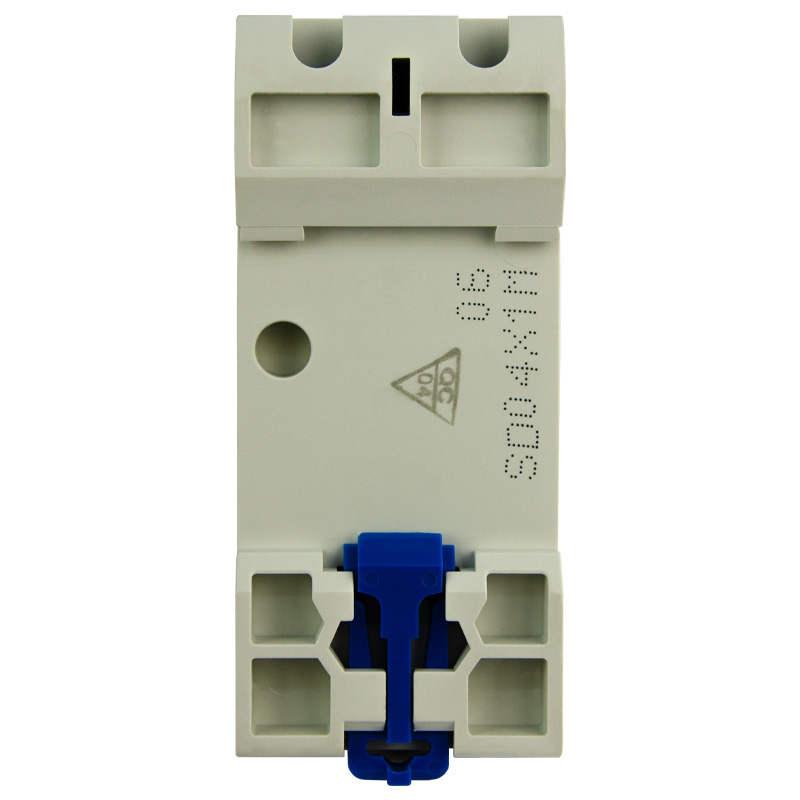

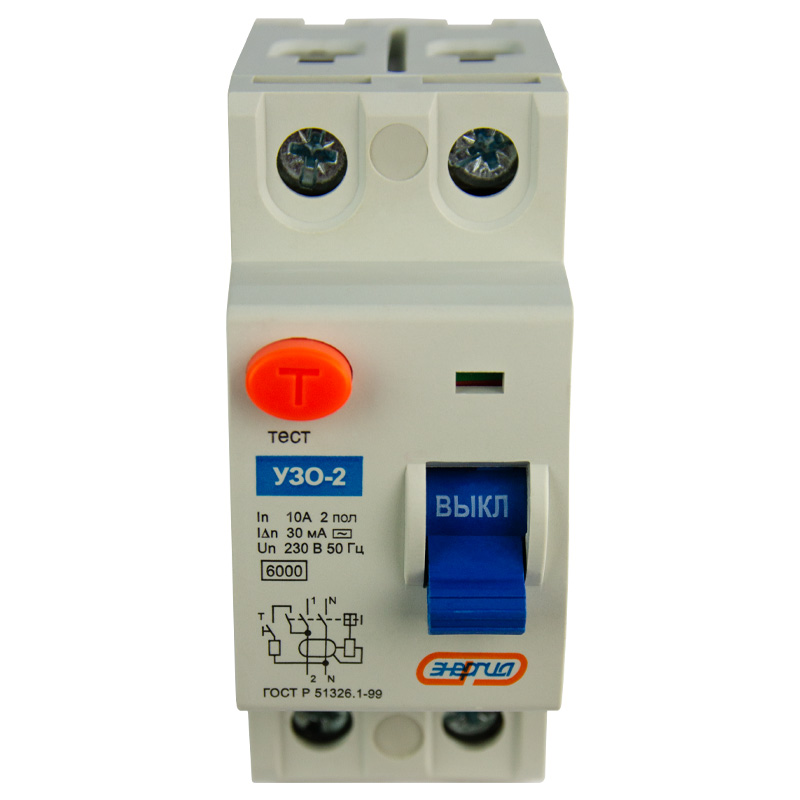

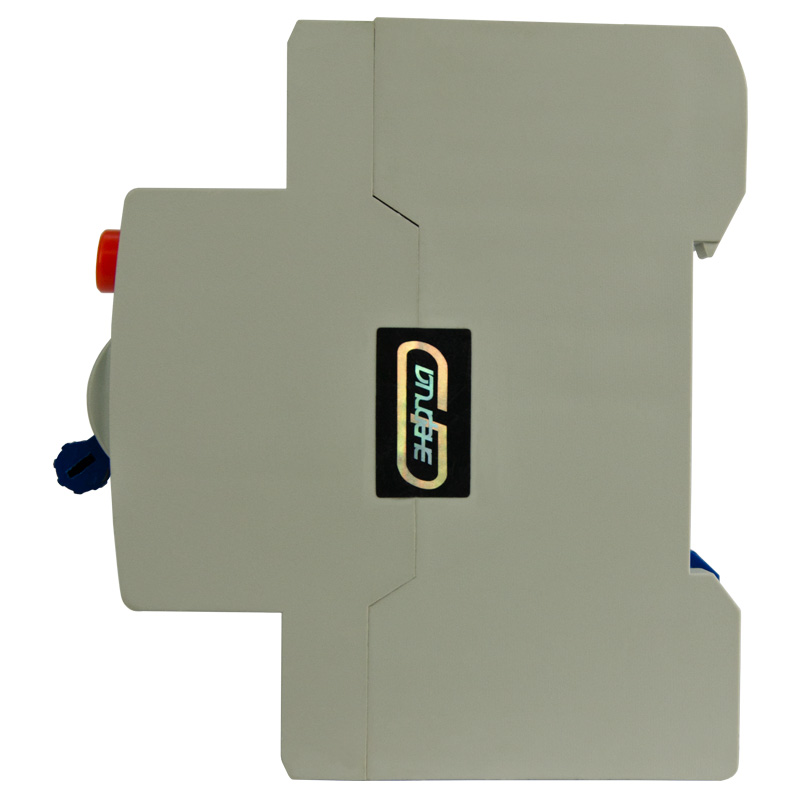

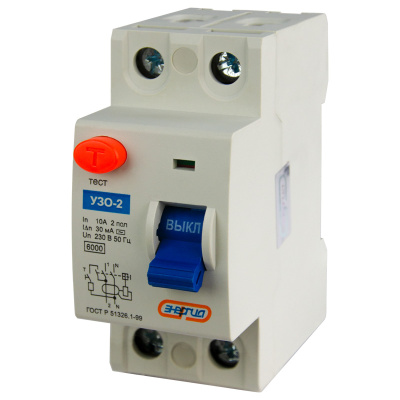

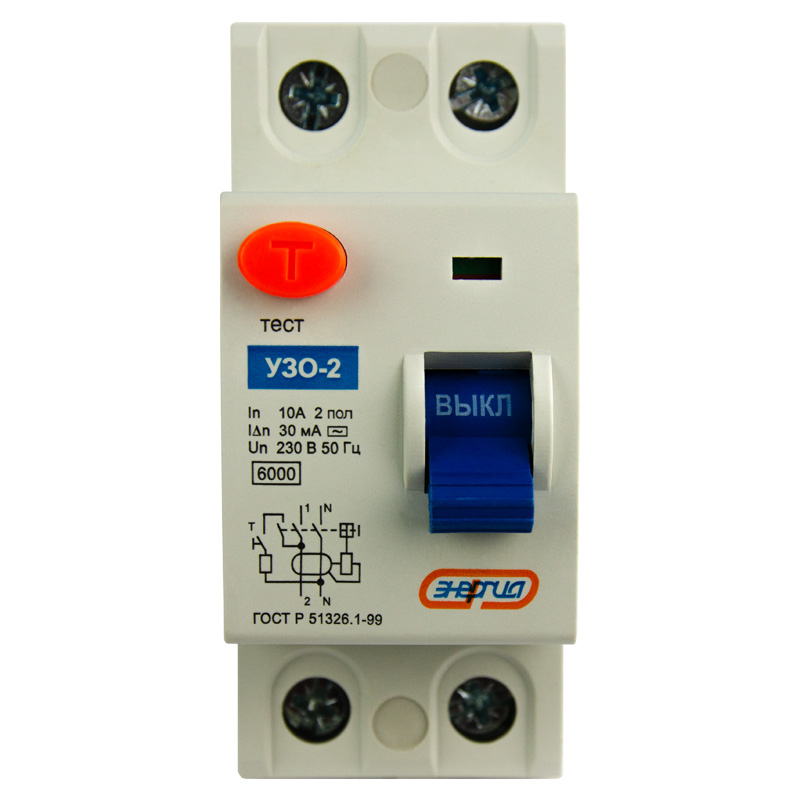

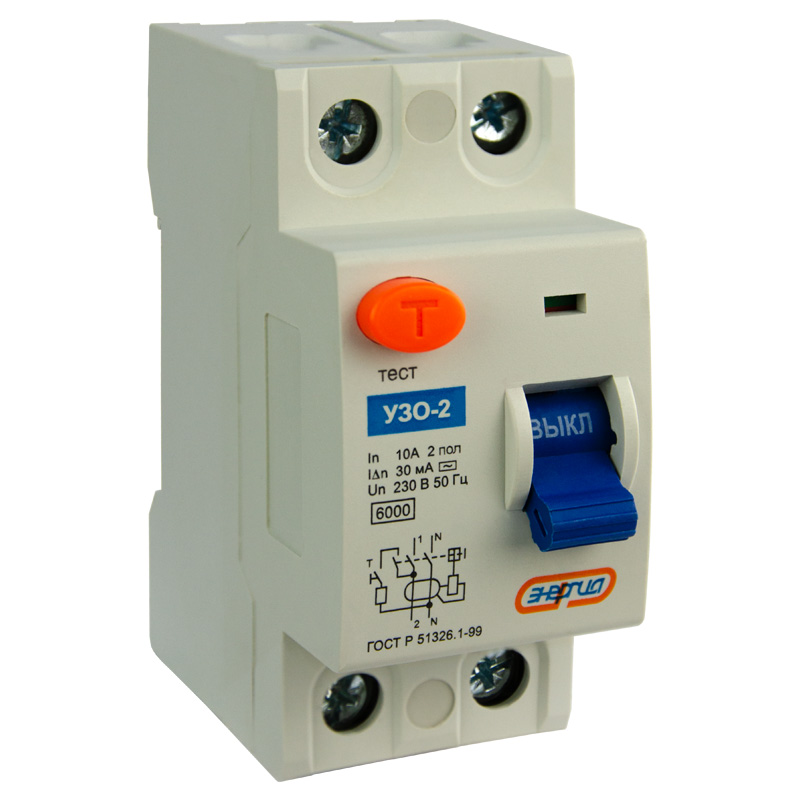

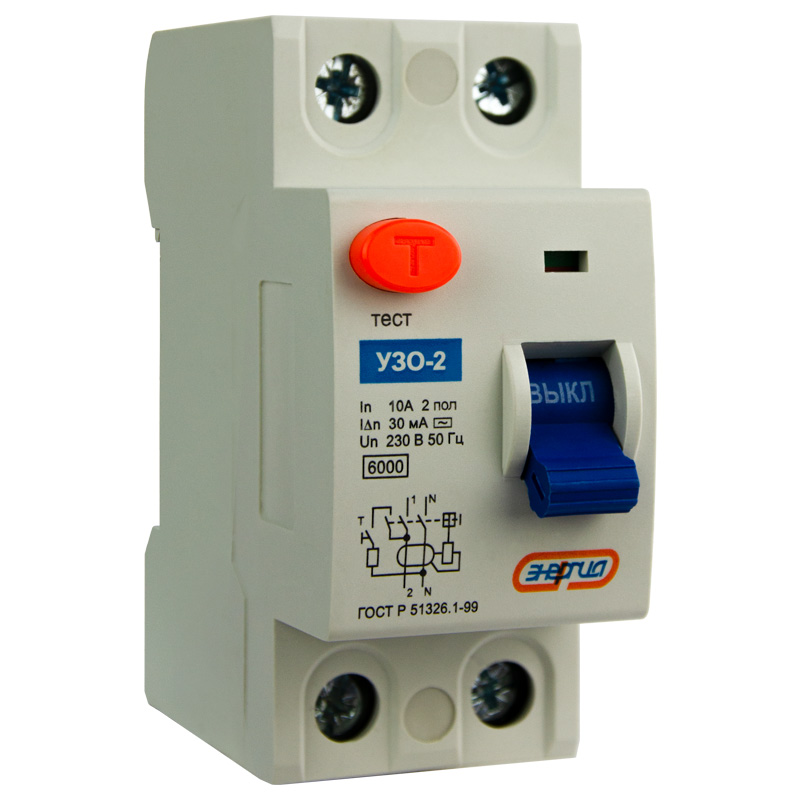

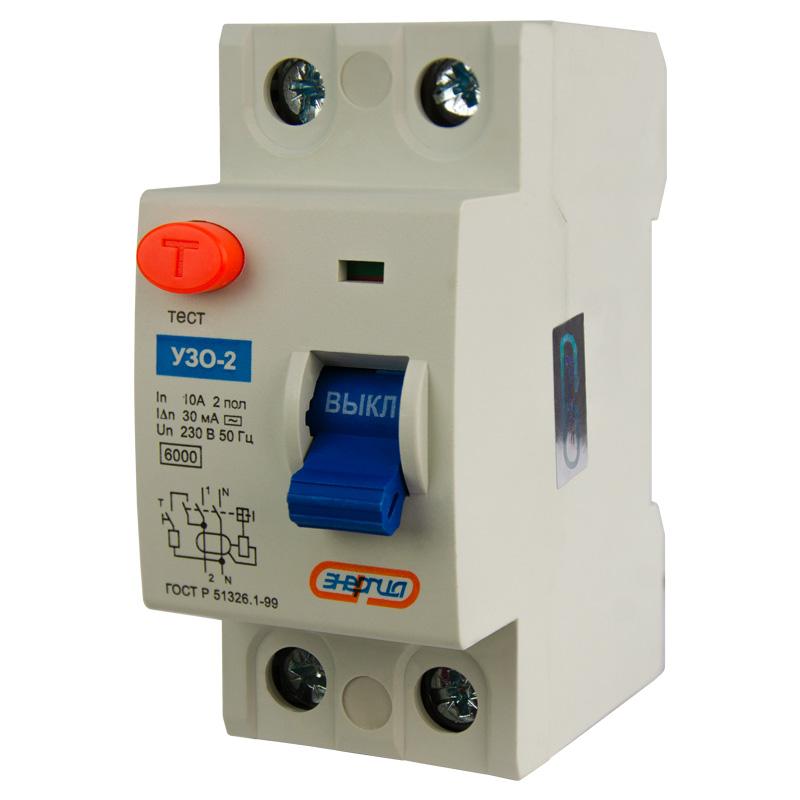

Описание Энергия АВДТ-32 (УЗО-2) 1P+N 10A 30мА AC 6кА
Энергия АВДТ-32 (УЗО-2) 1P+N 10A 30мА AC 6кА Устройство защитного отключения - механический коммутационный аппарат, состоящий из отдельных элементов, которые замеряют и сравнивают с заданными величинами дифференциальный ток и находят замыкания и размыкания электрической цепи (разъединителей). То есть, УЗО созданы для того, чтобы не допустить возможные последствия перегрузки в сети: возгораний электропроводки и пожара всей квартиры.
Устройства защитного отключения обязательно применяются в современных жилых и офисных помещениях, на складских и производственных площадях. Даже, при случайном прикосновении к оголенной проводке, устройства тут же срабатывают и отключают питание в сети.
Рекомендуем установить УЗО на каждую линию потребителей. Например: группа розеток, все освещение, электроприборы с большой мощностью. В первую очередь их устанавливают в помещении с повышенной влажностью: в душевые и ванные комнаты, на кухни и т.д.
Особенности Энергия АВДТ-32 (УЗО-2) 1P+N 10A 30мА AC 6кА
- Устройства защитного отключения УЗО работают на основе фиксации дифференциального тока, возникающего при его утечке на землю. Дифференциальный трансформатор тока служит сигнализатором наличия тока утечки, с трансформатора сигнал подается на катушку устройства отключения токового расцепителя, выполненную на основе постоянного магнита.
- Токовый расцепитель срабатывает вследствие размагничивания катушки. В обычном состоянии магнитное поле удерживает рычаг, который под действием пружины готов оторваться от магнита и отключить УЗО. Как только на обмотку подается напряжение, возникает магнитное поле обратного направления, контур размагничивается и пружина возвращает рычаг, который приводит в действие механизм отключения УЗО.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Номинальное напряжение АС, В
|
230/400
|
|
Частота, Гц
|
50
|
|
Номинальная отключающая способность, кА
|
6
|
|
Рабочая характеристика при наличии дифференциального тока
|
AC
|
|
Номинальный отключающий дифференциальный ток, mA
|
30
|
|
Число полюсов
|
1P+N
|
|
Номинальный ток, А
|
10
|
|
Ввод кабеля сечением, мм²
|
1 – 25
|
|
Износостойкость механическая, не менее
|
10 5 циклов В-О
|
|
Износостойкость электрическая, не менее
|
4000 циклов В-О
|
|
Степень защиты, IP
|
20
|
|
Рабочая температура, °С
|
от –45 до +50
|
|
Вес нетто
|
0,2 кг
|
|
Габариты
|
35х81х72 мм
|
|
Гарантия
|
12 мес.
|
Комплект поставки
|
Устройство
|
1 шт.
|
|

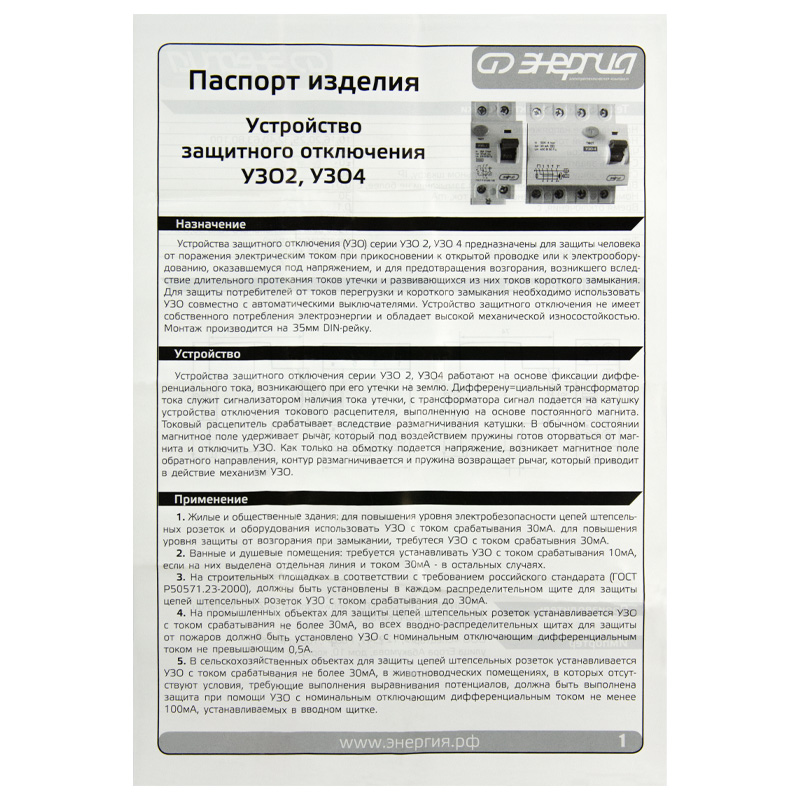

Паспорт
|
1 шт.
|
