Описание Siklu EtherHaul 1ft Heated Antenna (EH-ANT-1ft-H)

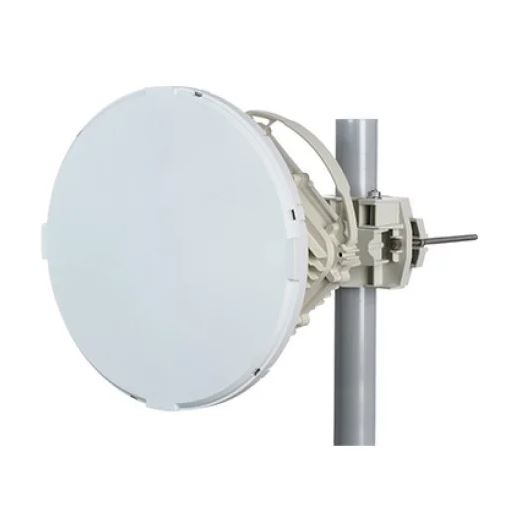

Siklu EtherHaul 1ft Heated Antenna (EH-ANT-1ft-H) Внешняя однофутовая антенна с подогревом для предотвращения скопления льда и ледяного дождя на её обтекателе EH-ANT-1ft-HR, что позволит повысить надёжность работы радиоканала с применением данного класса антенн.
Совместимыми радиоустройствами EtherHaul, использующими в своём составе однофутовые антенны EH-ANT-1ft-H, являются модели линеек:
700TX / 710TX / 1200TX / 1200F / 1200FX / 2200F / 2200FX / 2500F / 2500FX / 5500FD / 8010FX.
Для уже существующих радиолинков с использованием внешних однофутовых антенн Siklu EtherHaul 1ft Antenna и EtherHaul 1ft Antenna Dual 70/80&5 доступен комплект для установки обтекателя EH-ANT-1ft-HR. Он имеет в составе контроллер, который производит включение нагревателя, когда температура упадёт ниже 0 °С, и отключает нагреватель после того, как температура поднимется выше 0 °С. Контроль температуры может быть отключен при установке для объектов, где управление подогревом осуществляется путём включения (или отключения) питания постоянного тока для подачи электропитания на контроллер. Также в радиомодуле EtherHaul предусмотрена возможность принудительно выключить контроллер (в комплект входит USB-кабель для подключения контроллера к радиомодулю).
|
Варианты кабельной разводки (рекомендуемые максимальные расстояния для каждого типа кабеля и пары)
|
|
AWG18(1 пара)
|
AWG24(1 пара)
|
AWG26(1 пара)
|
AWG24(2 пары)
|
AWG26(2 пары)
|
AWG24(4 пары)
|
AWG26(4 пары)
|
|
172 м
|
43 м
|
27 м
|
86 м
|
54 м
|
171 м
|
107 м
|
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Диапазон рабочих частот
|
71–86 ГГц
|
|
Коэффициент усиления
|
43 дБи ± 2 дБ
|
|
Ширина луча (3 дБ)
|
0,9°
|
|
Поляризация
|
Двойная линейная вертикальная / горизонтальная
|
|
Максимальная подводимая мощность
|
10 Вт
|
|
Интерфейс
|
Круглый радиоволновод E-диапазона
|
|
Вес
|
2,2 кг
|
|
Материал
|
Пластик
|
|
Температура окружающей среды рабочая
|
-55.. +71 °С
|
|
Степень защиты
|
IP65
|
|
Гололёдная и снеговая нагрузка
|
25 мм (радиальная)
|
|
Стойкость к ветру
|
До 220 км/ч (до 160 км/ч рабочая)
|
|
Характеристики контроллера
|
|
Питание на входе
|
48 В DC
|
|
Энергопотребление
|
55 Вт (винтовой зажим внутри контроллера)
|
|
Кабель ввода постоянного тока
|
1 пара, диаметр 2 мм (мин.) / 5 мм (макс.). Варианты кабельной разводки представлены в таблице ниже.
|
|
Расстояние от антенны до контроллера
|
100 см (кабель входит в комплект)
|
|
Размеры
|
150 х 110 х 70 мм
|
|
Вес
|
550 г
|
Комплект поставки
|
Антенна
|
1 шт.
|
|
Прицельная планка
|
1 шт.
|
|
Металлический болт
|
4 шт.
|
|
Металлический угол
|
1 шт.
|
-
Производитель:
Siklu
-
Под заказ:
да
-
