Описание

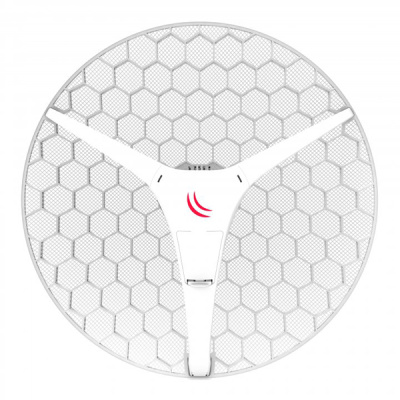

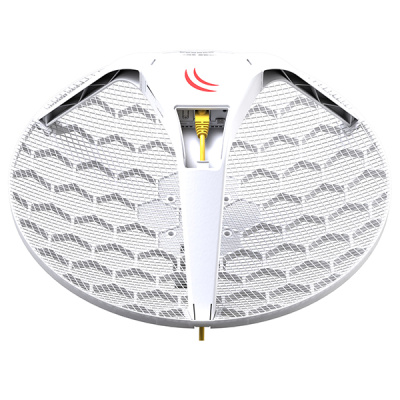

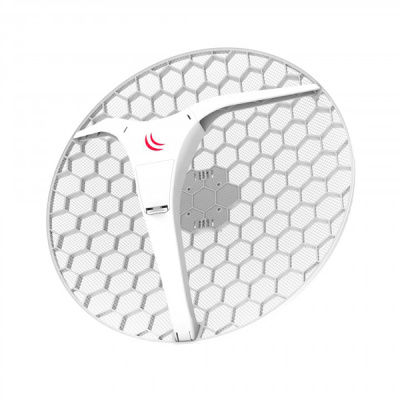

Высокомощное PtP-радиоустройство сверхбольшого форм-фактора оснащено встроенной сетчатой антенной с коэффициентом усиления 27 дБи и выходной мощностью передатчика до 28 дБм.
Поддерживает протокол Nv2 TDMA. Является старшей моделью линейки LHG. Доступен комплект из одного и четырёх устройств.
Максимальная дальность связи — в PtP-инсталляциях при полной скорости передачи данных — достигает 40 км. Сравнительные графики ниже.
|
Модель
|
Коэффициент усиления антенны
|
Мощность передатчика
|
|
LHG 2
|
18 дБи
|
25 дБм
|
|
LHG XL 2
|
21 дБи
|
25 дБм
|
|
LHG 5
|
24.5 дБи
|
25 дБм
|
|
LHG 5 ac
|
24.5 дБи
|
25 дБм
|
|
LHG XL 5 ac
|
27 дБи
|
25 дБм
|
|
LHG HP5
|
24.5 дБи
|
28 дБм
|
|
LHG XL HP5
|
27 дБи
|
28 дБм
|
Устройство поставляется готовым к монтажу: PoE-инжектор, адаптер питания и крепление для установки на мачту в комплекте.
Технические характеристики
|
Процессор
|
AR9344 600 МГц, 1 ядро
|
|
Архитектура
|
MIPSBE
|
|
ОЗУ
|
64 МБ RAM
|
|
ПЗУ
|
16 МБ Flash
|
|
Сетевой интерфейс
|
1х 10/100 Ethernet
|
|
Радиомодуль
|
Встроенный 5 ГГц, 802.11a/n
|
|
Выходная мощность
|
До 20 дБм для РФ (до 28 дБм для других стран)
|
|
MIMO
|
2x2
|
|
Беспроводной чип
|
AR9344
|
|
Рабочая частота
|
5150 - 5875 МГц
|
|
Коэффициент усиления антенны
|
27 +/- 0.5 дБи
|
|
Ширина диаграммы направленности антенны
|
6.4°
|
|
Кроссполяризационная развязка
|
21 дБ
|
|
Развязка между портами
|
18 дБ
|
|
Коэффициент обратного излучения
|
35 дБ
|
|
Затухание несогласованности
|
14 дБ
|
|
КСВН
|
1.5:1
|
|
Питание на входе
|
10 - 28 В DC Passive PoE
|
|
Ветровая нагрузка
|
186 Н при 205 км/ч
|
|
Температура окружающей среды рабочая
|
-40.. +70 °C
|
|
Влажность окружающей среды рабочая
|
5.. 95% без конденсата
|
|
Испытание на шок и вибрацию
|
ETSI300-019-1.4
|
|
Спецификация ETSI
|
EN 302 326 DN2
|
|
Размеры 1 устройства
|
Ø 550 x 245 мм (в упаковке: 585 x 595 x 138 мм)
|
|
Вес 1 устройства
|
945 г (в упаковке: 2.99 кг)
|
|
Максимальное энергопотребление
|
7 Вт
|
|
Операционная система
|
RouterOS Level 3
|
|
Рабочая частота
|
5 ГГц
|
|
Количество портов Ethernet
|
1
|
|
Межсетевой экран (Firewall)
|
Да
|
|
DHCP-сервер
|
Да
|
|
Выходная мощность
|
28 дБм
|
|
Тип антенны
|
встроенная
|
|
Частота процессора
|
600 МГц
|
|
Питание по PoE
|
Passive PoE 24 В
|
|
Линейка
|
MikroTik LHG
|
|
Стандарт радио в основе
|
802.11a; 802.11n
|
|
Мощность передатчика для России
|
20 дБм
|
Спецификация радиочасти
|
Модель
|
LHG 5
|
LHG HP5
|
LHG XL HP5
|
|
СКОРОСТЬ
|
Мощность передатчика
|
Чувствительность приёмника
|
Мощность передатчика
|
Чувствительность приёмника
|
Мощность передатчика
|
Чувствительность приёмника
|
|
|
(дБм)
|
|
6 Мбит/с
|
25
|
-96
|
28
|
-96
|
28
|
-96
|
|
54 Мбит/с
|
20
|
-80
|
25
|
-80
|
25
|
-80
|
|
MCS0
|
25
|
-96
|
28
|
-96
|
28
|
-96
|
|
MCS7
|
19
|
-75
|
24
|
-75
|
24
|
-75
|
Результаты замера производительности процессора
|
RBLHG-5HPnD-XL
|
AR9344 (600 МГц) тест через один порт 100M
|
|
Режим
|
Конфигурация
|
1518 байт
|
512 байт
|
64 байт
|
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
|
Мост
|
отсутствует (fast path)
|
8.1
|
98.4
|
23.5
|
96.3
|
148.0
|
75.8
|
|
Мост
|
25 правил фильтрации моста
|
8.1
|
98.4
|
23.5
|
96.3
|
87.6
|
44.9
|
|
Маршрутизация
|
отсутствует (fast path)
|
8.1
|
98.4
|
23.5
|
96.3
|
148.0
|
75.8
|
|
Маршрутизация
|
25 простых очередей
|
8.1
|
98.4
|
23.5
|
96.3
|
106.6
|
54.6
|
|
Маршрутизация
|
25 правил фильтрации IP
|
8.1
|
98.4
|
23.5
|
96.3
|
60.5
|
31.0
|

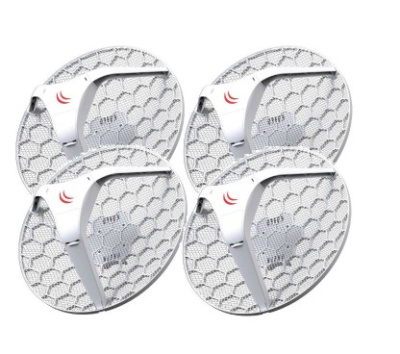

Комплект поставки
|
Радиоустройство
|
4 шт.
|
|
Адаптер питания 24 В, 0.38 А
|
4 шт.
|
|
PoE-инжектор
|
4 шт.
|
|
Металлический хомут
|
8 шт.
|
|
Комплект креплений
|
4 шт.
|
-
Производитель:
Mikrotik
-
Под заказ:
да
-
Документация:
Загрузить
