Описание

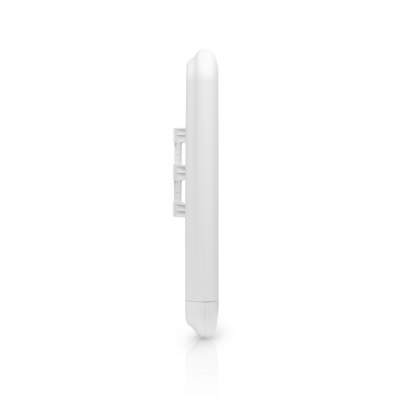

Компактное и высокопроизводительное клиентское устройство для внутреннего и внешнего использования. Классический дизайн NanoStation с обновлённым проприетарным чипсетом airMAX ac и выделенным для управления Wi-Fi радиомодулем, упрощающим поддержку приложения U Mobile и обеспечивающим быструю настройку.
Мощная операционная система airOS 8, обладающая такими функциями, как поддержка протокола airMAX ac и радиочастотный анализ в режиме реального времени. Улучшенный дизайн, в свою очередь, повышает удобство использования.
NanoStation 5AC является отличным решением для построения простого моста по схеме "Точка-Точка" или для использования в качестве клиентского устройства в схеме "Точка-Многоточка".
Особенности
- Технология airView. При помощи анализатора спектра, работающего в реальном времени благодаря использованию отдельного радиомодуля, вы можете оперативно выявлять признаки шума и точно проектировать сети в плане загруженности эфира.
- Технология airMAX ac. Протокол TDMA (Time Division Multiple Access) airMAX ac позволяет каждому клиенту посылать и принимать данные, используя предопределённые промежутки времени. Этот метод «временных слотов» устраняет конфликты скрытых узлов и повышает эффективность эфирного времени.
- Усовершенствованная защита от перенапряжений. В NanoStation 5AC применены современные технологии для защиты от скачков напряжения, электростатического разряда и электромагнитных импульсов.
- Улучшенная и эффективная конструкция. Радиомодуль и антенна объединены вместе в одном корпусе, что позволяет NanoStation 5AC в целом занимать меньше места.

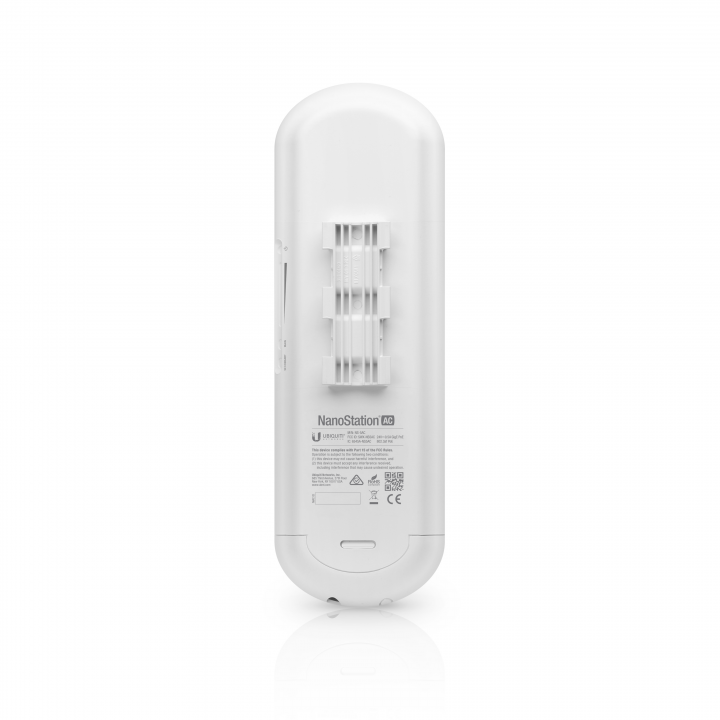

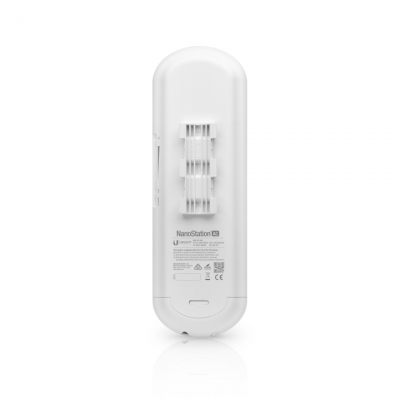

- Быстрая установка. Для монтажа на мачту не требуется дополнительный крепёж. Для установки на стену потребуется всего одно крепление (не входит в комплект поставки).

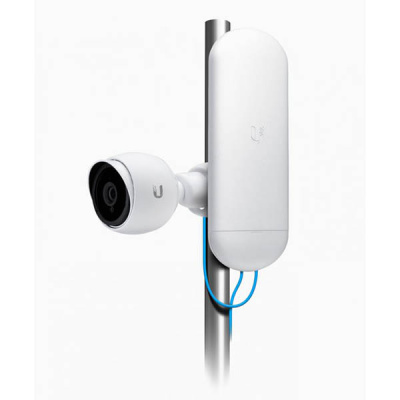

- Раздача PoE. Используйте второй Ethernet-порт для того, чтобы удобно подключить внешное устройство. Например, камеру наблюдения для обеспечения безопасности и бесшовной интеграции IP-видео.
- Мобильное приложение UMobile. Вы можете мгновенно получить доступ к интерфейсу конфигурации airOS через фирменное приложение UMobile. Оно позволяет выполнять настройку и управление, а также предлагает различные варианты конфигурации.
Технические характеристики
Размеры
|
257 x 84 x 30 мм - с креплением
257 x 84 x 41 мм - без крепления
|
Вес
|
0.233 кг
|
>Блок питания
|
24 В, 0.5 А Gigabit PoE (входит в комплект поставки)
|
Максимальное энергопотребление
|
8.5 Вт
|
Способ питания
|
802.3af альтернатива A (пины: 1, 2 (+); 3, 6 (-))
24 В Passive PoE (пины: 4, 5 (+); 7, 8 (-))
|
Усиление
|
16 дБи
|
Сетевой интерфейс
|
2х 10/100/1000 Мбит/с Ethernet-порт
|
Ширина канала
|
10/20/30/40/50/60/80 МГц
|
Процессор
|
Atheros MIPS 74Kc, 560 МГц
|
ОЗУ
|
64 МБ DDR2
|
Кросс-поляризационная развязка мин.
|
20 дБ
|
Макс. КСВН
|
1.6:1
|
Ширина луча
|
45°
|
Поляризация
|
Двойная линейная
|
Выходная мощность
|
До 20 дБм для РФ (до 25 дБм для других стран)
|
Корпус
|
Стойкий к УФ-излучению поликарбонат
|
Светодиодные индикаторы
|
1х Питание, Eth1, Eth2; 1х Сила сигнала
|
Монтаж
|
На мачту (всё необходимое входит в комплект поставки)
|
Температура окружающей среды рабочая
|
-40.. +70 °C
|
Влажность окружающей среды рабочая
|
5.. 95% без конденсата
|
Защита от электростатического разряда / электромагнитного импульса
|
По воздуху: ±24 кВ
При контакте: ±24 кВ
|
Испытание на удар и вибрацию
|
ETSI300-019-1.4
|
Рабочая частота
|
5 ГГц
|
Количество портов Ethernet
|
2
|
Межсетевой экран (Firewall)
|
Да
|
DHCP-сервер
|
Да
|
Выходная мощность
|
25 дБм
|
Тип антенны
|
встроенная
|
Частота процессора
|
560 МГц
|
Гигабитные порты Ethernet
|
Да
|
Питание по PoE
|
802.3af; Passive PoE 24 В
|
Постоянный анализ эфира
|
Да
|
Линейка
|
Ubiquiti NanoStation
|
Стандарт радио в основе
|
802.11ac
|
Мощность передатчика для России
|
20 дБм
|
Спецификация радиомодуля
Диапазон рабочих частот
|
5150-5875 МГц
|
|
Скорость передачи
|
Мощность передатчика
|
Чувствительность приёмника
|
Погрешность
|
airMAX ac
|
1x BPSK (½)
|
25 дБм
|
-96 дБм
|
+/-2 дБ
|
2x QPSK (½)
|
25 дБм
|
-95 дБм
|
+/-2 дБ
|
2x QPSK (¾)
|
25 дБм
|
-92 дБм
|
+/-2 дБ
|
4x 16QAM (½)
|
25 дБм
|
-90 дБм
|
+/-2 дБ
|
4x 16QAM (¾)
|
25 дБм
|
-86 дБм
|
+/-2 дБ
|
6x 64QAM (⅔)
|
25 дБм
|
-83 дБм
|
+/-2 дБ
|
6x 64QAM (¾)
|
24 дБм
|
-77 дБм
|
+/-2 дБ
|
6x 64QAM (⅚)
|
23 дБм
|
-74 дБм
|
+/-2 дБ
|
8x 256QAM (¾)
|
21 дБм
|
-69 дБм
|
+/-2 дБ
|
8x 256QAM (⅚)
|
21 дБм
|
-65 дБм
|
+/-2 дБ
|
-
Производитель:
Ubiquiti
-
Документация:
Загрузить
