Описание LigoWave LigoDLB 5-90n (DLB-5-90N)

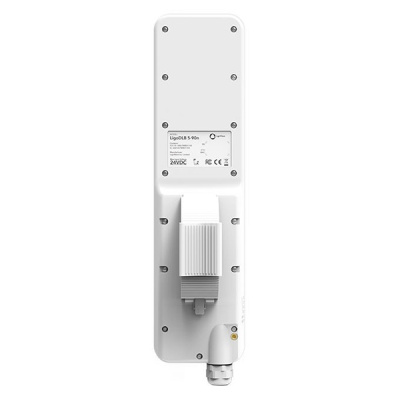

LigoWave LigoDLB 5-90n (DLB-5-90N) Компактная высокопроизводительная базовая станция 5 ГГц для PtMP-схем — улучшенная версия LigoDLB 5-90; оснащена усовершенствованным радиомодулем с поддержкой MIMO 2х2 и встроенной секторной антенной 90° (18 дБи) двойной поляризации. Модель стала легче и проще в установке. Корпус из поликарбонатного пластика с УФ-ингибитором гарантирует долговечность уличной эксплуатации устройства под воздействием прямых солнечных лучей без риска поломки.
Многофункциональная операционная система оптимизирована для высокопроизводительной беспроводной связи в PtMP-сетях. Фирменная технология хранения резервного образа прошивки позволяет удалённо обновлять программное обеспечение базовой станции, не опасаясь при этом отключения электроэнергии. В случае неудачного обновления прошивки устройство будет автоматически перезагружено с использованием резервной копии прошивки.
Надёжная аппаратная платформа. Мощный процессор нового поколения Atheros SoC AR9342 (535 МГц) обеспечивает улучшенную производительность — гарантируя пропускную способность до 170 Мбит/с — и увеличенную почти вдвое скорость пакетной обработки (80000 пак/с). Повышенный объём ОЗУ позволяет подключить несколько пользователей к одной базовой станции, а больший объём ПЗУ делает возможным хранить запасной дополнительный образ прошивки для автоматического восстановления.
Встроенная защита от скачков напряжения.
Защита 3 кВ линия-земля и 1 кВ линия-линия позволяет устройству работать в неблагоприятной погодной обстановке и условиях нестабильных электрических сетей.
Малый форм-фактор. Всепогодный уменьшенный корпус выполнен согласно стандарту IP-66 и сокращает транспортные расходы за счёт снижения размера упаковки. Отсутствие металлических частей в новой конструкции устройства облегчает его и делает устойчивым к коррозии. Базовая станция протестирована на вибрацию, воздействие экстремальных температур, морской воды, падение, пыль и соответствие стандартам для защиты от импульсных скачков напряжения с целью обеспечения непревзойдённого в отрасли уровня надёжности.
Новое крепление. Регулируемый монтажный кронштейн упрощает сборку и установку. Его две легко стыкующихся части позволяют наклонять устройство вверх и вниз при монтаже на мачту, а металлический хомут (в комплекте) обеспечивает надёжную фиксацию LigoDLB 5-90n даже в экстремальных климатических условиях. Для настенного монтажа разработано DLB Wall Mount.
LigoWave OS. Простая в использовании, многофункциональная операционная система обеспечивает всем LigoDLB-устройствам безупречную работу и облегчает развёртывание сетей.
ОС включает все функции, необходимые для построения быстрых, развитых и надёжных PtMP-сетей. Это поддержка IPv6 в режимах моста и маршрутизатора, протоколы обнаружения SSDP и Bonjour, гибкая система ограничения скорости трафика, опция 82 DHCP и др. Модели линейки LigoDLBac обратно совместимы с LigoDLB-устройствами посредством использования проприетарного протокола iPoll 3.
iPoll 3: интеллектуальный проприетарный поллинговый протокол. Повышает производительность в сценариях PtMP (“Точка-Многоточка”). Это инновационное решение по устранению задержек при передаче данных и помех от устройств соседних кластеров в беспроводных PtMP-инсталляциях. iPoll 3 гарантирует надёжную связь даже в перегруженных средах — до 64 клиентских устройств, подключённых к базовой станции.
Подробнее
Поддержка сценария Hotspot. Начиная с версии 7.52 доступно использование прошивки Infinity на устройствах LigoDLB для уличных хот-спотов и других связанных с ними приложений. После обновления прошивки базовая станция DLB из PtP- / PtMP-радиоустройства преобразуется в точку доступа для уличных хот-спот-сетей.
Особенности LigoWave LigoDLB 5-90n (DLB-5-90N)
- Работа в диапазоне 5.150 — 5.850 ГГц
- Высокая выходная мощность радиомодуля: 29 дБм
- Встроенная секторная антенна 90° с двойной поляризацией и коэффициентом усиления 18 дБи
- Мощная и гибкая операционная система
- Двойной образ прошивки
- Пропускная способность: 170 Мбит/с
- Увеличенная почти вдвое пакетная производительность: 80000 пак/с
- Интеллектуальный проприетарный поллинговый протокол iPoll 3
- Соответствие стандарту защиты IP-66
- Интуитивно понятный пользовательский интерфейс на базе технологии HTML 5
- Крепление на мачту
- Обеспечение превосходной производительности при доступе к сети Интернет, видеонаблюдении и организации связи в сельских поселениях
Технические характеристики
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
Процессор
|
1,2 ГГц Marvel Armada
|
Беспроводной протокол
|
W-Jet V
|
Поддержка MIMO
|
2x2 MIMO
|
Схемы модуляции
|
OFDM (256-QAM, 64-QAM, 16-QAM, QPSK, BPSK)
|
Канальная скорость при 80 МГц
|
866, 780, 650, 585, 520, 390, 260, 195, 130, 65 Мбит/с
|
Режим дуплекса
|
TDD (дуплексирование с разделением по времени)
|
Коррекция ошибок
|
BCC, LDPC
|
Антенна
|
Встроенная направленная панельная антенна 2x2 MIMO с усилением 23 дБи
|
Кабельные интерфейсы
|
2x RJ45 10/100/1000 Мбит/с Base-T (первый PoE IN, второй PoE OUT)
|
Способ питания
|
PoE 802.3af (PoE 802.3af/at инжектор и блок питания AC/DC в комплекте), цепь постоянного тока гальванически изолирована от земли
|
Напряжение питания
|
42–57 В DC
|
Максимальное энергопотребление
|
8,6 Вт
|
Параметры раздаваемого питания
|
PoE 802.3af, 48 В DC, до 12,95 Вт
|
Размеры
|
379 х 387 х 51 мм (без кронштейна)
|
Длина кронштейна до мачты
|
124 мм
|
Поддерживаемый диаметр мачты
|
10–124 мм (диаметры мачт для крепления устройств LigoWave)
|
Регулировка угла наклона
|
+25 / -45°
|
Вес
|
3,9 кг (с кронштейном)
|
Температура окружающей среды рабочая
|
-40.. +65 °C
|
Влажность окружающей среды рабочая
|
0.. 90% (без конденсации)
|
Параметры антенны
|
Диапазон частот
|
4900–5900* МГц
|
Усиление
|
23 дБи
|
Поляризация
|
Двойная линейная
|
КСВН
|
1.5:1
|
Угол излучения в горизонтальной плоскости (горизонтальная поляризация)
|
6°
|
Угол излучения в горизонтальной плоскости (горизонтальная поляризация)
|
7°
|
Угол излучения в вертикальной плоскости
|
9°
|
Параметры PoE-инжектора
|
Диапазон входного напряжения (DC)
|
44–57 В
|
Выход
|
По стандарту IEEE 802.3af/at
|
Выходная мощность
|
До 28 Вт
|
Контакты выхода
|
RJ45 контакты 1, 2, 4, 5 (+) и 3, 6, 7, 8 (-)
|
Скорость передачи данных
|
10/100/1000 Мбит/с
|
Защита от скачков напряжения
|
2 кВ линия-линия6 кВ линия-земля (выходной разъём)
|
Разъём данных
|
RJ45
|
Разъём данных и выхода питания
|
RJ45
|
Температура окружающей среды рабочая
|
-40.. +65 °C
|
Длина кабеля UTP/FTP
|
Максимум 100 м общая (от коммутатора к устройству)
|
Размеры
|
117 х 87 х 34 мм
|
Вес
|
270 г
|
Гарантия
|
24 мес.
|
Комплект поставки
LigoPTP RapidFire 5-23
|
1 шт.
|
Болт М8
|
7 шт.
|
PoE-инжектор 802.3af/at
|
1 шт.
|
Блок питания AC/DC
|
1 шт.
|
Крепёжный кронштейн
|
1 шт.
|
