Описание

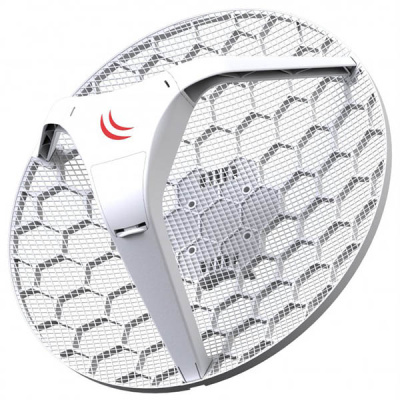

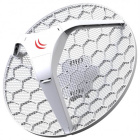

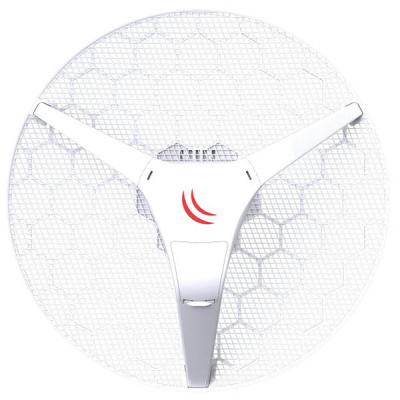

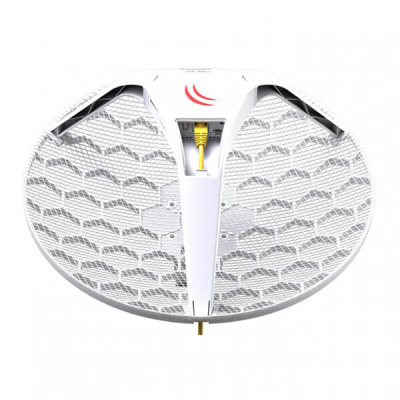

Компактное и лёгкое радиоустройство диапазона 2.4 ГГц с интегрированной сетчатой антенной (18 дБи) двойной поляризации разработано для линий связи "Точка-Точка" или использования в качестве CPE-устройства на больших расстояниях.
Поддерживает протокол Nv2 TDMA. Является младшей моделью LHG-линейки, в которую также входят LHG 5, LHG 5 ас, LHG HP5 и LHG XL HP5.
Конструкция сетки обеспечивает защиту от ветра, а встроенная антенна — отсутствие потерь в кабеле.

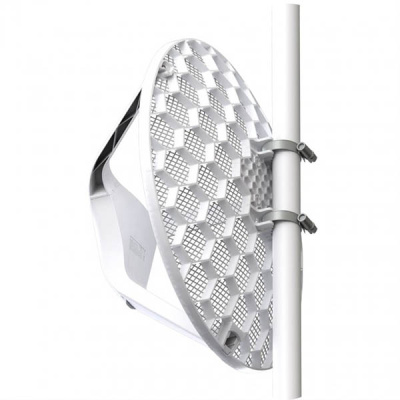

Устройство поставляется в разобранном виде для более компактной доставки. При этом оно удобно и легко собирается, подключение заземления также не вызовет трудностей. Небольшой адаптер (в комплекте) можно установить внизу или вверху корпуса устройства в месте крепления к мачте. Он позволяет направлять антенну вверх или вниз, итого доступны три положения: -5°, 0°, +5°.
|
Модель
|
Коэффициент усиления антенны
|
Мощность передатчика
|
|
LHG 2
|
18 дБи
|
25 дБм
|
|
LHG 5
|
24.5 дБи
|
25 дБм
|
|
LHG 5 ac
|
24.5 дБи
|
25 дБм
|
|
LHG HP5
|
24.5 дБи
|
28 дБм
|
|
LHG XL HP5
|
27 дБи
|
28 дБм
|
Технические характеристики
|
Процессор
|
QCA9533 650 МГц, 1 ядро
|
|
Архитектура
|
MIPS-BE
|
|
ОЗУ
|
64 МБ
|
|
ПЗУ
|
16 МБ Flash
|
|
Сетевой интерфейс
|
1х 10/100 Ethernet
|
|
Радиомодуль
|
Встроенный 2.4 ГГц, 802.11b/g/n
|
|
Выходная мощность
|
До 20 дБм для РФ (до 25 дБм для других стран)
|
|
MIMO
|
2x2
|
|
Беспроводной чип
|
QCA9533
|
|
Рабочая частота
|
2412 - 2484 МГц
|
|
Коэффициент усиления антенны
|
18 +/- 0.5 дБи
|
|
Ширина диаграммы направленности антенны
|
18°
|
|
Кросс-поляризационная развязка
|
15 дБ
|
|
Развязка между портами
|
23 дБ
|
|
Коэффициент обратного излучения
|
25 дБ
|
|
Способ питания
|
Passive PoE 10-30 В
|
|
Ветровая нагрузка
|
186 Н при 205 км/ч
|
|
Температура окружающей среды рабочая
|
-40.. +70 °C
|
|
Влажность окружающей среды рабочая
|
5.. 95% без конденсата
|
|
Испытание на шок и вибрацию
|
ETSI300-019-1.4
|
|
Спецификация ETSI
|
EN 302 326 DN2
|
|
Размеры
|
Ø 391 x 222 мм (в упаковке: 450 x 450 x 145 мм)
|
|
Вес
|
560 г (в упаковке: 1.98 кг)
|
|
Максимальное энергопотребление
|
5 Вт
|
|
Операционная система
|
RouterOS Level 3
|
|
Рабочая частота
|
2.4 ГГц
|
|
Количество портов Ethernet
|
1
|
|
Межсетевой экран (Firewall)
|
Да
|
|
DHCP-сервер
|
Да
|
|
Тип антенны
|
встроенная
|
|
Частота процессора
|
650 МГц
|
|
Рабочая температура (от)
|
-40 °C
|
|
Рабочая температура (до)
|
+70 °C
|
|
Питание по PoE
|
Passive PoE 24 В
|
|
Линейка
|
MikroTik LHG
|
|
Стандарт радио в основе
|
802.11b; 802.11g; 802.11n
|
|
Мощность передатчика для России
|
20 дБм
|
Спецификация радиочасти
|
СКОРОСТЬ
|
Мощность передатчика
|
Чувствительность приёмника
|
|
|
(дБм)
|
|
1 Мбит/с
|
25
|
-100
|
|
6 Мбит/с
|
25
|
-94
|
|
11 Мбит/с
|
25
|
-93
|
|
54 Мбит/с
|
22
|
-80
|
|
MCS0
|
25
|
-94
|
|
MCS7
|
21
|
-75
|
Результаты замера производительности процессора
|
RBLHG-2nD
|
QCA9533 (650 МГц) тест через один порт 100M
|
|
Режим
|
Конфигурация
|
1518 байт
|
512 байт
|
64 байт
|
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
|
Мост
|
отсутствует (fast path)
|
8.1
|
98.4
|
23.5
|
96.3
|
173.6
|
88.9
|
|
Мост
|
25 правил фильтрации моста
|
8.1
|
98.4
|
23.5
|
96.3
|
70.9
|
36.3
|
|
Маршрутизация
|
отсутствует (fast path)
|
8.1
|
98.4
|
23.5
|
96.3
|
160.8
|
82.3
|
|
Маршрутизация
|
25 простых очередей
|
8.1
|
98.4
|
23.5
|
96.3
|
90.8
|
46.5
|
|
Маршрутизация
|
25 правил фильтрации IP
|
8.1
|
98.4
|
23.5
|
96.3
|
43.2
|
22.1
|
Комплект поставки
|
Радиоустройство
|
1 шт.
|
|

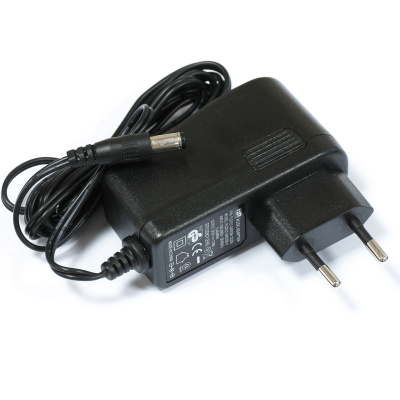

Адаптер питания 24 В, 0.38 А
|
1 шт.
|
|

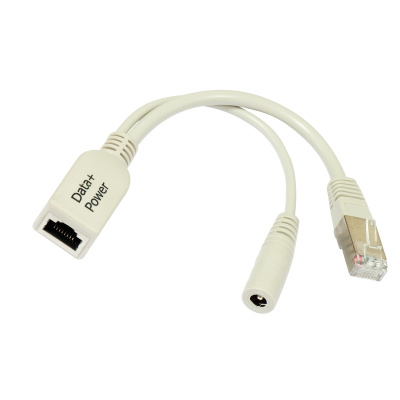

PoE-инжектор
|
1 шт.
|
|

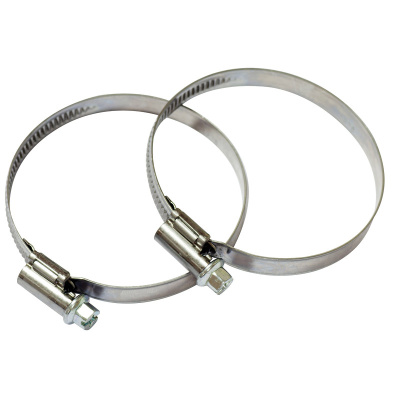

Металлический хомут
|
2 шт.
|
|

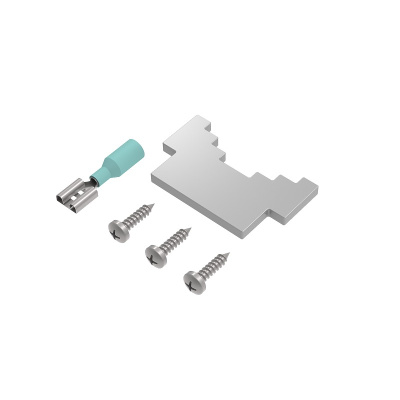

Комплект креплений
|
1 шт.
|
-
Производитель:
Mikrotik
-
Под заказ:
да
-
Документация:
Загрузить
