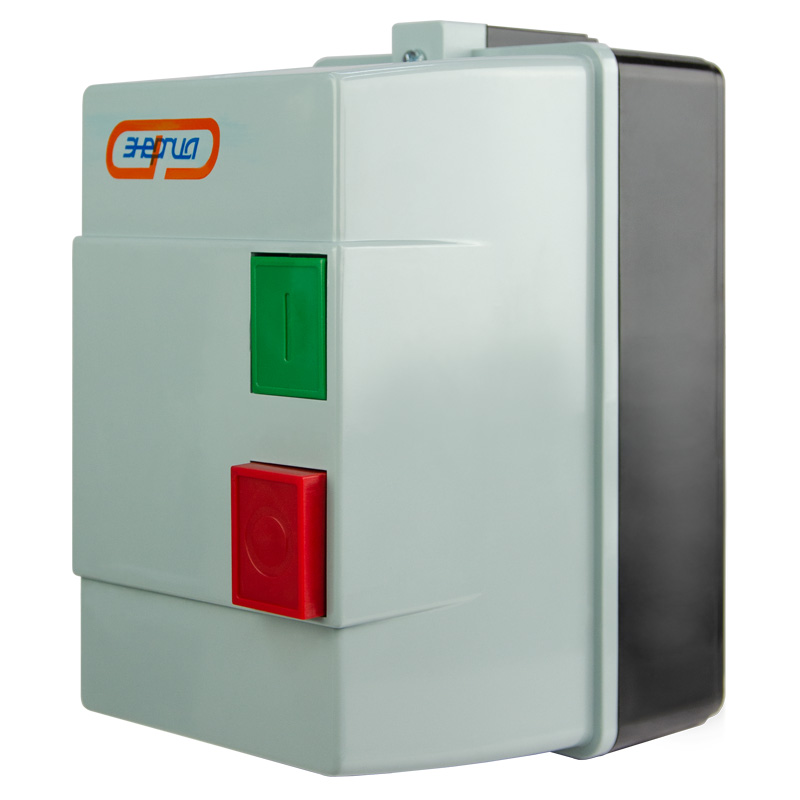

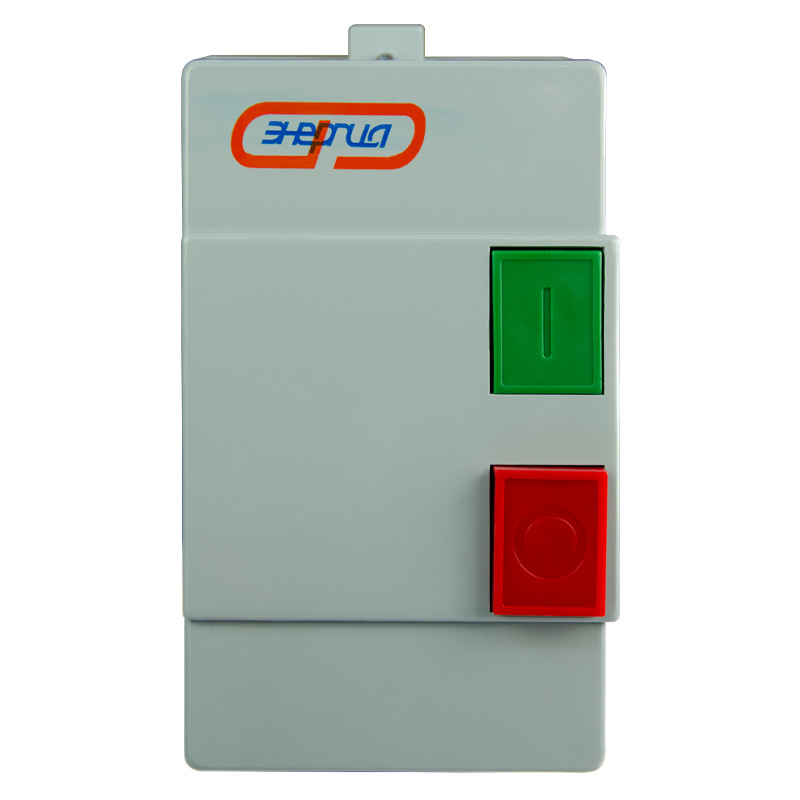

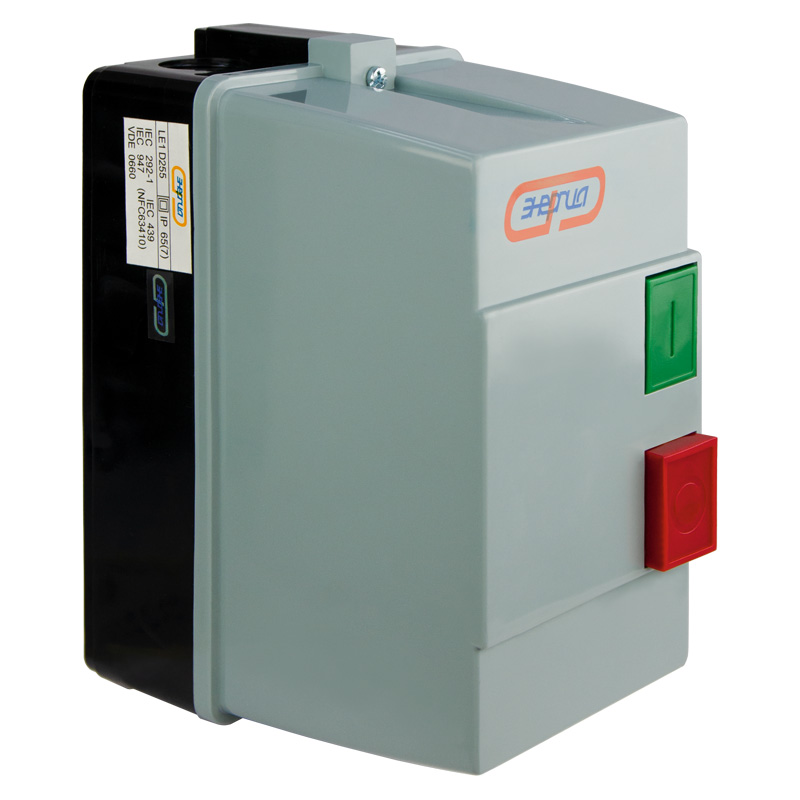

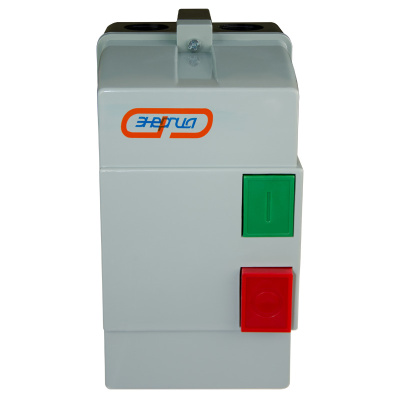

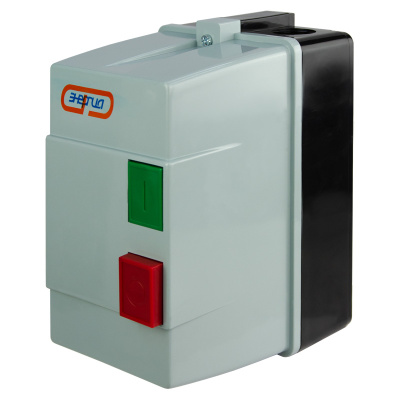

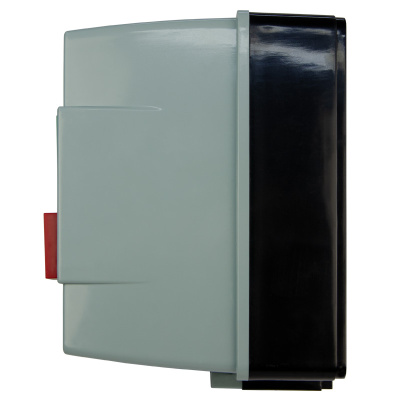

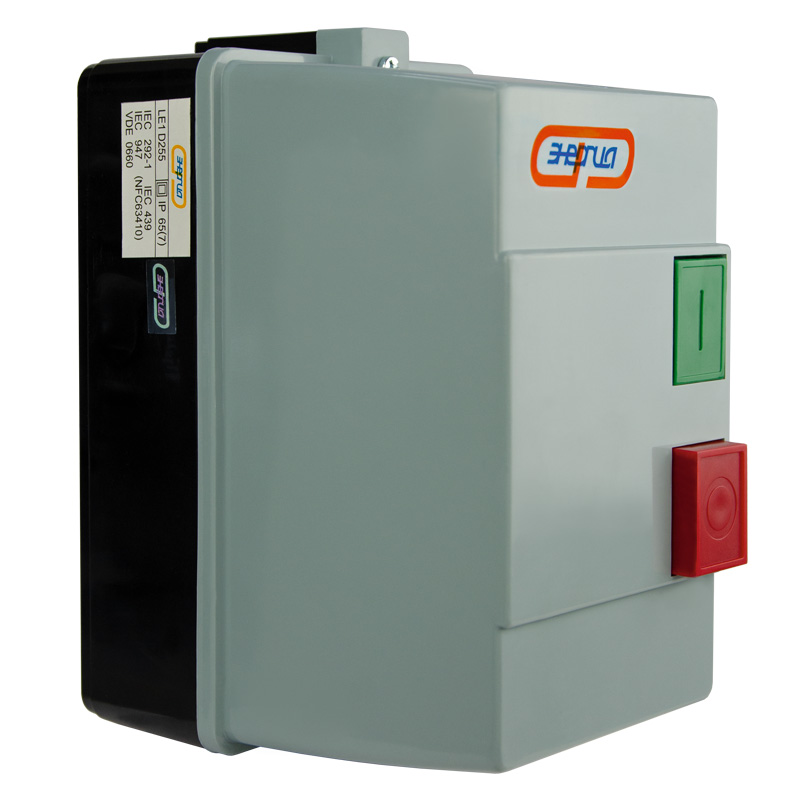

Описание ЭНЕРГИЯ LE1-D25 25А
ЭНЕРГИЯ LE1-D25 25А Магнитные пускатели серии LE1-D предназначены для дистанционного пуска непосредственным подключением к сети и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором, а также для защиты электродвигателей от перегрузок недопустимой продолжительности и сверхтоков, возникающих при обрыве одной из фаз.
При воздействии на конопку «Пуск», подается напряжение на управляющую катушку пускателя, протекающий ток создает магнитное поле, подвижная часть магнитной системы притягивается к неподвижной. Подвижные контакты перемещаются и замыкаются с неподвижными, соединяя силовую цепь.
При снятии напряжения с катушки под действием пружины подвижная часть магнитной ситемы отходит от неподвижной, размыкая контакты, разрывая силовую цепь и коммутируя вспомогательную.
В случае использования теплового реле, осуществляется защита от длительных перегрузок и коротких замыканий. Нажатием на кнопку «Стоп» осуществляется ручное управление контактором (выключение).
Особенности ЭНЕРГИЯ LE1-D09 9А
- При нормальном режиме работы магнитный пускатель допускает 3-5 (иногда до 10) млн. циклов включение-выключение.
- Магнитный пускатель может работать с частотой 15-1200вкл/ч, а магнитный пускатель малой мощности - с частотой до 3000вкл/ч.
Технические характеристики
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
| Номинальное напряжение АС, В |
230, 400 |
| Частота, Гц |
50 |
| Напряжение катушки AC, В |
220 |
| Номинальный ток (AC3), А |
25 |
| Номинальный ток (АС1), А |
43 |
| Номинальная мощность (АС3), кВт |
11 |
| Комбинация контактов |
1НО |
| Термореле |
LR2-D1322 |
| Механическая износостойкость, циклов, не менее |
1*107 |
| Электрическая износостойкость циклов, не менее |
2*10⁶ |
| Степень защиты, IP |
65 |
| Рабочая температура ⁰С |
от -25 до +50 |
| Габаритные размеры (мм) |
166*145*140 |
| Гарантия |
12 мес. |
Комплект поставки
| Разъединитель |
1 шт. |

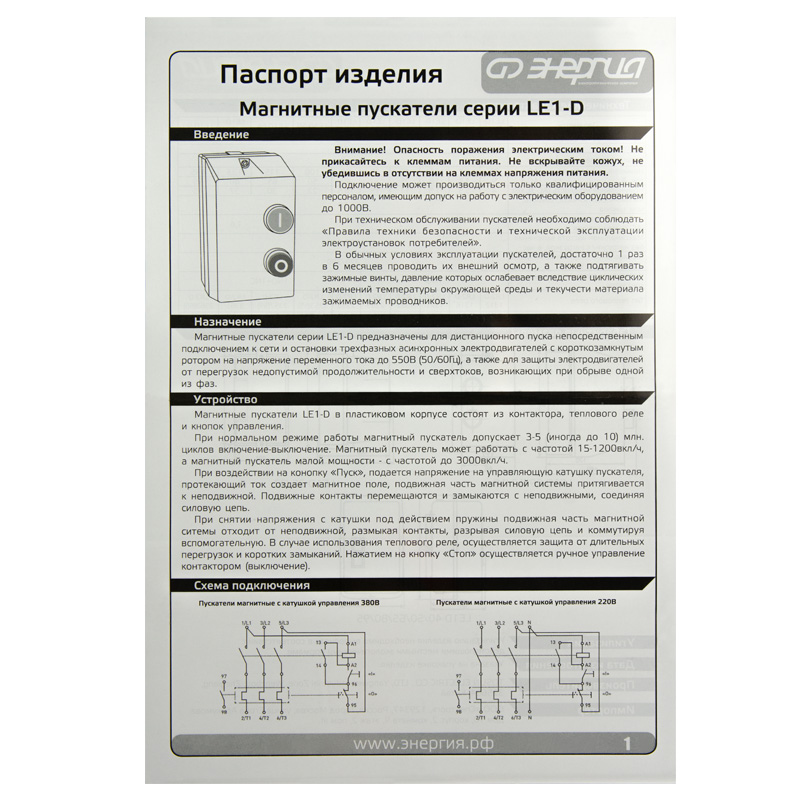

| Паспорт |
1 шт. |
