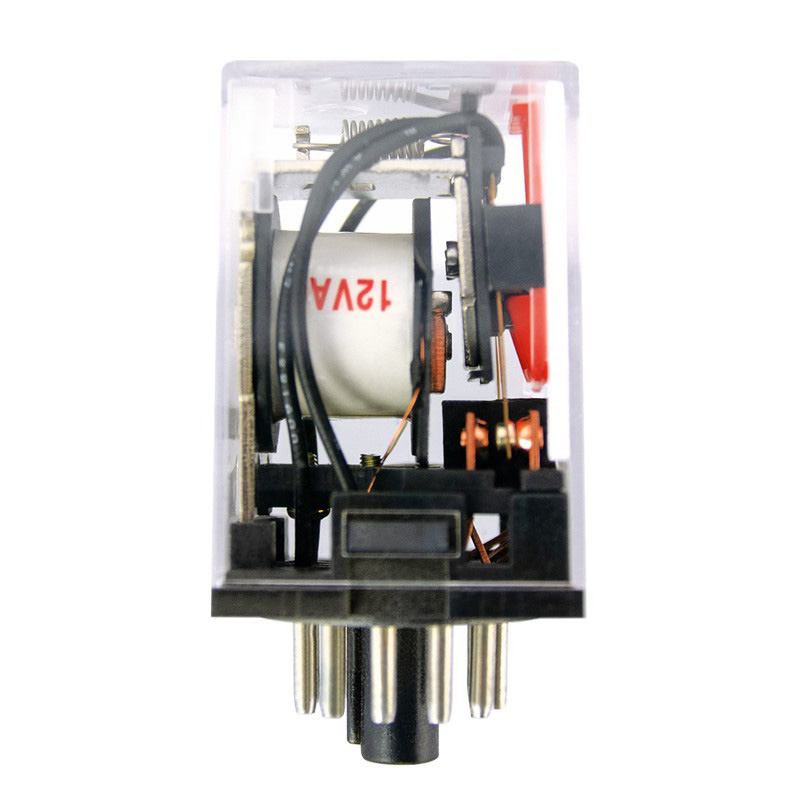

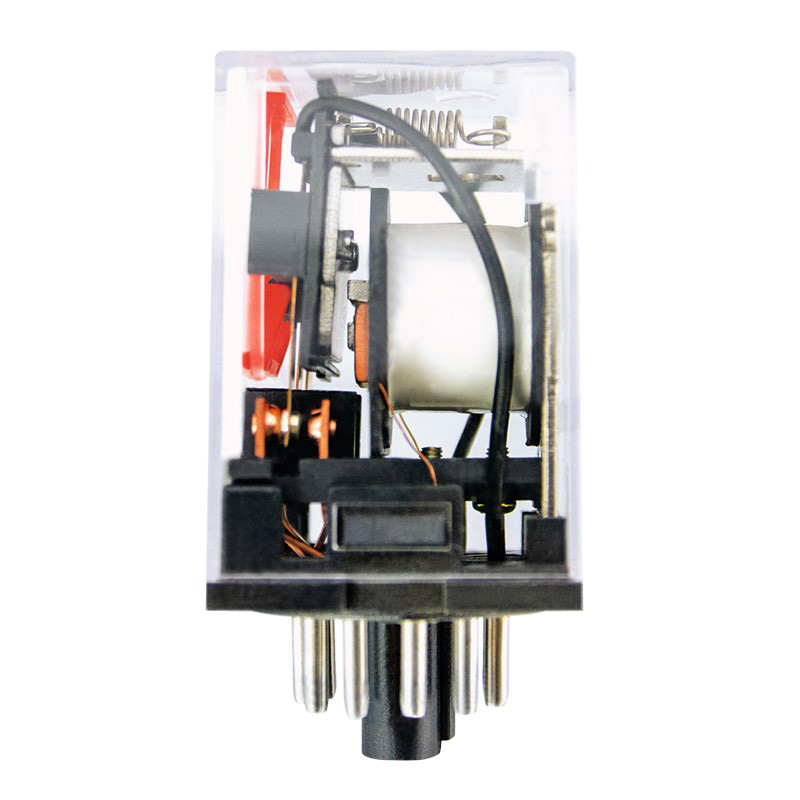

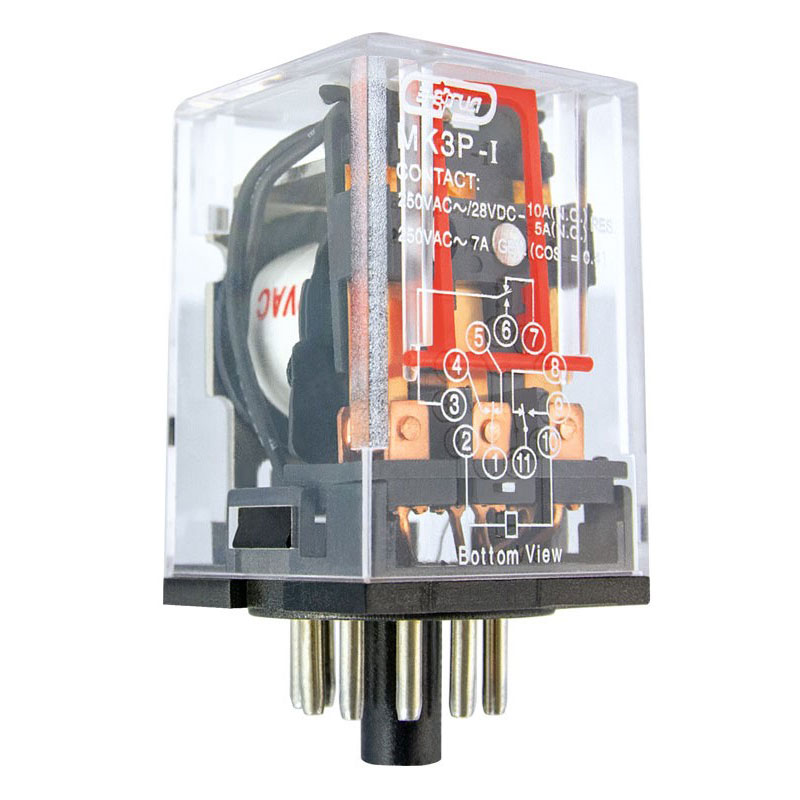

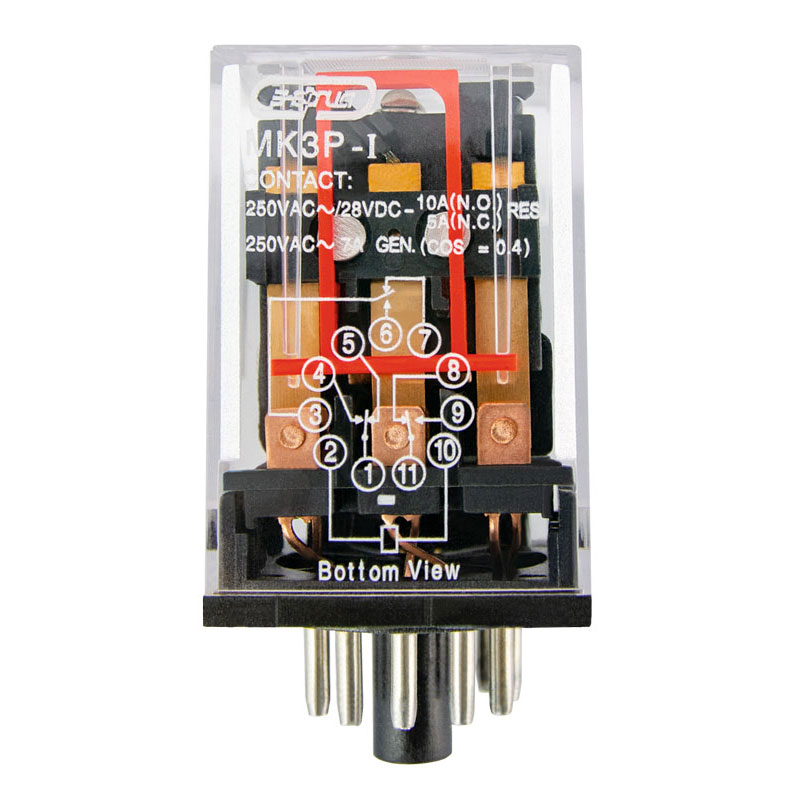

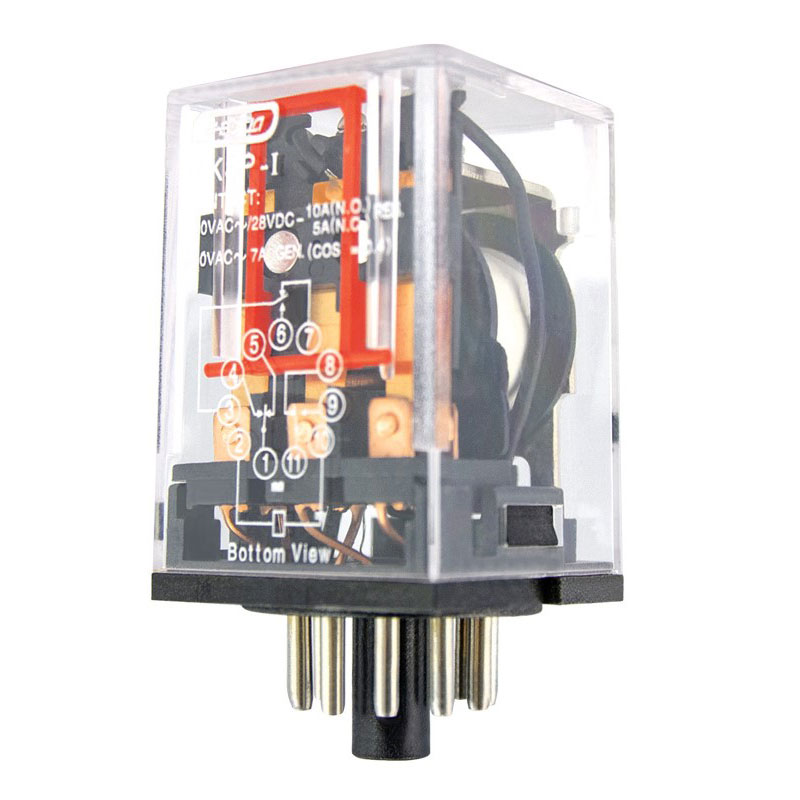

Описание Энергия 3SJ5 3P-1 (MK3P-I) АC 12 V
Энергия 3SJ5 3P-1 (MK3P-I) АC 12 V Реле промежуточное серии МК предназначены для коммутации вспомогательных цепей и цепей управления, сигнализации и защиты.
Промежуточные реле МК широко применяются в цепях управления при переключении цепей как постоянного, так и переменного тока. Используются в различных устройствах автоматизации и управления производственными процессами, оборудованием и в телекоммуникации.
Принцип действия
Реле МК — электромеханическое устройство, состоящее из корпуса, контактной системы, управляющего электромагнита и выводов. При подаче напряжения на катушку электромагнита состояние контактов изменяется, а при снятии напряжения возвращается в исходное состояние.
Особенности Энергия 3SJ5 3P-1 (MK3P-I) АC 12 V
-
Реле МК отличаются длительной устойчивой работой, высокой надежностью, способны к включению и прерыванию цепей с относительно большими токами, легки в обслуживании.
-
Реле МК имеют различные варианты сочетания контактов, управляющие электромагниты могут иметь различное напряжение и род тока.
Технические характеристики
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
| Номинальное напряжение цепи контактов AC/DC, В |
230/24 |
| Коммутируемый ток, А |
10 |
| Номинальное напряжение катушки управления, В |
12 AC |
| Количество групп переключающих контактов |
3 |
| Материал контакта |
Ag |
| Потребляемая мощность AC, ВА |
2.7 |
| Потребляемая мощность DC, Вт |
1.5 |
| Электрическая износоустойчивость, не менее |
10^5 циклов В-О |
| Механическая износоустойчивость, не менее |
10^7 циклов В-О |
| Тип базы |
PF083A-E |
| Рабочая температура, ⁰С |
от –10 до +40 |
| Габаритные размеры (мм) |
52х35х35 |
| Вес брутто (кг) |
0,1 |
| Гарантия |
12 мес. |
