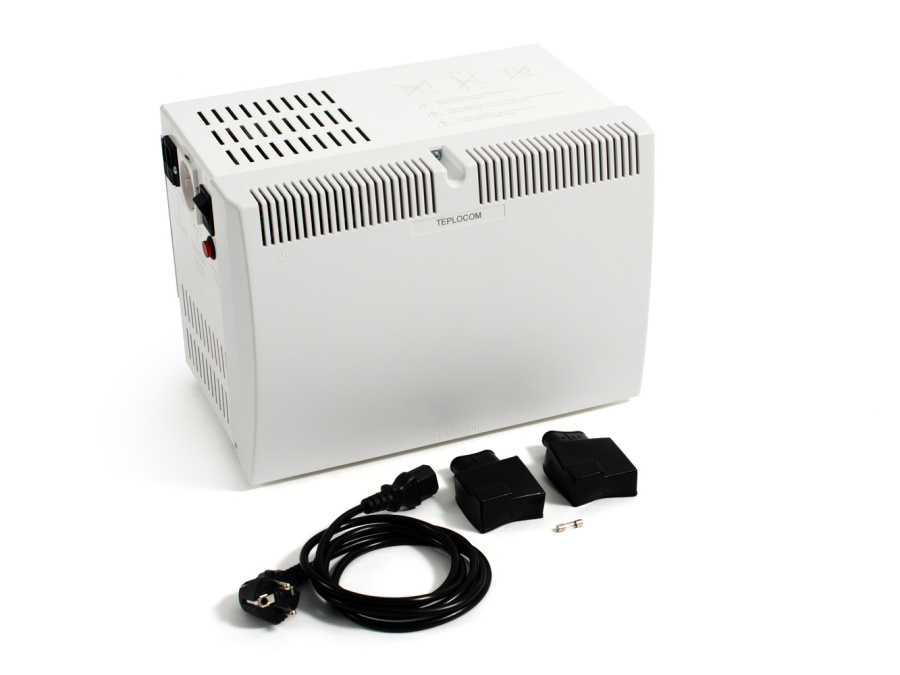

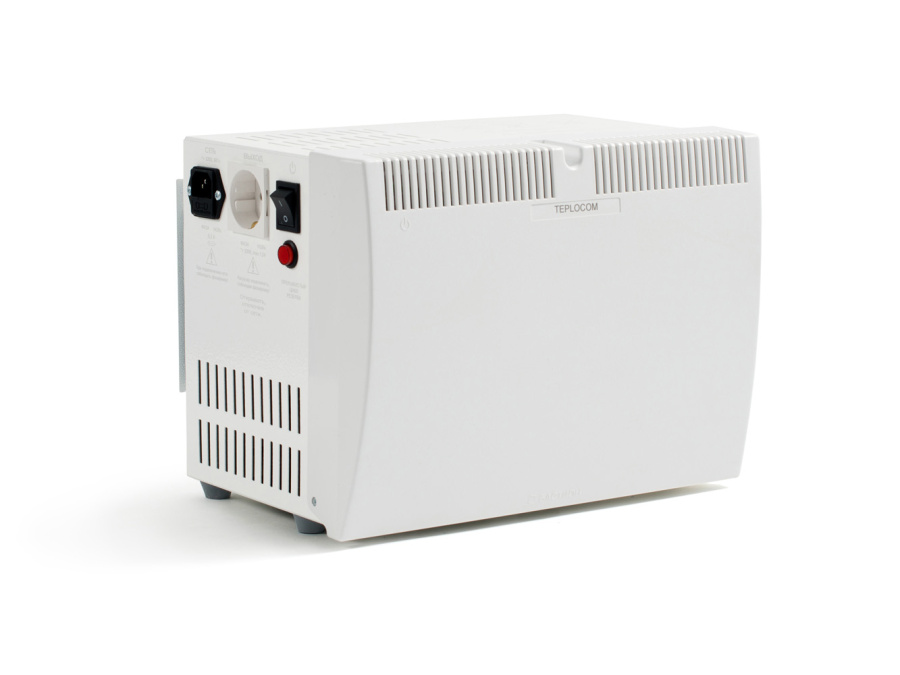

Описание TEPLOCOM-250+

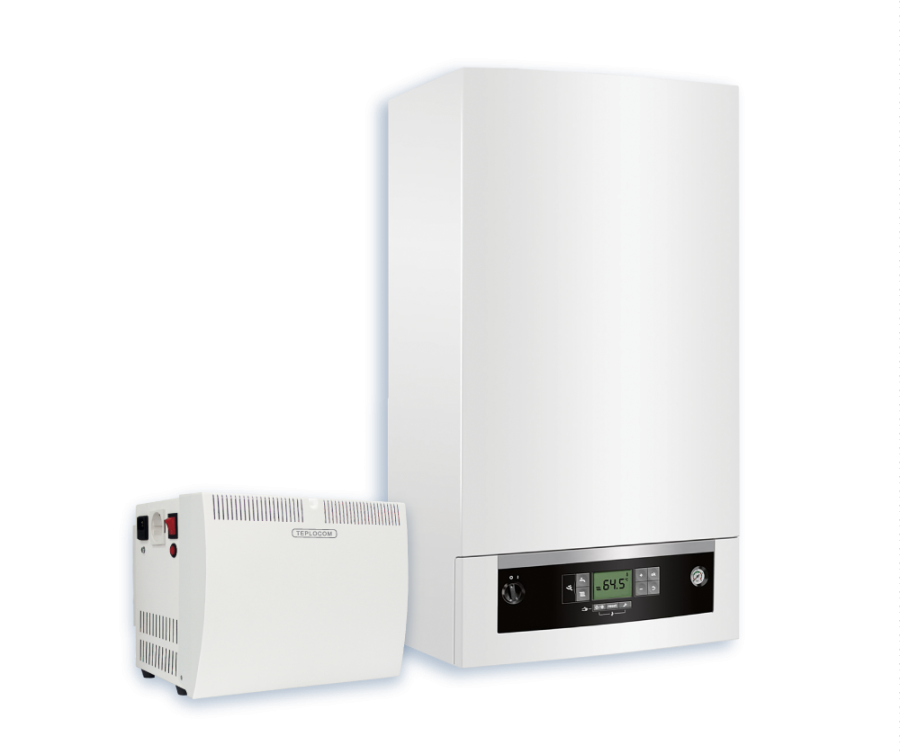

TEPLOCOM-250+ предназначен для электроснабжения газовых настенных котлов индивидуального отопления с открытой и закрытой камерой сгорания мощностью до 250 ВА. Изделие обеспечивает отопительное оборудование качественным электропитанием, защищает его от сетевых неполадок, предотвращает выход оборудования из строя.

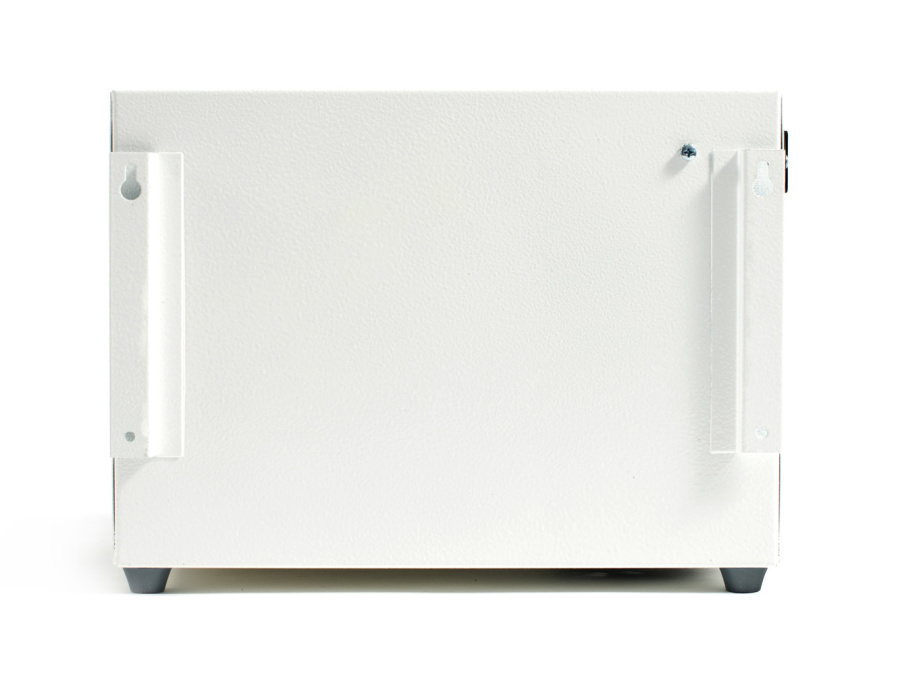

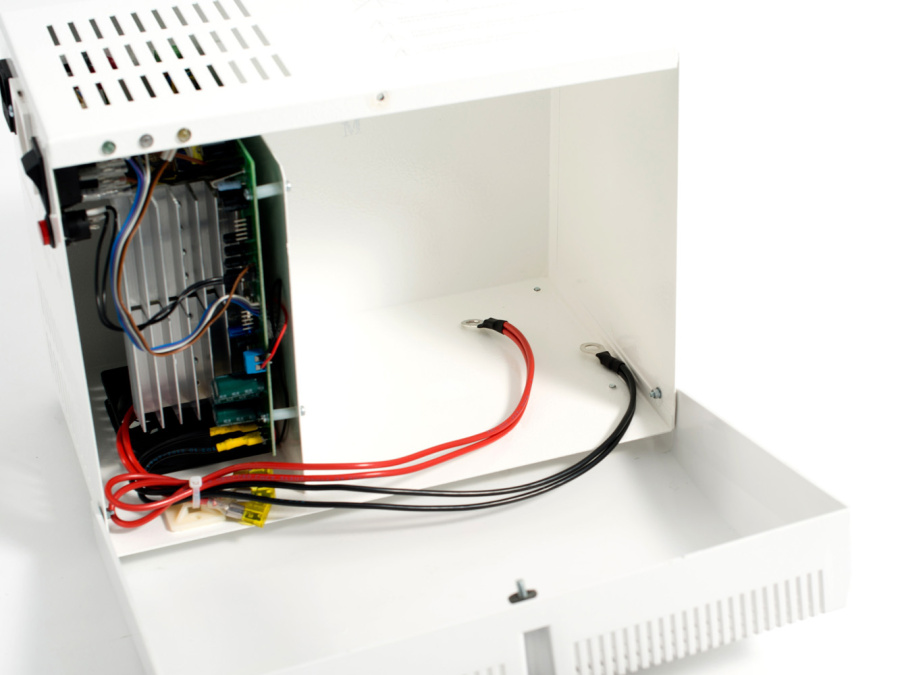

Чистый синус. Автоматический переход на резервное питание от АКБ при пропадании сети, работает от одного АКБ 12 В, защита АКБ от глубокого разряда, оптимальный заряд АКБ, установка АКБ до 40 Ач внутри корпуса, модуль зануления для корректной работы котла в режиме резерва, защита от перегрузки, индикация режимов работы, настенная или настольная установка.
Разработан с учётом специфики работы настенных газовых котлов.
В TEPLOCOM-250+ реализована уникальная функция — РЕЖИМ ПРОДЛЕНИЯ ВРЕМЕНИ РЕЗЕРВА, которая позволяет существенно увеличить время резервной работы котла благодаря экономии ресурса АКБ за счёт цикличного питания нагрузки в режиме РЕЗЕРВ.
Особенности TEPLOCOM-250+
- питание нагрузок с номинальным напряжением питания 220 В переменного тока и потребляемой мощностью до 250 ВА;
- защита нагрузки от повышенного и пониженного напряжения сети с переходом на режим питания от аккумуляторной батареи, режим «РЕЗЕРВ»;
- пауза не более 0,3 с при переходе из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ»;
- заряд АКБ при наличии напряжения питающей электросети в допустимых пределах (см. п.3 таблицы), режим «ОСНОВНОЙ»;
- автоматический переход на резервное питание от АКБ (режим «РЕЗЕРВ») при выходе напряжения электрической сети за пределы допустимого диапазона (см. п.3 таблицы) или при отсутствии напряжения электрической сети;
- длительный автономный режим;
- защита питающей сети от короткого замыкания с помощью сетевого плавкого предохранителя;
- защита АКБ от глубокого разряда;
- защита изделия от перегрузки в режиме «РЕЗЕРВ» (автоматическое отключение выходного напряжения при перегрузке);
- искусственное зануление — соединение заземляющего контакта выходной розетки с клеммой “НОЛЬ” выхода в режиме питания нагрузки от АКБ (режим «РЕЗЕРВ»);

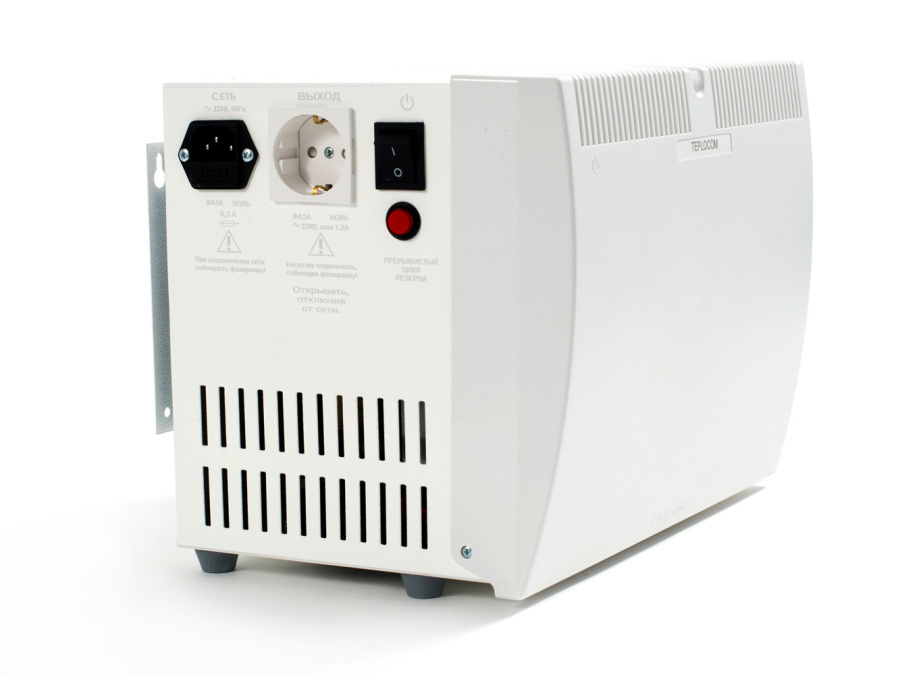

- возможность оперативного отключения изделия от сети с помощью выключателя;

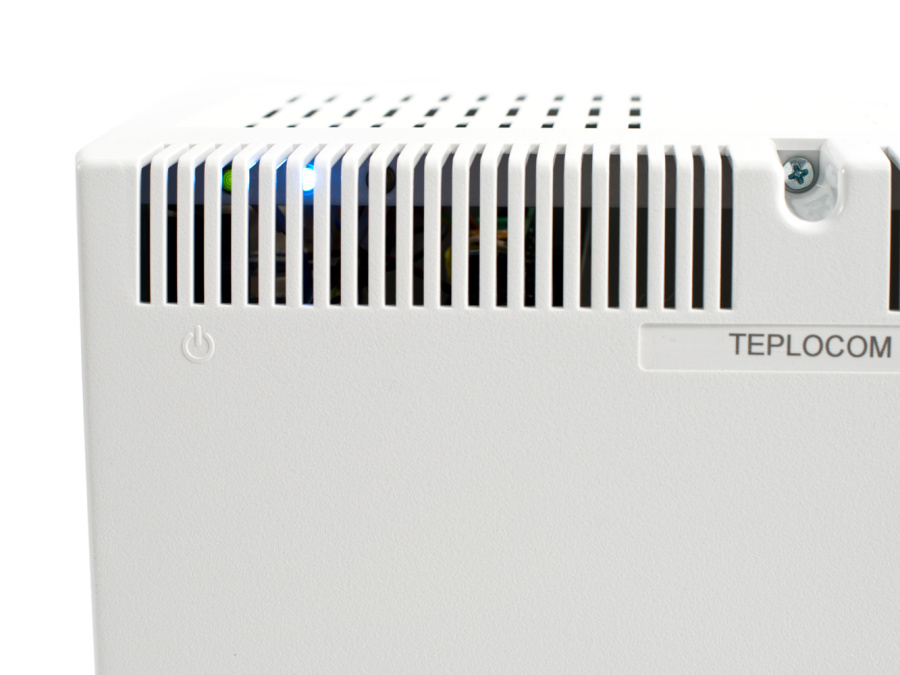

- индикация режимов работы изделия с помощью светодиодных индикаторов;
- возможность экономии ресурса АКБ за счёт сокращения времени работы изделия под нагрузкой в режиме «РЕЗЕРВ» (прерывистый цикл режима «РЕЗЕРВ»).
ОРИЕНТИРОВОЧНОЕ ВРЕМЯ РАБОТЫ В РЕЖИМЕ «РЕЗЕРВ» ПРИ НАЛИЧИИ КОМНАТНОГО ТЕРМОСТАТА
|
Режим
|
Непрерывный резерв, час
|
Прерывистый резерв, час
|
|
Ёмкость АКБ, Ач
|
17
|
26
|
40
|
17
|
26
|
40
|
|
Котёл с открытой камерой сгорания
|
3,2…5,6
|
3,7…6,5
|
5,8…10
|
5,6…8,4
|
6,5…10
|
10…15
|
|
Котёл с закрытой камерой сгорания
|
1,6…2,8
|
2,4…4,2
|
3,2…5,6
|
2,8…4,2
|
4,2…6,3
|
5,6…8,4
|
Для максимального продления срока службы АКБ в составе системы бесперебойного питания рекомендуем использовать тренировщик АКБ Teplocom TBS.
Для комфортной и безопасной эксплуатации АКБ рекомендуем использовать специальные стеллажи и аккумуляторные отсеки.
Технические характеристики
|
1
|
Номинальная мощность
|
полная, ВА
|
250
|
|
активная, Вт
|
200
|
|
2
|
Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В
|
0…265
|
|
3
|
Диапазон напряжения питающей сети без перехода на питание от АКБ при 100% нагрузки, режим «ОСНОВНОЙ», В
|
185…245
|
|
4
|
Характеристики выходного напряжения в режиме «РЕЗЕРВ» (питание от АКБ)
|
220 В+10%… 220 В-15%; 50 Гц±1%
|
|
5
|
Форма выходного напряжения
|
синусоидальная
|
|
6
|
Перегрузочные способности инвертора
|
Максимальный коэффициент пиковой импульсной нагрузки
|
3:1
|
|
7
|
Мощность, потребляемая изделием от сети, без нагрузки и АКБ, ВА, не более
|
10
|
|
8
|
Время переключения из режима питания от сети («ОСНОВНОЙ») в режим питания от АКБ («РЕЗЕРВ»), с, не более
|
0,2…0,3
|
|
9
|
Напряжение АКБ, при котором происходит автоматическое отключение питания нагрузки в режиме «РЕЗЕРВ», В
|
10,5…11,0
|
|
10
|
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
|
|
11
|
Рекомендуемая ёмкость АКБ, Ач
|
17—40
|
|
12
|
Количество АКБ, шт.
|
1*
|
|
13
|
Ток заряда АКБ, А, не более
|
1,3
|
|
14
|
Прерывистый цикл резерва
|
время работы изделия после перехода в режим «РЕЗЕРВ», мин.
|
3
|
|
время паузы, мин.
|
30
|
|
время работы изделия между паузами, мин.
|
15
|
|
15
|
Габариты (ШхГхВ), мм, не более
|
без упаковки
|
333х230х246
|
|
в упаковке
|
370х320х248
|
|
16
|
Масса, НЕТТО (БРУТТО), без АКБ, кг, не более
|
3,8(4,2)
|
|
17
|
Диапазон рабочих температур, °С
|
-10…+40**
|
|
18
|
Относительная влажность воздуха при +25 °С, %, не более
|
80
|
|
19
|
Степень защиты оболочкой по ГОСТ 14254-96
|
IP20
|
-
Производитель:
Бастион
-
Под заказ:
да
-
Выгружать:
Array
-
Штрихкод:
4612734063396
-
