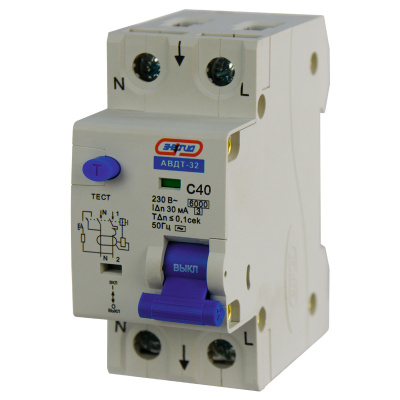

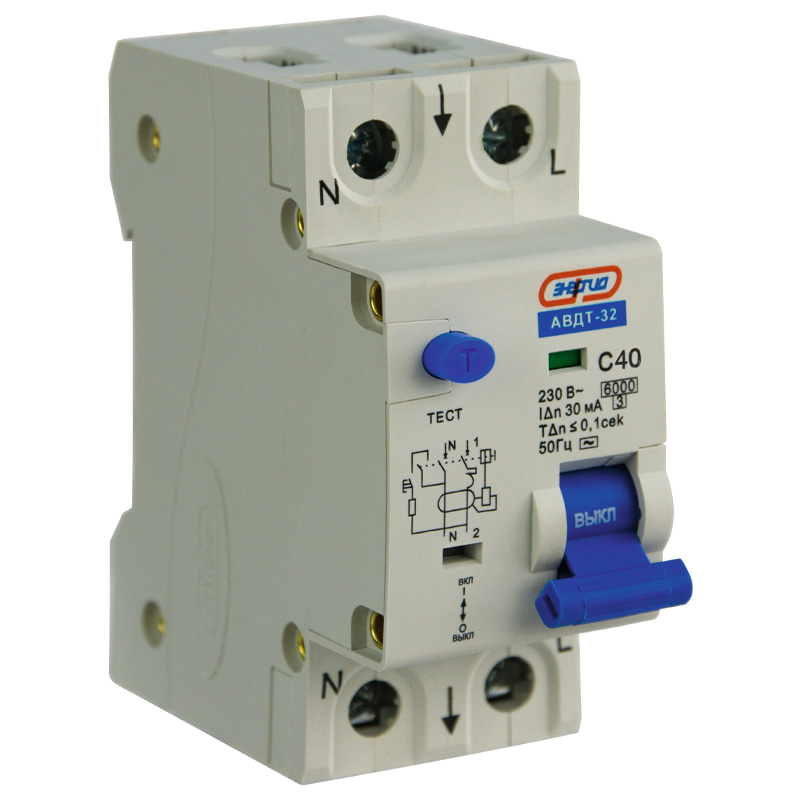

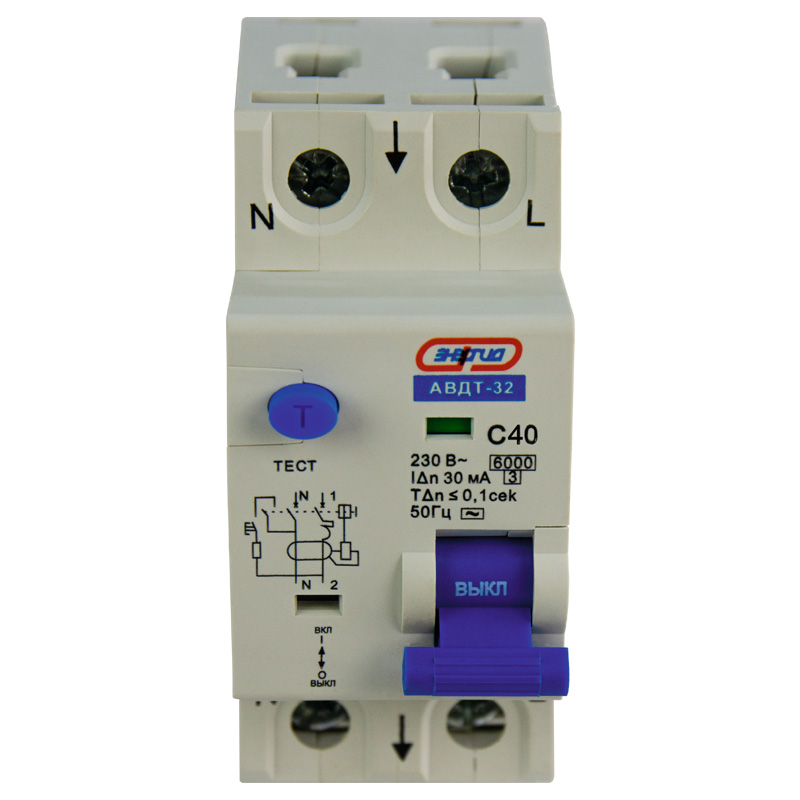

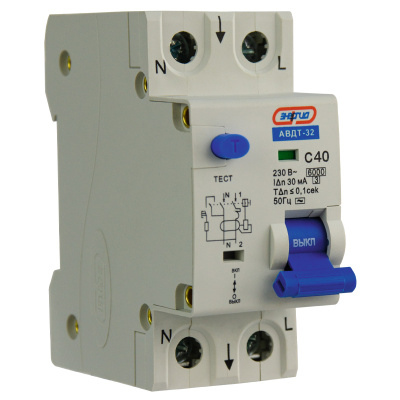

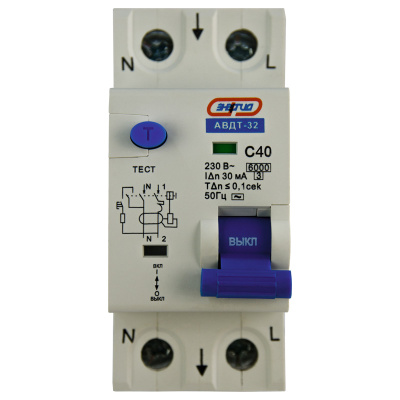

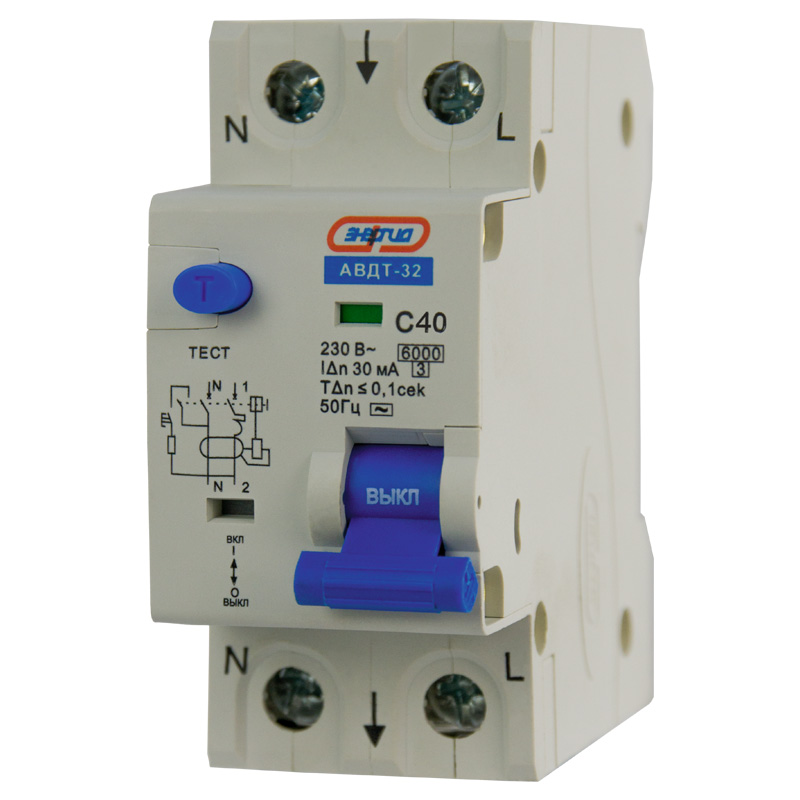

Описание ЭНЕРГИЯ АВДТ-32 40А
ЭНЕРГИЯ АВДТ-32 40А Дифференциальный автомат представляют собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения.
Принцип действия
Принцип действия основан на фиксации дифференциального тока, возникающего при утечке на землю. Датчиком наличия тока утечки служит дифференциальный трансформатор тока, сигнал с которого подается на устройство разъединителя главных контактов, который размыкает одновременно как фазовые, так и нулевые контакты.
Аппарат сохраняет работоспособность при пониженном напряжении сети до 50В и обладает высокой механической износостойкостью. Контакты выполнены из безкислородной меди с содержанием серебра. Корпус изготовлен из неподдерживающей горение пластмассы.
Работоспособность дифференциального автомата АВДТ проверяется ежемесячно нажатием кнопки «ТЕСТ» — при ее нажатии устройство должно мгновенно отключиться. Чтобы включить устройство после проверки, необходимо взвести рукоятку выключателя.
Особенности ЭНЕРГИЯ АВДТ-32 40А
Дифференциальный автомат АВДТ-32 обеспечивает:
- защиту человека от поражения электрическим током при случайном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
- предотвращение пожаров из-за протекания токов утечки на землю;
- защиту от перегрузки и короткого замыкания.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Номинальное напряжение АС, В
|
230
|
|
Частота, Гц
|
50 (60)
|
|
Характеристика отключения (кривая тока)
|
C
|
|
Номин. отключающий дифференциальный ток, mA
|
30
|
|
Номин. условный ток короткого замыкания, кА
|
6
|
|
Рабочая характеристика при наличии дифференциального тока
|
AC
|
|
Номинальный ток, А
|
40
|
|
Число полюсов
|
1P+N
|
|
Ввод кабеля сечением, мм²
|
1 – 16
|
|
Износостойкость механическая, не менее
|
105 циклов В-О
|
|
Износостойкость электрическая, не менее
|
6000 циклов В-О
|
|
Степень защиты, IP
|
20
|
|
Рабочая температура, °С
|
от –25 до +50
|
|
Вес нетто
|
0,15 кг
|
|
Габариты
|
81х72х35 мм
|
|
Гарантия
|
12 мес.
|

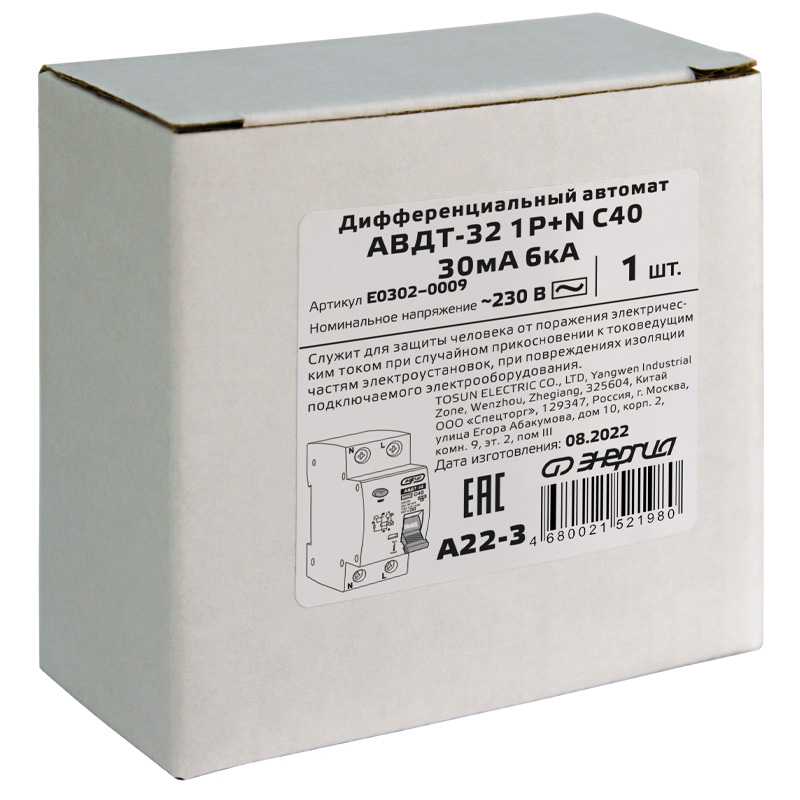

Комплект поставки
|
Автомат
|
1 шт.
|
|

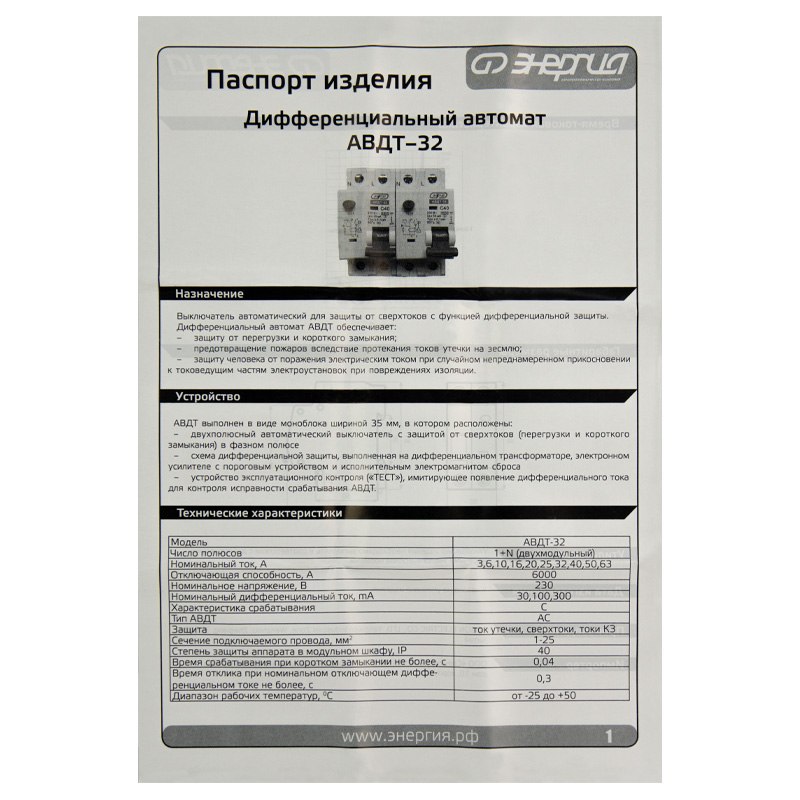

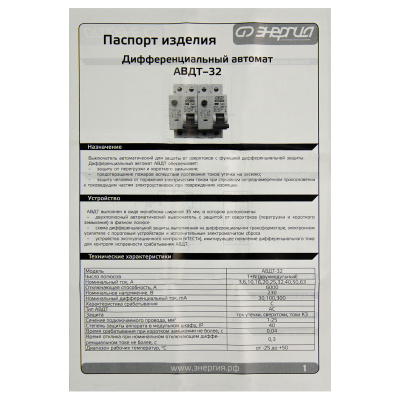

Паспорт
|
1 шт.
|
-
