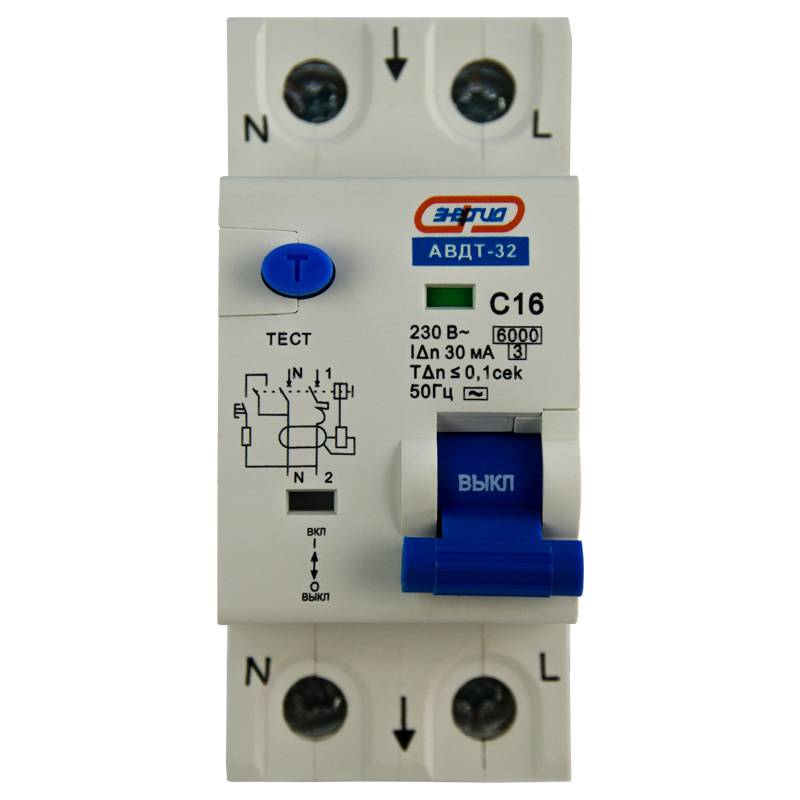

Описание ЭНЕРГИЯ АВДТ-32 16А

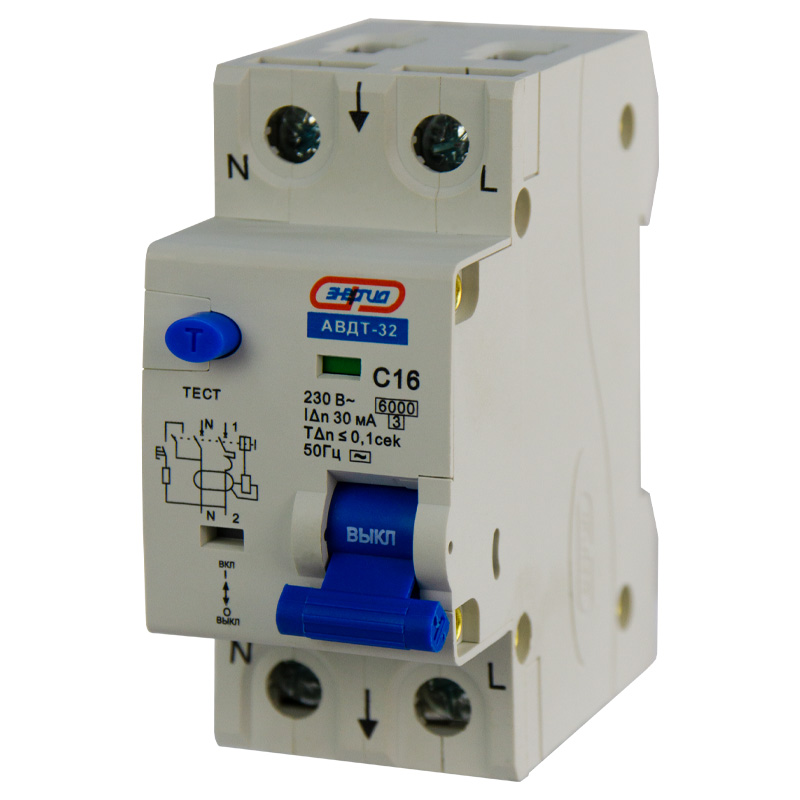

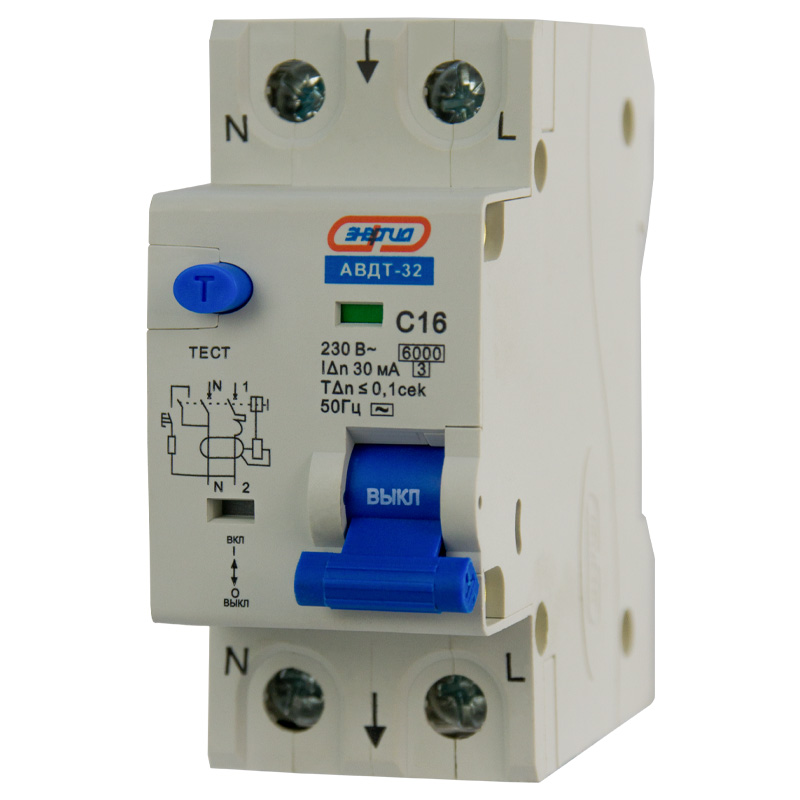

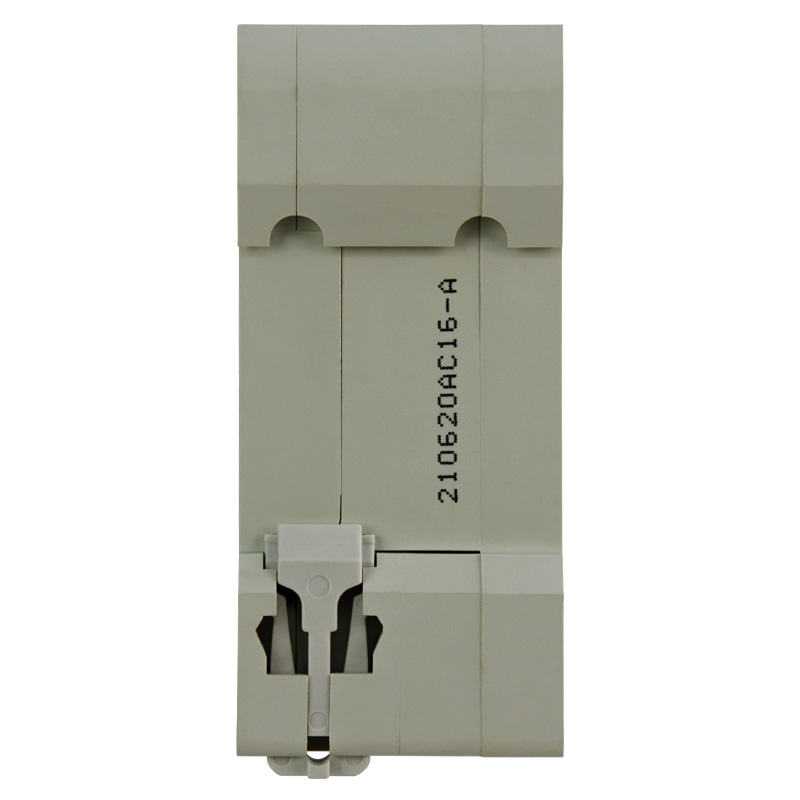

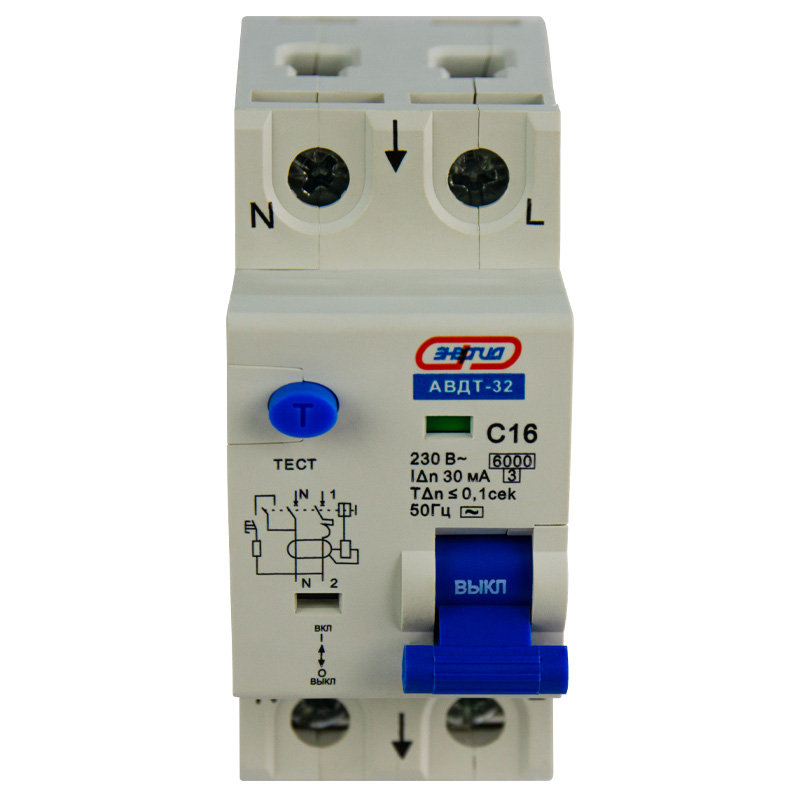

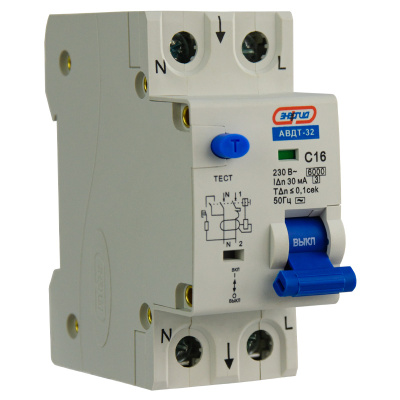

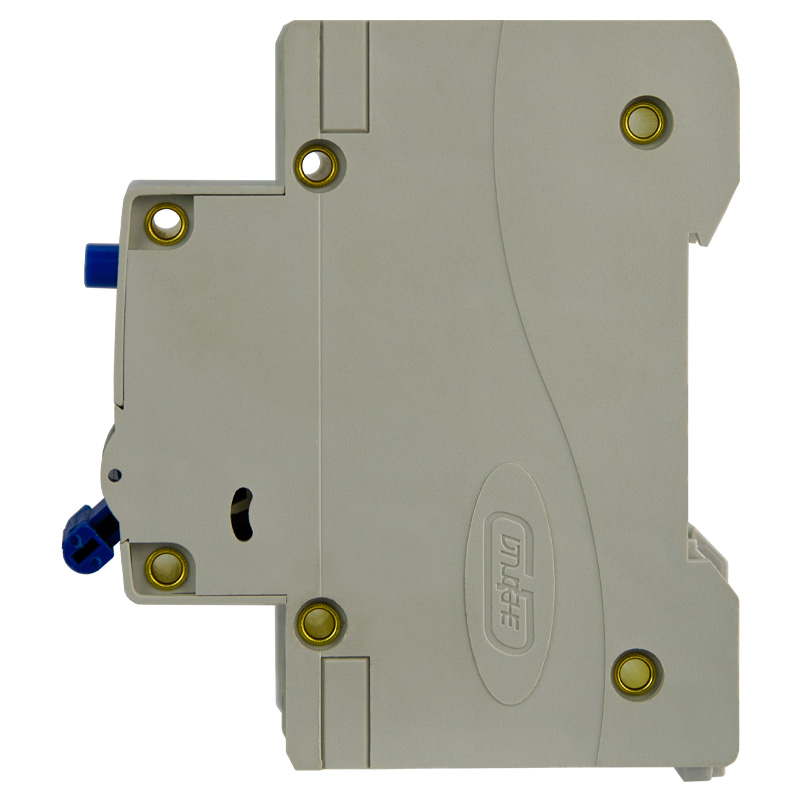

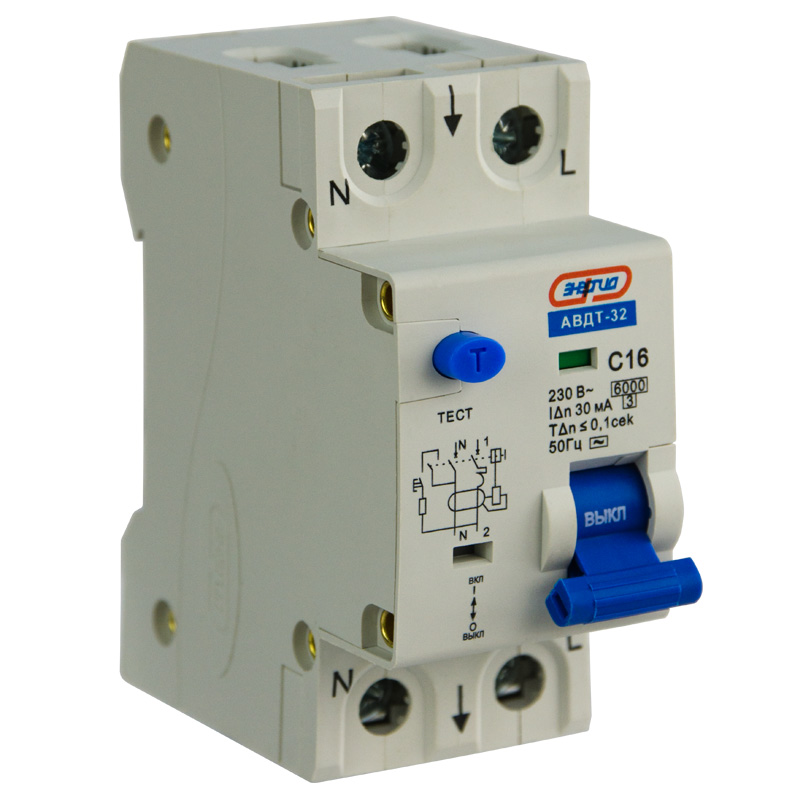

ЭНЕРГИЯ АВДТ-32 16А Дифференциальный автомат представляют собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения.
Принцип действия
Принцип действия основан на фиксации дифференциального тока, возникающего при утечке на землю. Датчиком наличия тока утечки служит дифференциальный трансформатор тока, сигнал с которого подается на устройство разъединителя главных контактов, который размыкает одновременно как фазовые, так и нулевые контакты.
Аппарат сохраняет работоспособность при пониженном напряжении сети до 50В и обладает высокой механической износостойкостью. Контакты выполнены из безкислородной меди с содержанием серебра. Корпус изготовлен из неподдерживающей горение пластмассы.
Работоспособность дифференциального автомата АВДТ проверяется ежемесячно нажатием кнопки «ТЕСТ» — при ее нажатии устройство должно мгновенно отключиться. Чтобы включить устройство после проверки, необходимо взвести рукоятку выключателя.
Особенности ЭНЕРГИЯ АВДТ-32 16А
Дифференциальный автомат АВДТ-32 обеспечивает:
- защиту человека от поражения электрическим током при случайном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
- предотвращение пожаров из-за протекания токов утечки на землю;
- защиту от перегрузки и короткого замыкания.
Технические характеристики
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
| Номинальное напряжение АС, В |
230 |
| Частота, Гц |
50 (60) |
| Характеристика отключения (кривая тока) |
C |
| Номин. отключающий дифференциальный ток, mA |
30 |
| Номин. условный ток короткого замыкания, кА |
6 |
| Рабочая характеристика при наличии дифференциального тока |
AC |
| Номинальный ток, А |
16 |
| Число полюсов |
1P+N |
| Ввод кабеля сечением, мм² |
1 – 16 |
| Износостойкость механическая, не менее |
105 циклов В-О |
| Износостойкость электрическая, не менее |
6000 циклов В-О |
| Степень защиты, IP |
20 |
| Рабочая температура, °С |
от –25 до +50 |
| Вес нетто |
0,15 кг |
| Габариты |
81х72х35 мм |
| Гарантия |
12 мес. |

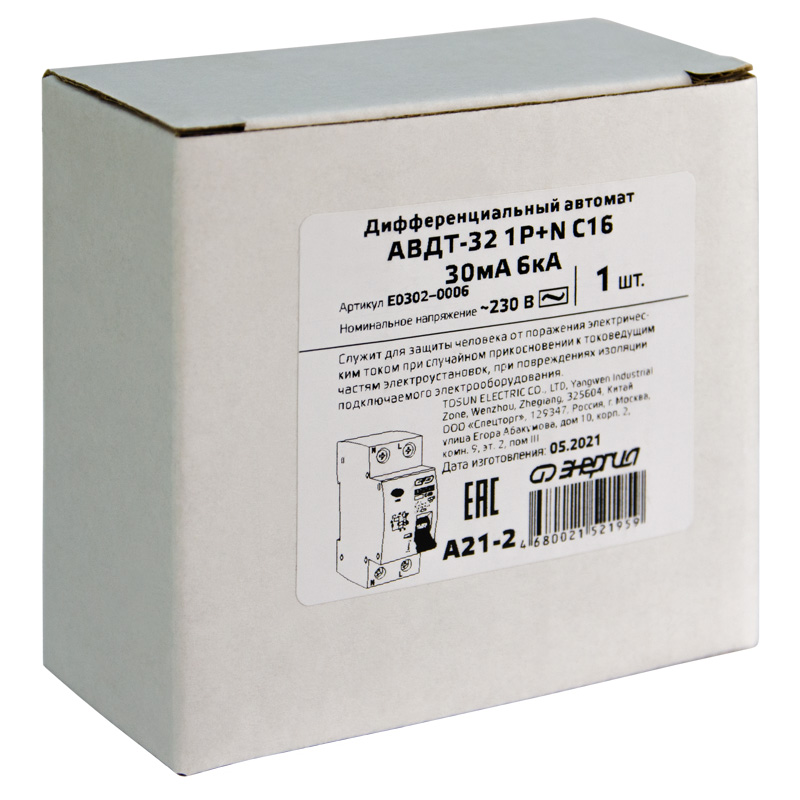

Комплект поставки
| Автомат |
1 шт. |

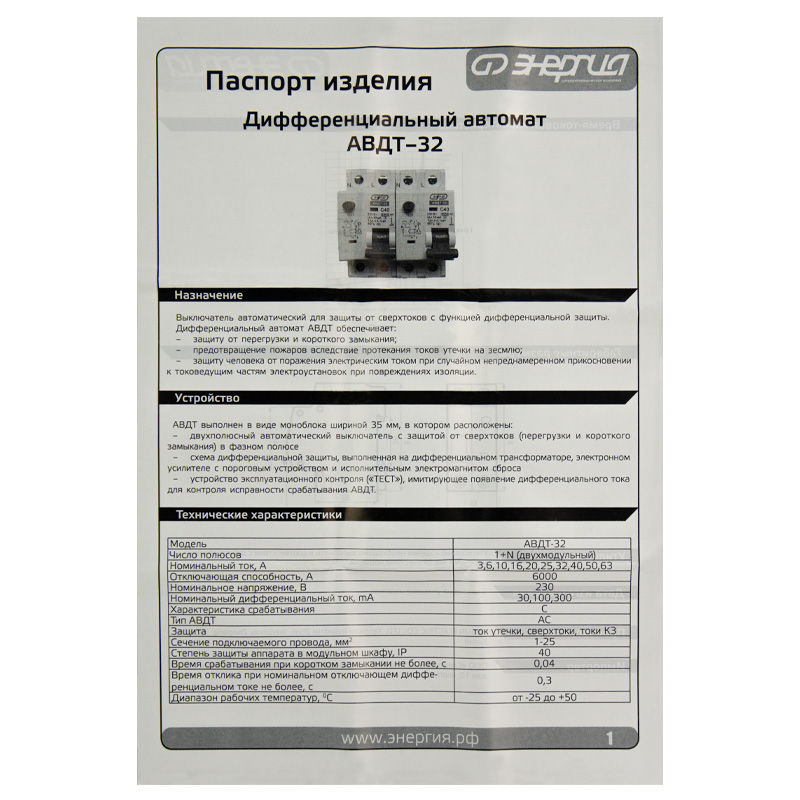

| Паспорт |
1 шт. |
-
