Описание Ubiquiti UISP-Horn

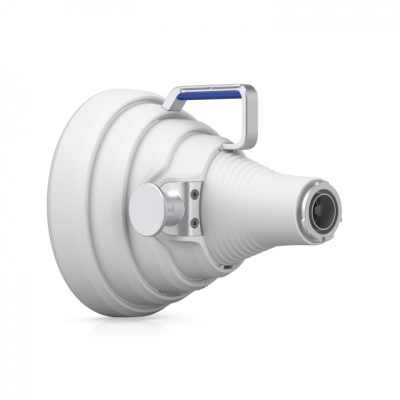

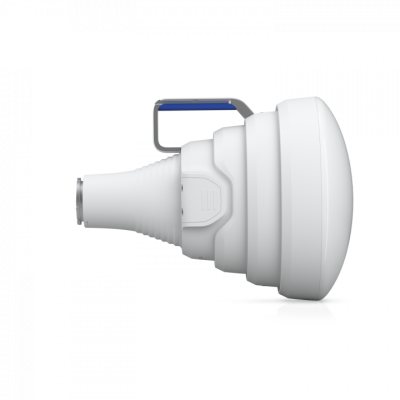

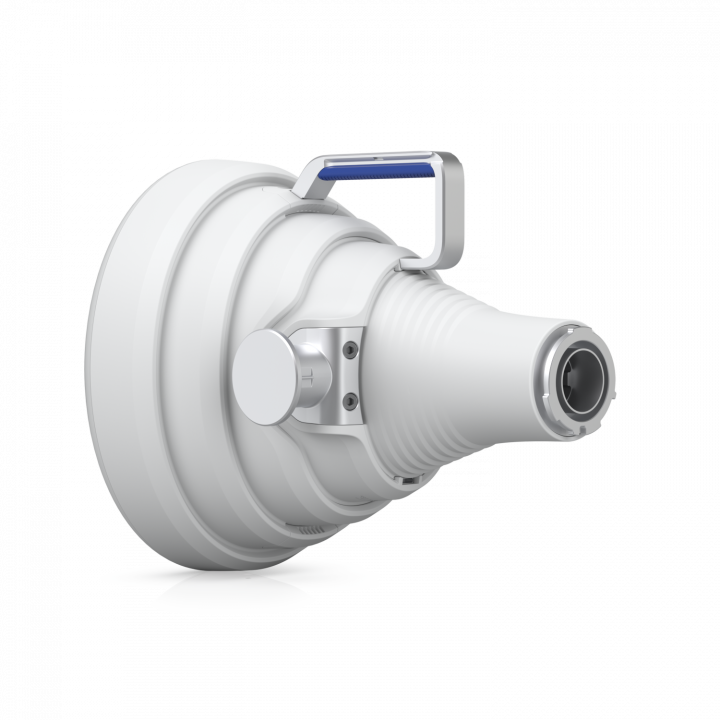

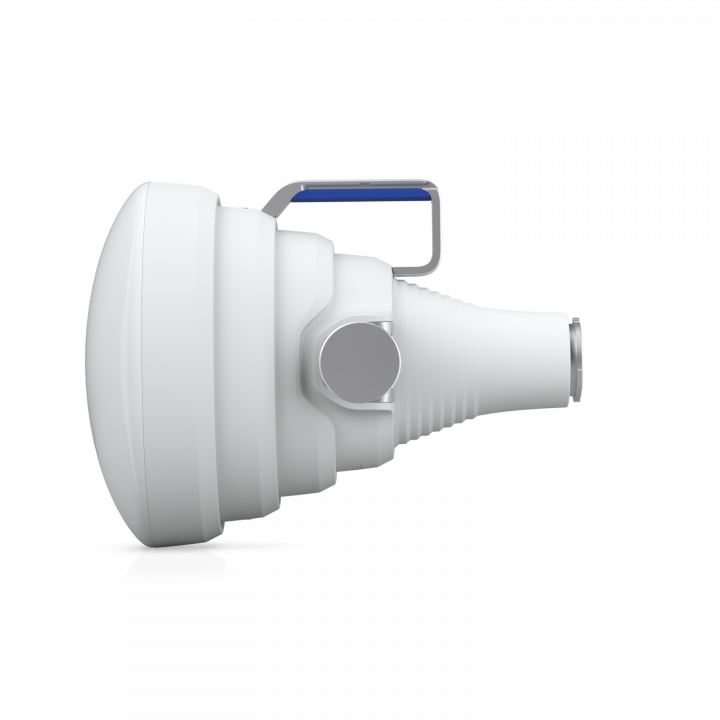

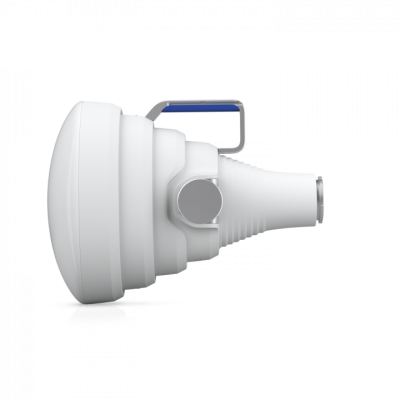

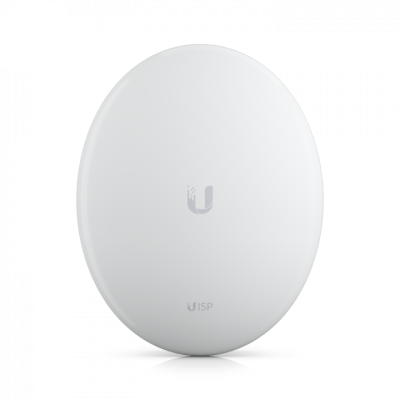

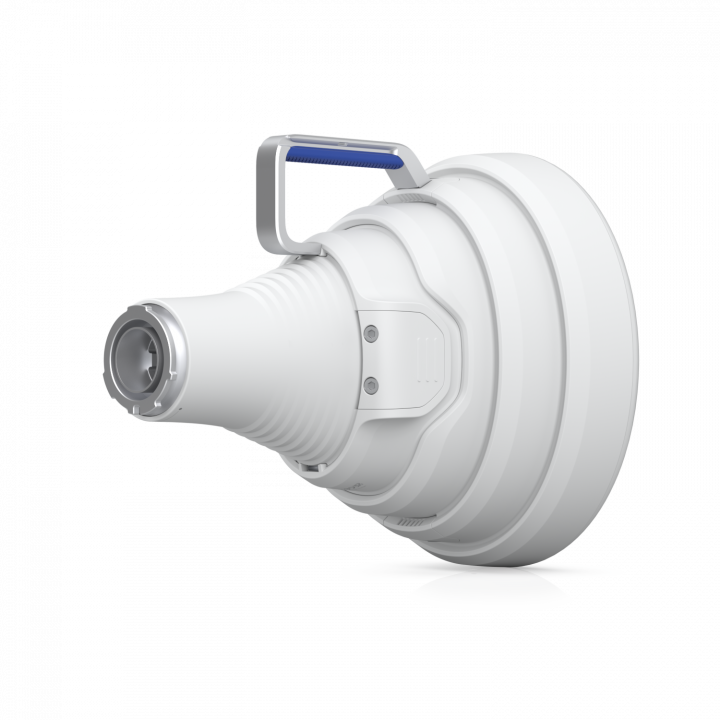

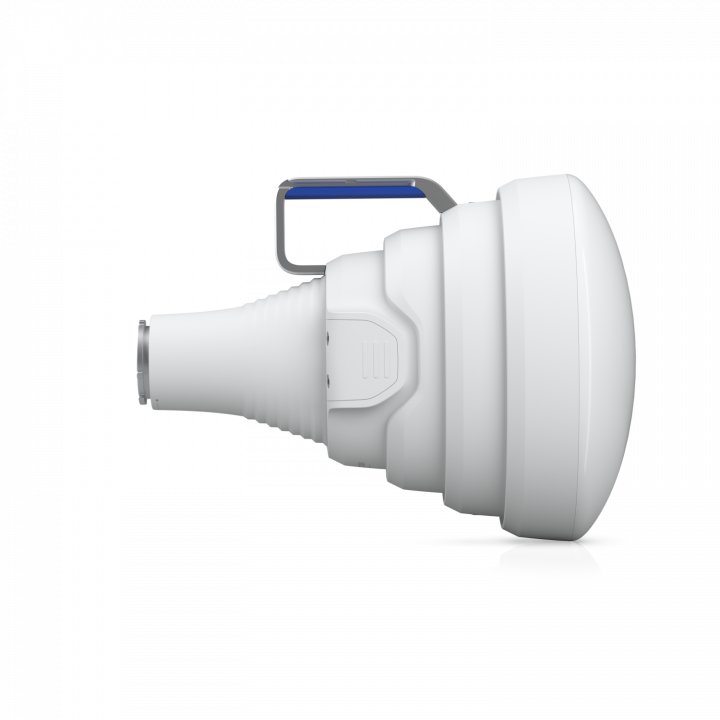

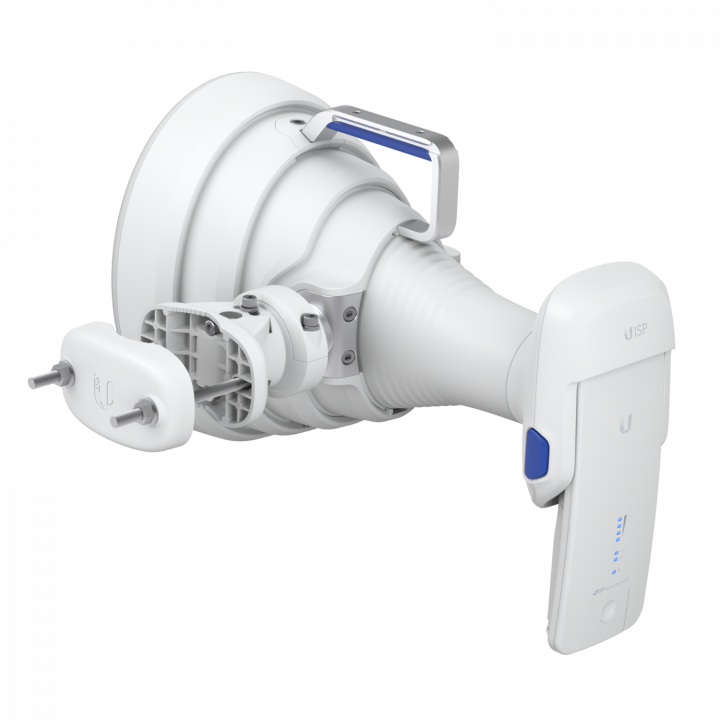

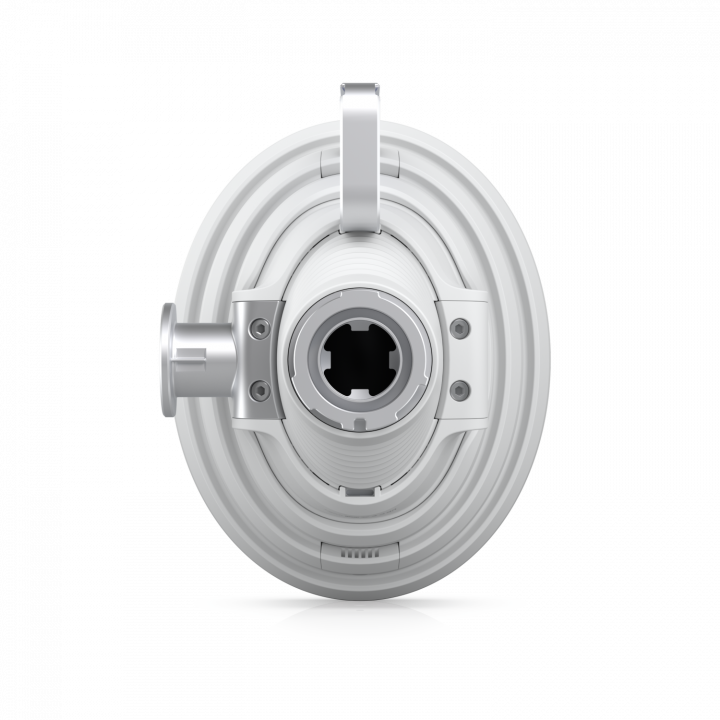

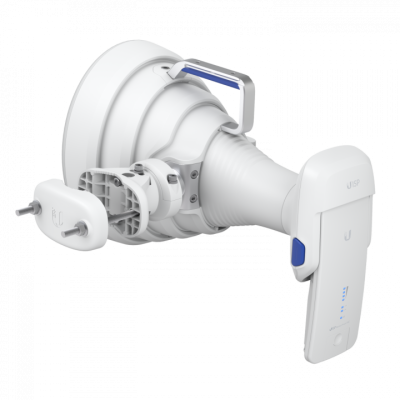

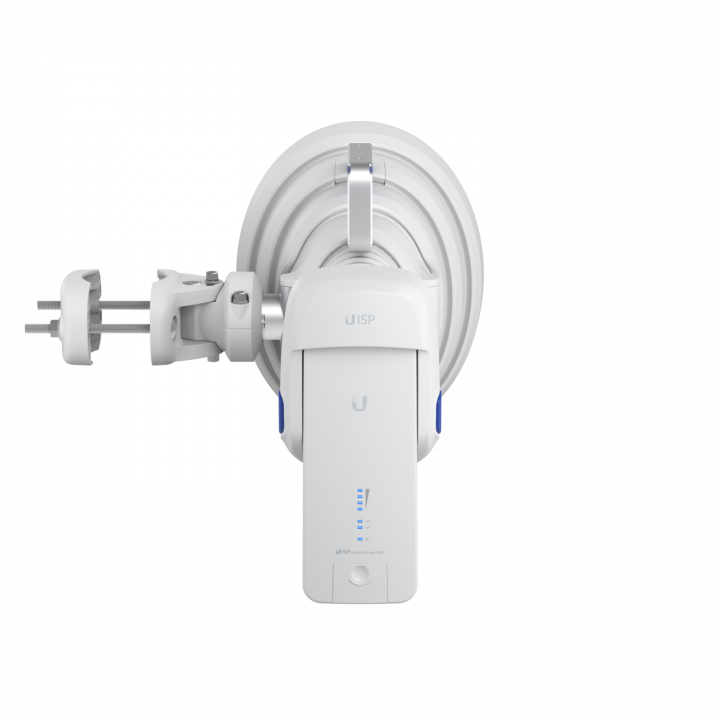

Ubiquiti UISP-Horn Рупорная антенна 5-6 ГГц, 19 дБи, 30°. Рупорная антенна, обеспечивающая высокую изоляцию в перегруженной среде. Предназначена для использования в схеме "Точка-Многоточка" и способна работать в широком диапазоне частот от 5,15 до 6,875 ГГц. Благодаря идущему в комплекте волноводному адаптеру устройство легко подключается к airFiber 5X HD, LTU Rocket или Rocket 5AC PRISM Gen2 для усиления их сигнала. По бокам у антенны также имеются защёлки для безопасного присоединения радиоустройства.
Рабочая частота может варьироваться в зависимости от региона.
Особенности Ubiquiti UISP-Horn
- 30° рупорная антенна с высокой изоляцией и широким диапазоном частот (5,15–6,875 ГГц)
- Сниженный уровень боковых лепестков для совместного размещения
- Линия связи по схеме "Точка-Многоточка" на 15+ км
- Корпус выполнен из литого под давлением УФ-стойкого поликарбоната, что обеспечивает повышенную прочность и защиту от атмосферного воздействия

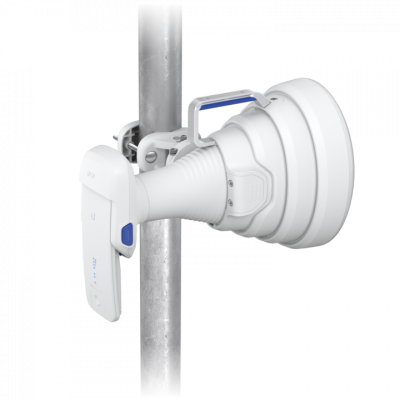

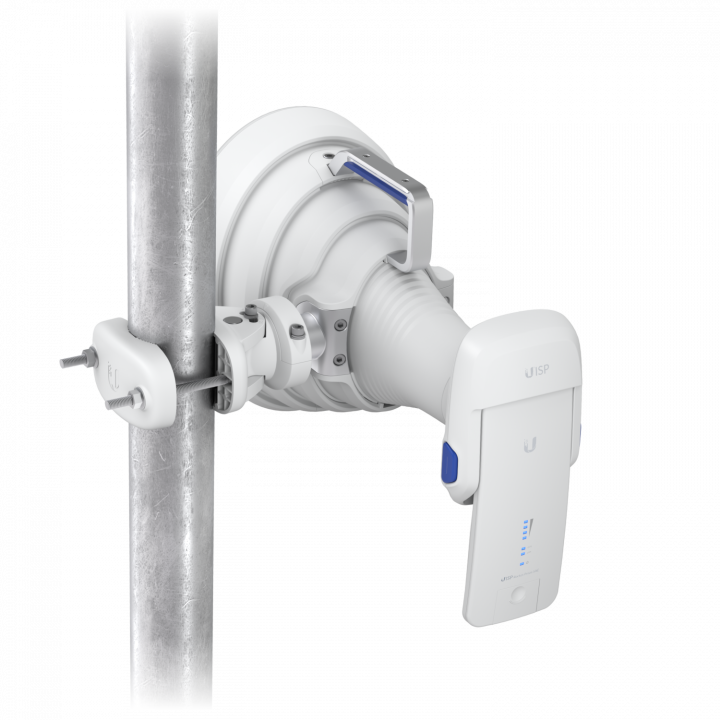

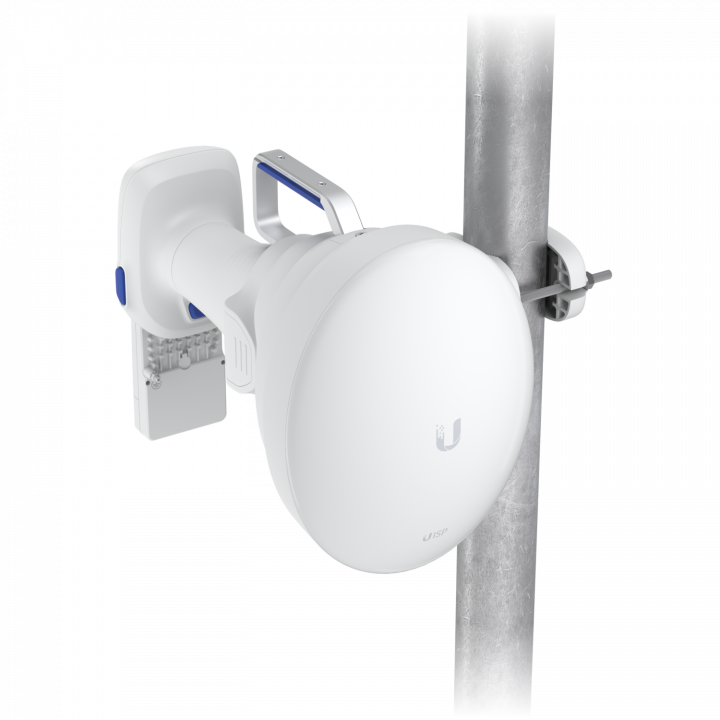

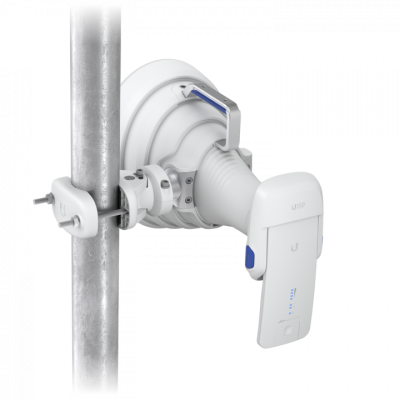

- Монтаж на мачту, металлическая ручка для переноски
- Две боковые защёлки для надёжного присоединения радиоустройства
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Материал корпуса
|
УФ-стойкий поликарбонат, алюминиевый сплав
|
|
Стойкость к ветру
|
До 200 км/ч
|
|
Ветровая нагрузка
|
90 ньютон при 200 км/ч
|
|
Крепление
|
Комплект для выравнивания (поставляется с антенной)
Механическая регулировка: ±20° по вертикали, ±25° по горизонтали
Диаметр совместимой мачты: от 25 до 70 мм
|
|
Степень защиты
|
IPX6
|
|
Поддерживаемый частотный диапазон
|
5,15–6,875 ГГц
|
|
Коэффициент усиления
|
19,5 дБи
|
Угол излучения в горизонтальной
плоскости (6 дБ)
|
30°
|
Угол излучения в вертикальной
плоскости (6 дБ)
|
25°
|
|
Угол наклона излучения антенны
|
0°
|
|
Макс. КСВН
|
2:1
|
|
Поляризация
|
Двойная линейная
|
|
Кросс-поляризационная развязка
|
20 дБ
|
|
Коэффициент обратного излучения
|
Стандартный: 45–50 дБ
Минимальный: 40 дБ
|
|
Температура окружающей среды рабочая
|
-40.. +55 °C
|
|
Артикул:
|
UISP-Horn
|
|
Частотный диапазон антенны:
|
5150–6875 МГц
|
|
Тип антенны Wi-Fi:
|
Cимметричная рупорная
|
|
Усиление антенны (5 ГГц), dBi:
|
19.5
|
|
Поляризация:
|
Вертикальная и горизонтальная
|
|
Межполяризационная изоляция:
|
20 dB
|
|
Коэффициент стоячей волны (КСВ):
|
2:1
|
|
Материал корпуса:
|
Поликарбонат / Алюминий
|
|
Степень защиты корпуса:
|
IP-X6
|
|
Размеры
|
380 х 282 х 224 мм
|
|
Вес
|
Устройство: 3,06 кг
Крепление: 925 г
|
Комплект поставки
|
Антенна
|
1 шт.
|
|
Комплект для установки
|
1 шт.
|
|
Адаптер
|
1 шт.
|
