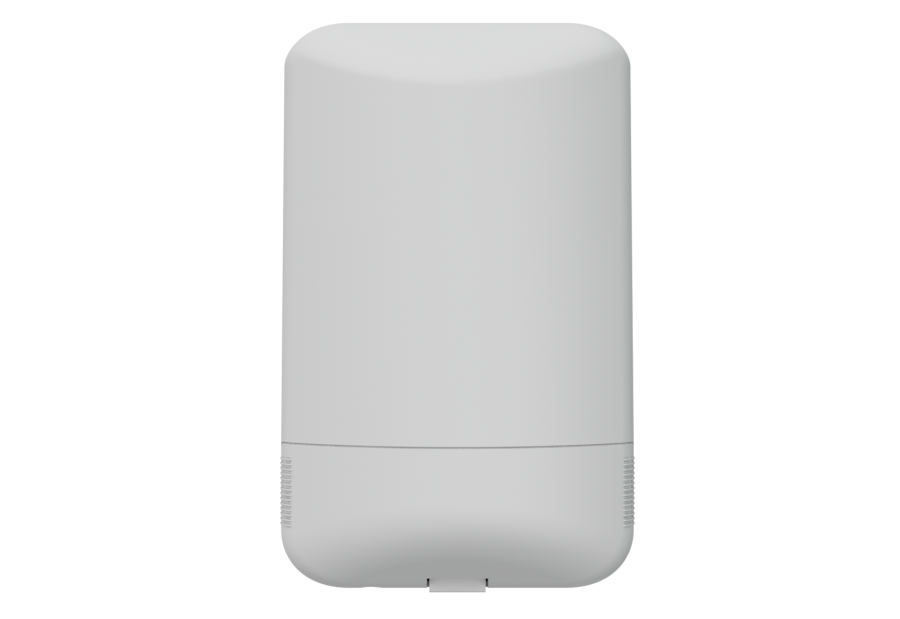

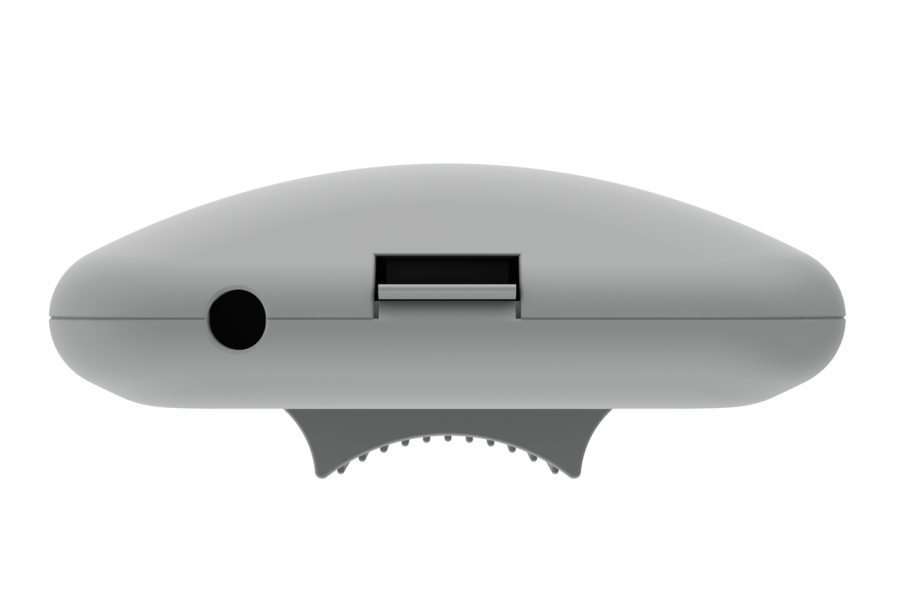

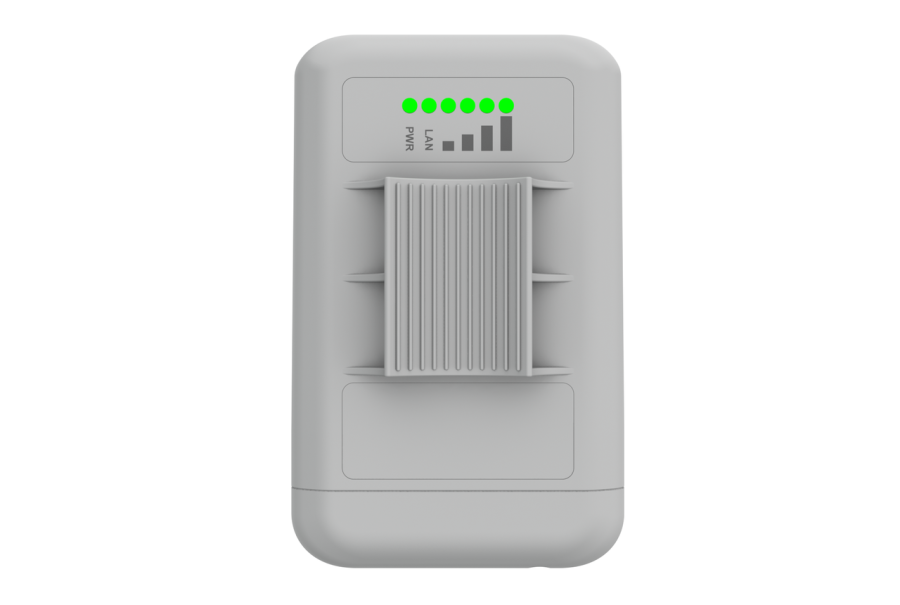

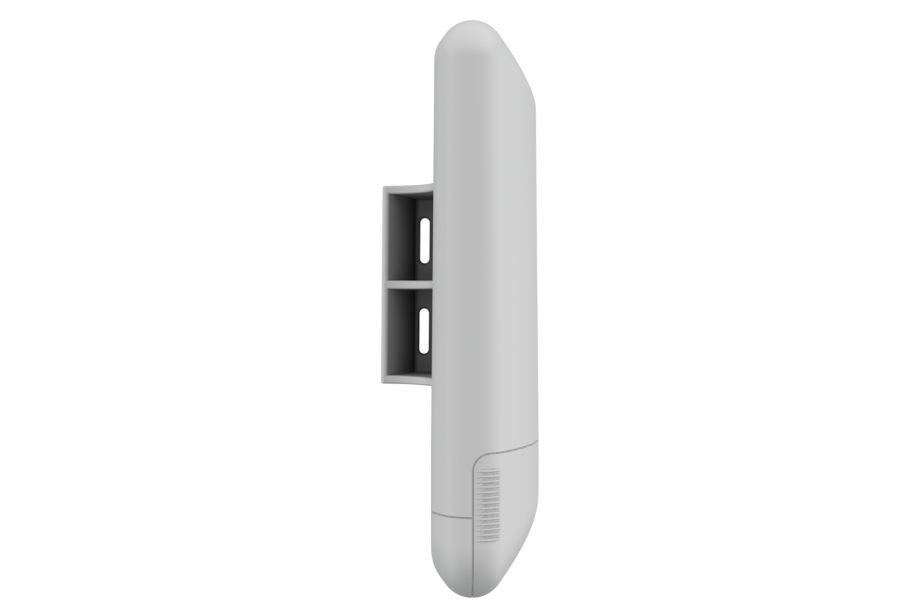

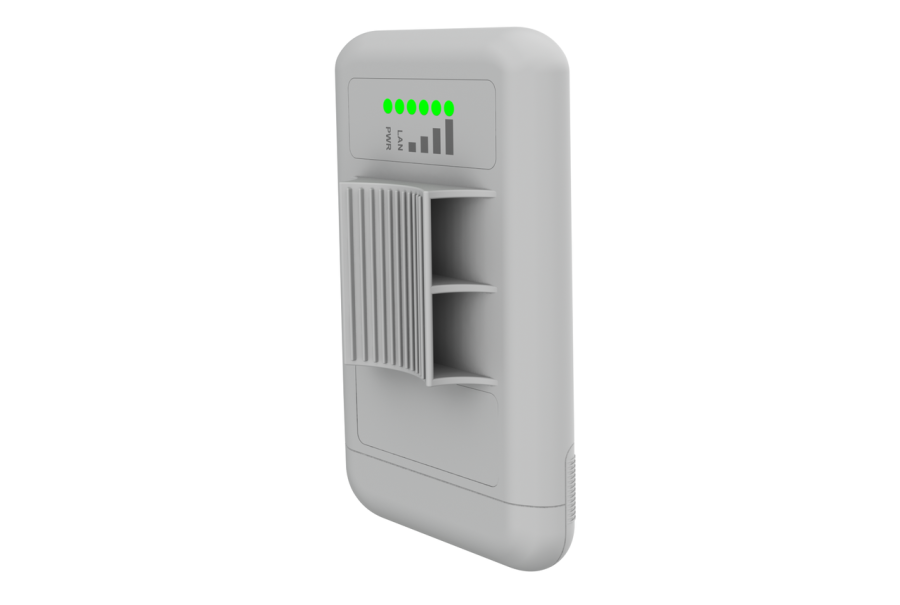

LigoWave LigoDLB 5-15 (DLB-5-15) Cочетание защищённого корпуса (IP65), радиосистемы MIMO 2х2 с антенной усилением 15 дБи и гибкого программного обеспечения делает устройство отличным вариантом для каналов малой и средней дальности* (рекомендуется до 10 км). LigoDLB-5-15 использует продвинутую и многофункциональную операционную систему, которая поддерживает работу беспроводного модуля в режимах Access point (auto WDS), access point (iPoll 3), station (WDS, iPoll 3), station (ARP NAT). LigoDLB OS также имеет встроенную поддержку фирменного протокола iPoll 3 —проприетарной технологии беспроводной связи, улучшающей пропускную способность, скорость обработки пакетов в секунду и стабилизирующей задержку ("ping") в вашей сети.

В ОС используется интуитивно понятный интерфейс пользователя на основе технологии HTML5, доступно множество удобных инструментов (радиообследование объекта, отложенная перезагрузка, анализатор спектра, traceroute). В случае неудачной прошивки, устройства Ligowave позволяют загружаться с предыдущего удачного образа прошивки.

Начиная с версии 7.52 появилась возможность установить прошивку линейки Infinity на устройствах LigoDLB для использования их в качестве уличных хотспотов и других связанных с ними приложений. После обновления микропрограммы устройство DLB преобразуется в точку доступа для уличных хоспот-сетей и теряет функционал для PtP- и PtMP-соединений.

Особенности LigoWave LigoDLB 5-15 (DLB-5-15)

LigoDLB OS использует удобный интерфейс пользователя на основе технологии HTML5, в котором доступно множество удобных инструментов (site survey, отложенная перезагрузка, анализатор спектра, traceroute).

Характеристики радиочасти

Выходная мощность (дБм)
802.11a		802.11n/iPoll
6 Мбит/c	29	15 Мбит/c	29	30 Мбит/c	28
9 Мбит/c	29	30 Мбит/c	28	60 Мбит/c	28
12 Мбит/c	29	45 Мбит/c	28	90 Мбит/c	28
18 Мбит/c	29	60 Мбит/c	28	120 Мбит/c	28
24 Мбит/c	29	90 Мбит/c	27	180 Мбит/c	26
36 Мбит/c	27	120 Мбит/c	27	240 Мбит/c	26
48 Мбит/c	26	135 Мбит/c	25	270 Мбит/c	24
54 Мбит/c	25	150 Мбит/c	24	300 Мбит/c	23
Чувствительность приёмника (дБм)
802.11a		802.11n/iPoll
6 Мбит/c	-97	15 Мбит/c	-97	30 Мбит/c	-94
9 Мбит/c	-97	30 Мбит/c	-95	60 Мбит/c	-92
12 Мбит/c	-95	45 Мбит/c	-93	90 Мбит/c	-89
18 Мбит/c	-93	60 Мбит/c	-88	120 Мбит/c	-85
24 Мбит/c	-90	90 Мбит/c	-85	180 Мбит/c	-82
36 Мбит/c	-86	120 Мбит/c	-81	240 Мбит/c	-78
48 Мбит/c	-82	135 Мбит/c	-79	270 Мбит/c	-77
54 Мбит/c	-81	150 Мбит/c	-77	300 Мбит/c	-75

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Процессор	Atheros AR9342 533 МГц
ОЗУ	64 МБ DDR2
ПЗУ	16 МБ SPI
Защита от перенапряжения	3 кВ линия-земля, 1 кВ линия-линия
Рекомендуемая максимальная дальность	В режиме PTMP 3 кмВ режиме PTP 10 кмПри максимальной скорости в режиме PTP 2 км
Беспроводной стандарт	IEEE 802.11a/n, iPoll
Поддержка MIMO	Да, 2x2
Режимы работы	Точка доступа (Auto WDS), клиент, клиент WDS, точка доступа iPoll, клиент iPoll
Диапазон частот	5,150–5,850 ГГц
Мощность передатчика	До 20 дБм для РФ (до 29 дБм для других стран)
Чувствительность приёмника	От -95 до -75 дБм в зависимости от модуляции
Ширина канала	5, 10, 20, 40 МГц
Схемы модуляции	802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK)
Скорости передачи данных	802.11 n: 300, 270, 240, 180, 120, 90, 60, 30 Мбит/с802.11 a: 54, 48, 36, 24, 18, 12, 9, 6 Мбит/с
Коррекция ошибок	FEC, Selective ARQ
Схема дуплексирования	Time division duplex
Антенна
Тип антенны	Встроенная панельная направленная с двойной поляризацией
Усиление антенны	15 дБи
Сетевые возможности
Проводной интерфейс	1x 10/100 Мбит/с Base-T (Ethernet 8P8C "RJ-45")
Режим работы	Bridge, router
WAN	Static IP, DHCP client, PPPoE client
Статическая маршрутизация	Поддерживается
DHCP	Client, server, relay
Port forwarding	Поддерживается
VLAN	Поддерживается для управления и данных
Беспроводная безопасность	WEP, WPA / WPA2 Personal, WPA / WPA2 Enterprise, WMM, WACL
Изоляция пользователей	Поддерживается
Программные возможности
Основные	Возможность определить / ограничить частоту, ширину канала, ЭИИМ, модуляцию
Расширенная беспроводная функциональность	ATPC (автоматический контроль мощности передатчика), автоканал, автомодуляция
Virtual SSID (несколько точек доступа на одном физическом устройстве)	Поддерживается
Беспроводной QoS	WMM
Сетевые функции	NAT, статическая маршрутизация, Firewall*, port forwarding, VLAN, traffic shaping
Сервисы	DHCP-сервер, SNMP-сервер, NTP-клиент, уведомления, удалённый системный журнал (syslog), статистика о Wi-Fi и Ethernet, ограничение пропускной способности
Управление	HTTP(S) веб-интерфейс, SSH CLI, чтение SNMP, отладочный файл, сброс с помощью утилиты сброса
Инструменты	Радиообследование объекта, тест канала, ping, traceroute, анализатор спектра, отложенная перезагрузка
Физические характеристики
Диаметр мачты	35–60 мм (диаметры мачт для крепления устройств LigoWave)
Питание	12–24 В DC, Passive PoE (100–240 В AC 18 В DC, адаптер в комплекте)
Максимальная потребляемая энергия	6,5 Вт
Температура окружающей среды рабочая	-40.. +65 °С
Влажность окружающей среды рабочая	0.. 90% без конденсации
Управление
Настройка системы	Удобный веб-интерфейс, консоль через SSH, сброс через утилиту сброса
Мониторинг системы	SNMP v1/2c/3 server, Syslogs, системные оповещения на e-mail и SNMP trap
Размеры	150 х 115 х 55
Вес	400 г
Гарантия	24 мес.

Комплект поставки

Точка доступа	1 шт.
Кабель питания	1 шт.
Пластмассовая стяжка	2 шт.
PoE-адаптер питания (24 В, 0,5 А)	1 шт.
