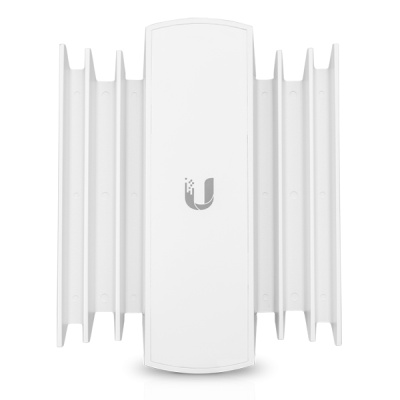

Описание Ubiquiti Horn 5-90 (Horn-5-90)
Ubiquiti Horn 5-90 (Horn-5-90) Компактная изолированная антенна, обладающая высокоэффективной диаграммой излучения. Ослабленные боковые лепестки и чрезвычайно низкое обратное излучение обеспечивают наилучшее соотношение затухания несогласованности и незначительное боковое излучение. Антенны идеально подходят для установки в местах с высокими требованиями к совместному размещению.
Применяется в качестве заменяемой антенны для PrismStation 5AC, IsoStation 5AC, IsoStation M5. Имеется несколько моделей с различной шириной луча:
Технические характеристики
|
Поддерживаемый частотный диапазон
|
5.15 - 5.85 ГГц
|
|
Рабочая частота
|
5 ГГц
|
|
Поддержка MIMO
|
2x2
|
|
Рупорная конструкция
|
Да
|
|
Поляризация
|
Двойная линейная (В+Г)
|
|
Усиление
|
13 дБи
|
|
Ширина луча при горизонтальной поляризации
|
90°
|
|
Ширина луча при вертикальной поляризации
|
90°
|
|
Ширина диаграммы направленности по углу места
|
45°
|
|
КСВН (макс.)
|
2:1
|
|
Стойкость к ветру
|
До 200 км/ч
|
|
Ветровая нагрузка
|
46 ньютон при 200 км/ч
|
|
Кросс-поляризационная развязка
|
17 дБ
|
|
Температура окружающей среды рабочая
|
-40.. +70 °C
|
Технические характеристики Ubiquiti Horn 5-90 (Horn-5-90)
|
Линейка
|
Ubiquiti Horn
|
|
Рабочая частота
|
5 ГГц
|
|
Поддержка MIMO
|
2x2
|
|
Усиление сигнала
|
13 дБи
|
|
Рупорная конструкция
|
Да
|
|
Тип разъёма
|
—
|
|
Поляризация
|
Двойная линейная (В+Г)
|
|
Вес
|
0.92 кг
|
|
Угол излучения в горизонтальной плоскости
|
90 °
|
|
Угол излучения в вертикальной плоскости
|
45 °
|
|
КСВН
|
2.0
|
|
Макс. подводимая мощность
|
—
|
|
Входной импеданс
|
—
|
|
Рабочая температура (от)
|
-40 С
|
|
Рабочая температура (до)
|
+70 С
|
|
Размеры
|
152.1 x 186.8 x 113.2 мм
|
|
Вес
|
920 г
|
|
Гарантия
|
12 мес.
|
Комплект поставки
|
Horn‑5‑90
|
1 шт.
|
|
Руководство по быстрой установке
|
1 шт.
|
