Описание H3C ANT-2510P-M4

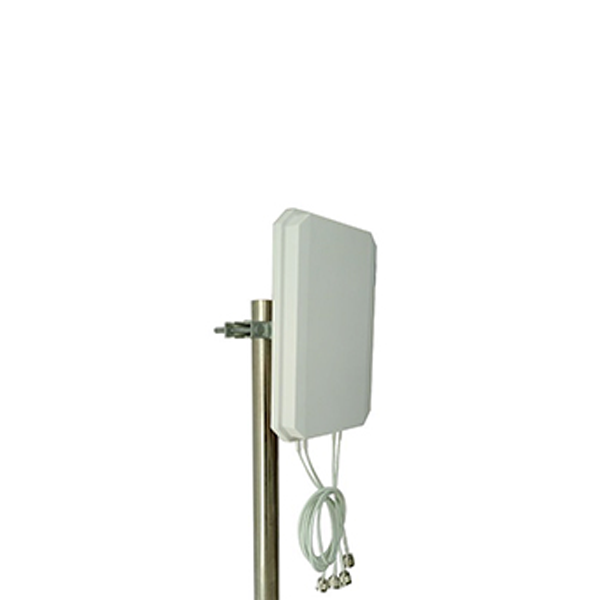

H3C ANT-2510P-M4 Двухдиапазонная направленная антенна ANT-2510P-M4 предназначена для использования вне помещений. Подключение антенны к устройству осуществляется через N-коннектор типа «папа» (штыревой).
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Сценарий применения
|
Вне помещений
|
|
Цвет
|
Белый
|
|
Поляризация
|
Горизонтальная / вертикальная
|
|
РАДИОПАРАМЕТРЫ
|
|
Частотный диапазон
|
2400–2500 МГц; 4900–5950 МГц
|
|
Коэффициент усиления
|
10 / 10 дБи
|
|
Ширина луча (HBM)
|
40 / 40°
|
|
Ширина луча (VBM)
|
40 / 40°
|
|
Коэффициент обратного излучения (FBR)
|
≥ 20 / 25 дБ
|
|
Изоляция между портами
|
≥ 24 дБ
|
|
Волновое сопротивление
|
50 Ом
|
|
VSWR
|
≤ 2,0
|
|
Максимальная мощность
|
20 Вт
|
|
ПОДКЛЮЧЕНИЕ
|
|
Разъёмы
|
4 × N-коннектор (папа)
|
|
Длина кабеля
|
0,9 м
|
|
Расположение разъёмов
|
Снизу
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Рабочая температура
|
–40…+70 °C
|
|
Температура хранения
|
–50…+85 °C
|
|
Ветроустойчивость
|
35 м/с
|
|
Метод установки
|
Крепление на мачту (Ø 50–85 мм)
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты (В × Ш × Г)
|
340 × 200 × 45 мм
|
|
Вес антенны
|
1,1 кг
|
|
Вес кронштейна
|
1,05 кг
|
Комплект поставки
|
Антенна
|
1 шт.
|
|
Документация
|
1 шт.
|
