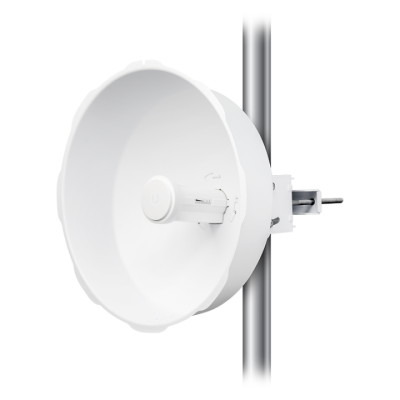

Описание Ubiquiti PowerBeam M5-300 ISO (PBE-M5-300-ISO)
Ubiquiti PowerBeam M5-300 ISO (PBE-M5-300-ISO) Точка доступа разработана для решений, требующих максимальной производительности и радиочастотной изоляции. Антенна устройства выполнена совместно с защитным кожухом для снижения уровня радиопомех по бокам антенны, что особенно полезно при близком расположении нескольких антенн. Более того, такое решение позволяет существенно снизить ветровую нагрузку, защитить антенну и PowerBeam M5-300 ISO от суровых погодных условий. Технология airMAX обеспечивает пропускную способность более 150 Мбит/с настоящего TCP/IP трафика.
Технология InnerFeed интегрирует всю радиосистему в облучателе антенны, а революционный протокол airMAX TDMA улучшает производительность и масштабируемость сети. PowerBeam чрезвычайно универсален и экономически эффективен для развёртывания сетей.
В отличие от стандартных протоколов Wi-Fi, протокол TDMA airMAX позволяет каждому пользователю для отправки и получения данных использовать предустановленные промежутки времени, регламентированные интеллектуальным контролером точки доступа. Этот метод уменьшает задержки, скрытые конфликты узлов и увеличивает эффективность эфирного времени, улучшает производительность и пропускную способность, снижает шумы и делает устройство особенно удобным для многопользовательского использования в сравнении с другими устройствами этого же типа.
Особенности Ubiquiti PowerBeam M5-300 ISO (PBE-M5-300-ISO)
- Интеллектуальный QoS. Приоритет назначается голосовым и видео данным для непрерывной потоковой передачи.
- Масштабируемость. Большая ёмкость и масштабируемость.
- Большая дальность. Допускает высокоскоростные соединения операторского класса.

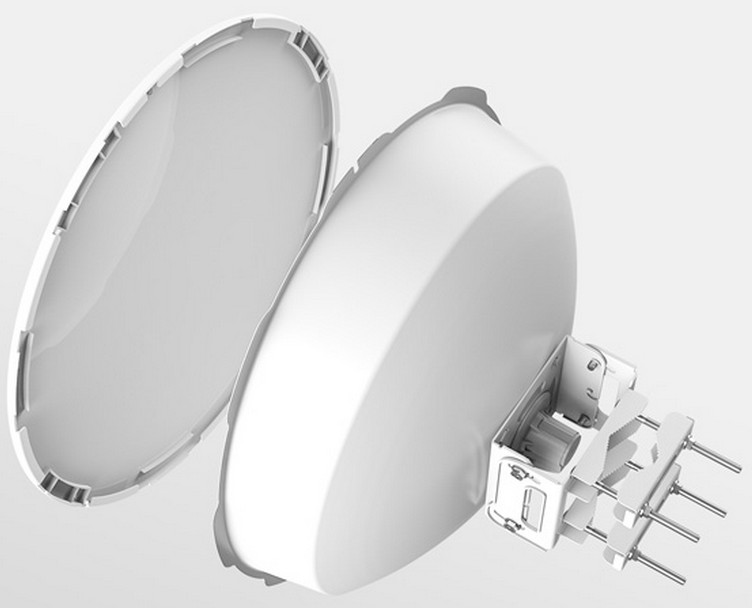

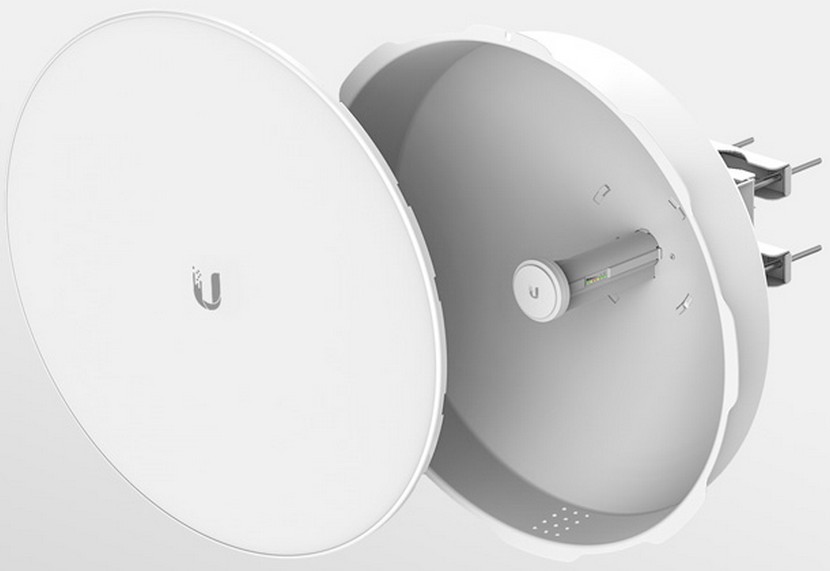

- Инновационная механическая конструкция. Защитный кожух улучшает радиочастотное экранирование; встроенный механизм наклона позволяет отьюстировать антенну на 20° вверх или вниз; удобно устанавливать на мачту, так как для монтажа требуется только один гаечный ключ.
- Промышленная прочность конструкции. Крепёжные детали с покрытием GEOMET обладают улучшенной коррозийной устойчивостью, нежели с оцинкованным; тарелка и кронштейны изготовлены из оцинкованной стали, покрытой порошковой краской для более совершенной устойчивости к коррозии; защитный кожух снижает воздействие погодных условий.
Программное обеспечение airOS
airOS — интуитивно понятная, универсальная, передовая технология прошивки от компании Ubiquiti — исключительно проста в использовании и не требует специальной подготовки для работы. За интерфейсом пользователя стоит мощная архитектура встроенного ПО, которая позволяет строить высокопроизводительные сети в формате «Точка-Многоточка» вне помещений.
- Поддержка протокола TDMA airMAX
- Выделение канала для устройств Ubiquiti
- Настраиваемая ширина канала
- Автоматическая синхронизация ACK
- Технология AAP
- Многоязыковая поддержка
airView
Встроенный во все Ubiquiti-устройства серии M, airView обеспечивает расширенный функционал анализатора спектра: графики «Waterfall» и «Waveform», а также график анализа спектра в режиме реального времени. Это даёт операторам возможность распознавать сигнатуры помех и планировать свои сети, минимизируя шумовые помехи.
- График «Waterfall» отражает совокупность энергии на каждой частоте с распределением по времени
- График «Waveform» представляет совокупность собранной энергии
- График «Real-time» показывает энергию в режиме реального времени в зависимости от частоты
- Recording — автоматическая запись данных анализатора спектра airView и вывод отчётов о результатах
airControl
Мощное и интуитивно понятное серверное веб-приложение для управления сетью — позволяет операторам централизованно управлять целыми сетями устройств Ubiquiti.
- Карта сети
- Мониторинг состояния устройств
- Массовое обновление прошивки
- Веб-доступ к интерфейсу пользователя
- Управление группами устройств
- Планирование задач
Спецификация радиочасти
|
|
Скорость передачи
|
Мощность передатчика
|
Чувствительность
|
Погрешность
|
|
802.11a
|
6–24 Мбит/с
|
24 дБм
|
-94 дБм
|
+/-2 дБ
|
|
36 Мбит/с
|
24 дБм
|
-80 дБм
|
+/-2 дБ
|
|
48 Мбит/с
|
23 дБм
|
-77 дБм
|
+/-2 дБ
|
|
54 Мбит/с
|
22 дБм
|
-75 дБм
|
+/-2 дБ
|
|
802.11n / airMAX
|
MCS0
|
24 дБм
|
-96 дБм
|
+/-2 дБ
|
|
MCS1
|
24 дБм
|
-95 дБм
|
+/-2 дБ
|
|
MCS2
|
23 дБм
|
-92 дБм
|
+/-2 дБ
|
|
MCS3
|
23 дБм
|
-90 дБм
|
+/-2 дБ
|
|
MCS4
|
22 дБм
|
-86 дБм
|
+/-2 дБ
|
|
MCS5
|
21 дБм
|
-83 дБм
|
+/-2 дБ
|
|
MCS6
|
20 дБм
|
-77 дБм
|
+/-2 дБ
|
|
MCS7
|
20 дБм
|
-74 дБм
|
+/-2 дБ
|
|
MCS8
|
24 дБм
|
-96 дБм
|
+/-2 дБ
|
|
MCS9
|
24 дБм
|
-95 дБм
|
+/-2 дБ
|
|
MCS10
|
23 дБм
|
-92 дБм
|
+/-2 дБ
|
|
MCS11
|
23 дБм
|
-90 дБм
|
+/-2 дБ
|
|
MCS12
|
22 дБм
|
-86 дБм
|
+/-2 дБ
|
|
MCS13
|
21 дБм
|
-83 дБм
|
+/-2 дБ
|
|
MCS14
|
20 дБм
|
-77 дБм
|
+/-2 дБ
|
|
MCS15
|
20 дБм
|
-74 дБм
|
+/-2 дБ
|
Параметры антенны
|
Усиление
|
22 дБи
|
|
КСВН
|
1.5:1
|
|
Механическая регулировка угла наклона антенны
|
± 20°
|
Технические характеристики
|
Процессор
|
Atheros MIPS 74KC, 560 МГц
|
|
ОЗУ
|
64 МБ DDR2
|
|
ПЗУ
|
8 МБ Flash
|
|
Сетевой интерфейс
|
1х Ethernet-порт 10/100 Мбит/с
|
|
Блок питания
|
PoE 24 В, 0,5 А
|
|
Способ питания
|
Passive PoE (пины: 4, 5 (+); 7, 8 (-))
|
|
Диапазон входного напряжения
|
20–26 В DC
|
|
Максимальное энергопотребление
|
6 Вт
|
|
Усиление
|
22 дБи
|
|
Выходная мощность
|
До 20 дБм для РФ (до 24 дБм для других стран)
|
|
Диапазон рабочих частот
|
5170–5875 МГц
|
|
Ветровая нагрузка
|
210 Н при 200 км/ч
|
|
Стойкость к ветру
|
200 км/ч
|
|
Светодиодные индикаторы
|
1х Питание, 1х LAN, 4х WLAN
|
|
Индикация уровня сигнала
|
Программно настраиваемая в соответствии с уровнями RSSI пользователя
|
|
Ширина канала
|
5/8/10/20/30/40 МГц
|
|
Поляризация
|
Двойная линейная
|
|
Корпус
|
УФ-стойкий пластик
|
|
Крепление
|
На мачту (монтажный набор входит в комплект поставки)
|
|
Защита от электростатических разрядов/электромагнитных импульсов
|
По воздуху: ±24 кВ, при контакте: ±24 кВ
|
|
Температура окружающей среды рабочая
|
-40.. +70 °С
|
|
Влажность окружающей среды рабочая
|
5.. 95% (без конденсации)
|
|
Испытание солевым туманом
|
IEC 68-2-11 (ASTM B117), эквивалент: MIL-STD-810 G Method 509.5
|
|
Испытание на вибрации
|
IEC 68-2-6
|
|
Испытания на температурный шок
|
IEC 68-2-14
|
|
Испытания на УФ
|
IEC 68-2-5 при 40° C (104° F), эквивалент: ETS 300 019-1-4
|
|
Испытания дождём и ветром
|
ETSI300-019-1.4, эквивалент: MIL-STD-810 G Method 506.5
|
|
Размеры
|
364 х 364 х 276 мм
|
|
Вес
|
2,55 кг
|
|
Гарантия
|
12 мес.
|

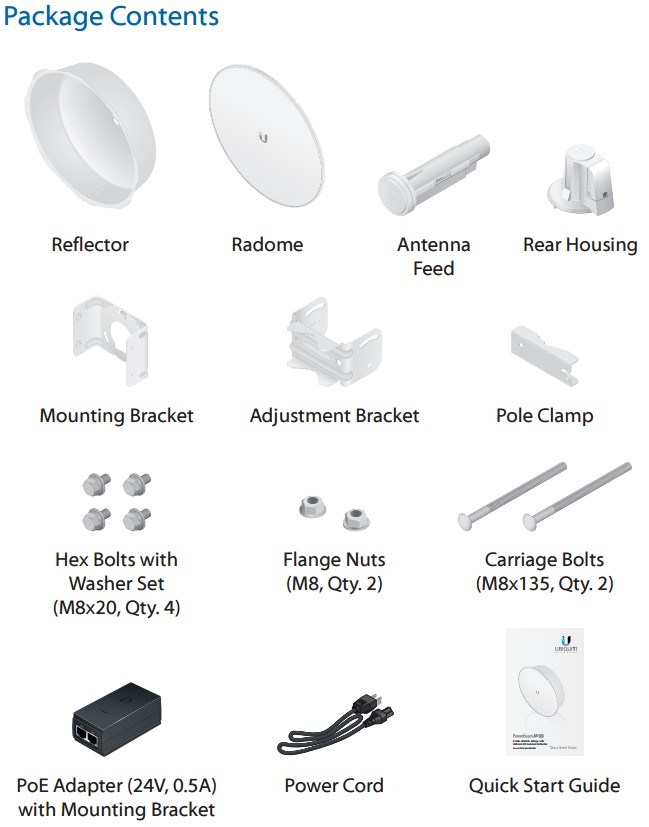

Комплект поставки
|
Отражатель
|
1 шт.
|
|
Радиопрозрачный колпак
|
1 шт.
|
|
Облучатель
|
1 шт.
|
|
Задняя часть облучателя
|
1 шт.
|
|
Крепёжная пластина
|
1 шт.
|
|
Регулирующая пластина
|
1 шт.
|
|
Зажимная скоба для мачты
|
1 шт.
|
|
Шестигранные болты с шайбой М8х20
|
4 шт.
|
|
Соединительная гайка М8
|
2 шт.
|
|
Болт с квадратным подголовком М8х135
|
2 шт.
|
|
Адаптер питания PoE (24 В, 0,5 А) с крепёжной пластиной
|
1 шт.
|
|
Шнур питания
|
1 шт.
|
|
Краткое руководство по быстрой установке
|
1 шт.
|
