Описание Ubiquiti LiteBeam M5-23 (LBE-M5-23)

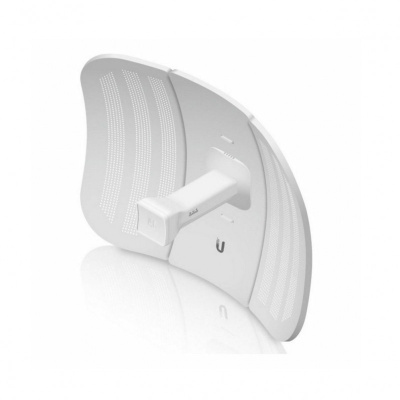

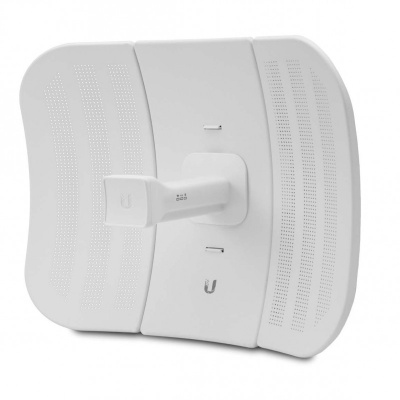

Ubiquiti LiteBeam M5-23 (LBE-M5-23) Wi-Fi Лёгкое компактное клиентское устройство с отличной ценой и невероятными возможностями обеспечивает надёжный линк на расстоянии до 30 километров (при использовании однотипных устройств). Подходит для эксплуатации в режиме "Точка-Точка" или в качестве мощного Wi-Fi клиента.
LiteBeam M5-23 — это новая ступень эволюции лёгких и компактных уличных устройств для беспроводной широкополосной передачи данных. Модель разрабатывалась как эффективное, рентабельное решение для передачи данных на большие расстояния. Она работает на частоте 5 ГГц и обладает отличной производительностью, благодаря которой достигается высокая скорость передачи.
Устройство объединяет проприетарные технологии аппаратного и программного обеспечения для комбинирования необходимой пропускной способности и дальности действия, сохраняя при этом низкую стоимость и открывая потрясающие возможности как новое решение в линейке airMAX.
Технология InnerFeed интегрирует всю радиосистему в облучателе антенны, а революционный протокол airMAX TDMA улучшает производительность и масштабируемость сети.
Технология airMAX
В отличие от стандартного протокола Wi-Fi, протокол TDMA (Time Division Multiple Access) airMAX позволяет каждому клиенту посылать и принимать данные, используя предопределённые промежутки времени, настроенные интеллектуальным контроллером точки доступа. Этот метод «временных слотов» устраняет конфликты скрытых узлов и повышает эффективность эфирного времени, таким образом технология airMAX обеспечивает значительно лучшую пропускную способность, масштабируемость, помехоустойчивость и уменьшает задержки в сравнении с другими уличными устройствами этого класса.
- Интеллектуальный QoS. Потоковой передаче голоса и видео назначается повышенный приоритет.
- Масштабируемость. Большая ёмкость и масштабируемость.
- Большая дальность. Позволяет организовывать высокоскоростные соединения на расстоянии до 30 км.

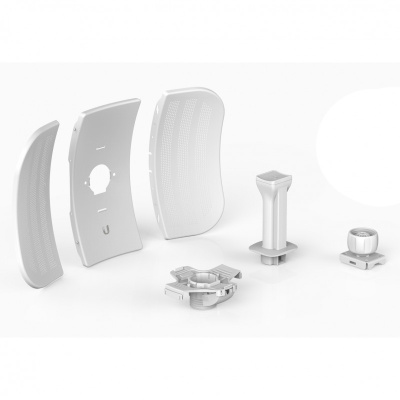

Абсолютно новая механическая конструкция превращает сборку и разборку устройства в буквально защёлкивание. Никакие дополнительные инструменты для этого не требуются. Облучатель, антенные панели, задний кожух и крепление просто защёлкиваются вместе, делая сборку простой и надёжной.

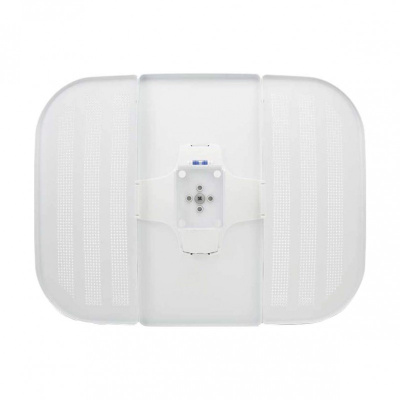

LiteBeam M5-23 имеет направленную антенну с высоким коэффициентом усиления до 23 дБи — для передачи данных на большие расстояния - и обладает узкой диаграммой направленности для большей устойчивости к помехам.
Благодаря малому весу и ультра-компактной упаковке, LiteBeam M5-23 идеально подходит для транспортировки и хранения.
LiteBeam обладает уникальным креплением на шаровом шарнире, которое обеспечивает гибкость регулировки по трём осям и позволяет легко направить устройство в нужную сторону. Система крепления с пузырьковым уровнем позволяет произвести простую и быструю юстировку.
Технические характеристики
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
| Процессор |
Atheros MIPS 74K, 533 МГц |
| Оперативная память |
64 МБ |
| Сетевой интерфейс |
1х 10/100 Мбит/с BASE-TX Ethernet (RJ-45) |
| Зона покрытия |
До 30 км при внешнем размещении (в зависимости от антенны базовой станции) |
| Параметры радиомодуля |
| Поддержка MIMO |
Нет, SISO |
| Выходная мощность |
До 20 дБм для РФ (до 25 дБм для других стран) |
| Диапазон рабочих частот |
5150 – 5875 МГц |
| Стандарты Wi-Fi |
802.11a/n |
| Ширина канала |
10, 20, 30, 40 МГц |
| Параметры антенны |
| Антенна |
Облучатель (интегрированный в радиосистему) с отражателем |
| Поляризация |
В зависимости от положения устройства |
| Усиление |
23 дБи |
| КСВН |
1.5:1 макс. |
| Физические и климатические параметры |
| Размеры |
362 x 267 x 184 мм |
| Вес |
750 г |
| Материал корпуса |
Устойчивый к УФ-лучам пластик для наружного применения |
| Крепёж |
На мачту (входит в комплект) |
| Максимальная потребляемая мощность |
4 Вт |
| Блок питания |
24 В 0,2 А (в комплекте) |
| Способ питания |
Passive PoE (пины: 4, 5 (+); 7, 8 (-)) |
| Температура окружающей среды рабочая |
-40.. +70 °С |
| Влажность |
5...95% (с конденсацией) |
| Ветровая нагрузка |
176,86 ньютон при 200 км/ч |
| Стойкость к ветру |
До 200 км/ч |
| Испытания на вибрации |
ETSI300-019-1.4 |
| Спецификация ETSI |
EN 302 326 DN2 |
| Защита от электростатического разряда/электромагнитного импульса |
По воздуху: ±24 кВПри контакте: ±24 кВ |
Комплект поставки
| Облучатель |
1 шт. |
| Центральная отражающая панель |
1 шт. |
| Боковые отражающие панели |
2 шт. |
| Приёмный кронштейн облучателя |
1 шт. |
| Кронштейн на шаровом шарнире |
1 шт. |
| Металлический хомут |
1 шт. |
| Блок питания PoE 24 В 0,2 А |
1 шт. |
| Кабель питания |
1 шт. |
| Руководство по установке |
1 шт. |
Параметры радиомодуля
| Скорость передачи |
Мощность передатчика |
Чувствительность |
Погрешность |
| MCS0 |
25 дБм |
-97 дБм |
+/- 2 дБ |
|
| MCS1 |
25 дБм |
-96 дБм |
+/- 2 дБ |
| MCS2 |
25 дБм |
-93 дБм |
+/- 2 дБ |
| MCS3 |
24 дБм |
-91 дБм |
+/- 2 дБ |
| MCS4 |
23 дБм |
-87 дБм |
+/- 2 дБ |
| MCS5 |
22 дБм |
-84 дБм |
+/- 2 дБ |
| MCS6 |
21 дБм |
-78 дБм |
+/- 2 дБ |
| MCS7 |
19 дБм |
-75 дБм |
+/- 2 дБ |
Технические характеристики Ubiquiti LiteBeam M5-23
|
Линейка | Ubiquiti LiteBeam M |
| Рабочая частота | 5 ГГц |
| Стандарт радио в основе | 802.11n |
| Тип антенны | Встроенная |
| Коэффициент усиления антенны | 23 дБи |
| Поддержка MIMO | Нет |
| Постоянный анализ эфира | Нет |
| Активная фильтрация | Нет |
| Металлический корпус | Нет |
| GPS-синхронизация | Нет |
| Выходная мощность | 25 дБм |
| Кол-во портов Ethernet (RJ45) | 1 |
| Скорость Ethernet (RJ45) | 100 |
| Порт SFP | Нет |
| Питание по PoE | Passive PoE 24 В |
| Раздача PoE-питания | Нет |
| Межсетевой экран (Firewall) | Да |
| DHCP-сервер | Да |
| Частота процессора | 533 МГц |
| 3G/4G-модем | Нет |
| Рабочая температура (от) | -40 °C |
| Рабочая температура (до) | +70 °C |
| Мощность передатчика для России | 20 дБм
|
