Описание
Ubiquiti Networks запускает следующее поколение CPE (Customer Premises Equipment - оконечное клиентское устройство) технологии airMAX – NanoBeam 2AC с выделенным Wi-Fi интерфейсом управления.
Особенности
- Улучшенная устойчивость к шуму. NanoBeam обладает высоким показателем усиления и излучает радиочастотную энергию более узконаправленно. Фокусируясь в одном направлении, устройство блокирует или фильтрует шумы в пространстве, повышая устойчивость к ним. Эта функция особенно важна в местах, насыщенных другими радиочастотными сигналами такой же или близкой частоты.
- Интегрируемая конструкция. Технология InnerFeed интегрирует всю радиосистему в облучателе антенны, а революционный протокол airMAX TDMA улучшает производительность и масштабируемость сети. NanoBeam чрезвычайно универсален и экономически эффективен для развёртывания сетей.
-
Приложение UMobile. Благодаря дополнительному Wi-Fi модулю для управления, вы можете мгновенно получить доступ к интерфейсу конфигурации airOS через фирменное мобильное приложение UMobile. Приложение позволяет выполнять настройку и управление, а также предлагает различные варианты конфигурации сразу при подключении или входе.
Интуитивно понятное ПО AirOS позволяет быстро и легко настроить точку доступа в нужном режиме работы даже пользователю, который впервые встретился с данным ПО. Также присутствует AirView - встроенная утилита, предназначенная для спектрального анализа частот окружающей среды (поставляется со всеми новыми устройствами).
Встроенный airView позволяет выявлять признаки шума и планировать ваши сети, минимизируя интерференцию с шумом. Функции airView:
-
Постоянно отслеживает шум среды.
-
Собирает точки измерения энергии в графики реального времени.
-
Помогает оптимизировать выбор канала, строение сети и производительность радиосети.
airView работает в фоновом режиме, не прерывая соединения и не нарушая работу сети. Он отображает графики и различные данные в режиме реального времени, записывает результаты и предоставляет отчёты.
Устройства airMAX ac обладают архитектурой с несколькими радиомодулями для работы революционного механизма анализа радиосреды. Независимый процессор вкупе со вторым, выделенным радиомодулем, обеспечивают постоянный анализ полного 2.4 ГГц диапазона и каждого принимаемого символа для предоставления вам наиболее совершенного радиоанализа в отрасли.
Технология airMAX ac
В отличие от стандартного протокола Wi-Fi, протокол TDMA (Time Division Multiple Access) airMAX ac позволяет каждому клиенту посылать и принимать данные, используя предопределённые промежутки времени, настроенные интеллектуальным контролером точки доступа. Этот метод «временных слотов» устраняет конфликты скрытых узлов и повышает эффективность эфирного времени, таким образом технология airMAX ac обеспечивает значительно лучшую пропускную способность, масштабируемость, помехоустойчивость и уменьшает задержки в сравнении с другими уличными радиосистемами этого класса.
- Интеллектуальный QoS. Приоритет назначается голосовым и видео данным для непрерывной потоковой передачи
- Масштабируемость. Большая ёмкость и масштабируемость
- Большая дальность. Позволяет организовывать высокоскоростные соединения операторского класса
Конструкция
Инновационное техническое решение
|
Простой монтаж
|
- Компактность. Антенна и радиомодуль объединены вместе, благодаря чему устройство занимает меньше места
- Эстетичность. Точка доступа NanoBeam достаточно мала, чтобы незаметно влиться в окружение в месте её установки
- Универсальность. Монтаж устройства может быть произведён практически в любом положении, необходимом для обеспечения прямой видимости
|

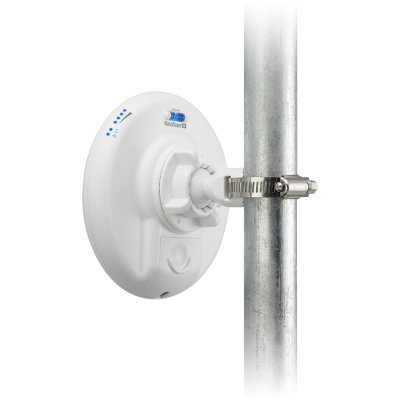

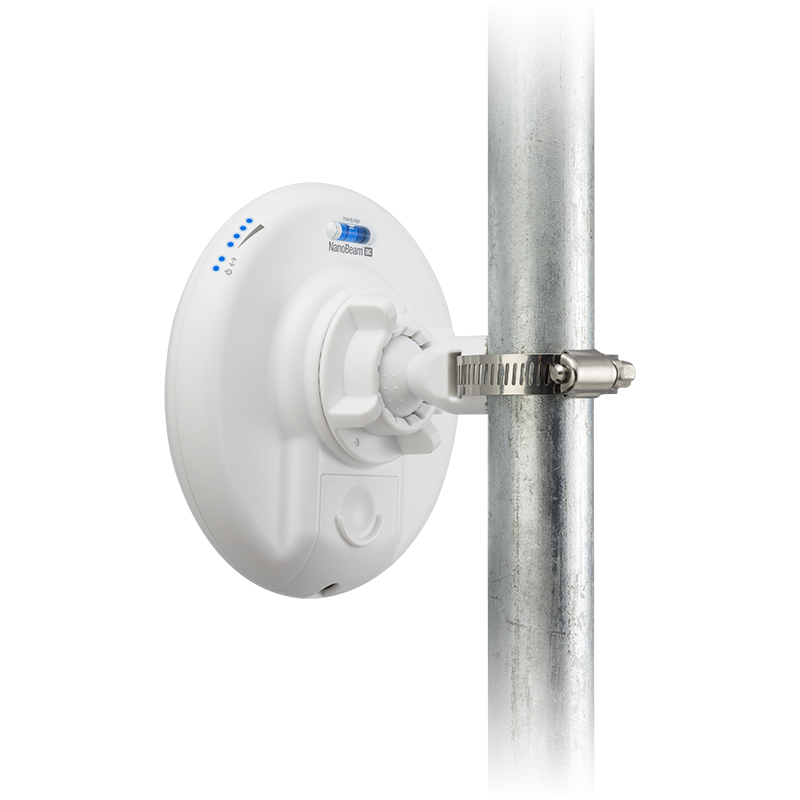

- Быстрая установка. Для монтажа на мачту не требуется никаких креплений. Для установки на стену требуются дополнительные крепежные детали (не входят в комплект поставки)

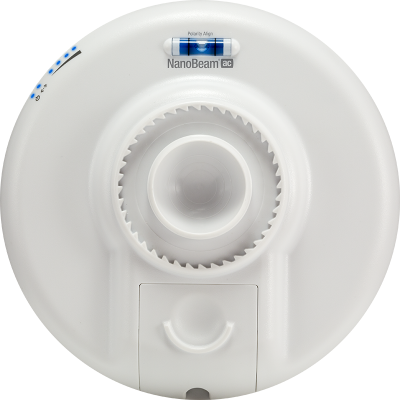

- Удобная юстировка. Устройство поворачивается на шарнире, что позволяет выравнивать его
|
Технические характеристики
Размеры
|
189 x 189 x 125 мм
|
Вес
|
530 г
|
Блок питания
|
24 В, 0.5 A Gigabit PoE (входит в комплект поставки)
|
Максимальное энергопотребление
|
7.5 Вт
|
Сетевой интерфейс
|
1х 10/100/1000 Ethernet
|
Процессор
|
Atheros MIPS 74Kc, 533 МГц
|
ОЗУ
|
64 МБ DDR2
|
Светодиодная индикация
|

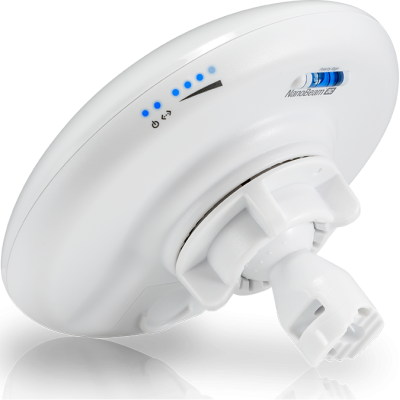

1х питания, 1х Ethernet, 4x уровня сигнала
|
Светодиоды уровня сигнала
|
Программно настраиваемые в соответствии с пользовательскими уровнями RSSI
|
Ширина канала
|
Режим PtP: 10/20/30/40 МГц
Режим PtMP: 10/20/30/40 МГц
|
Выходная мощность
|
До 20 дБм для РФ (до 27 дБм для других стран)
|
Поляризация
|
Двойная линейная
|
Материал корпуса
|
Устойчивый к УФ пластик для наружного применения
|
Крепление
|
На мачту (в комплекте), на стену (опционально)
|
Ветровая нагрузка
|
45.4 ньютон при 200 км/ч
|
Стойкость к ветру
|
До 200 км/ч
|
Защита от электростатического разряда/электромагнитного импульса
|
По воздуху: ±24 кВ
При контакте: ±24 кВ
|
Температура окружающей среды рабочая
|
-40.. +70 °C
|
Влажность окружающей среды рабочая
|
5.. 95 % (без конденсации)
|
Испытания солевым туманом
|
IEC 68-2-11 (ASTM B117), эквивалент: MIL-STD-810 G Method 509.5
|
Испытания на вибрации
|
IEC 68-2-6
|
Испытания на температурный шок
|
IEC 68-2-14
|
Испытания на УФ
|
IEC 68-2-5 при 40° C (104° F), эквивалент: ETS 300 019-1-4
|
Испытания дождём и ветром
|
ETS 300 019-1-4, эквивалент: MIL-STD-810 G Method 506.5
|
Рабочий диапазон
|
2412 - 2472 МГц
5150 - 5250 МГц (дополнительный Wi-Fi модуль для управления)
|
Усиление
|
13 дБи
|
КСВН
|
1.5:1
|
Рабочая частота
|
2.4 ГГц
|
Количество портов Ethernet
|
1
|
Межсетевой экран (Firewall)
|
Да
|
DHCP-сервер
|
Да
|
Тип антенны
|
встроенная
|
Частота процессора
|
533 МГц
|
Гигабитные порты Ethernet
|
Да
|
Питание по PoE
|
Passive PoE 24 В
|
Постоянный анализ эфира
|
Да
|
Линейкаc
|
Ubiquiti NanoBeam a
|
Стандарт радио в основе
|
802.11ac
|
Мощность передатчика для России
|
20 дБм
|
Параметры радиомодуля
|
Скорость передачи
|
Мощность передатчика
|
Чувствительность приёмника
|
Погрешность
|
airMAX ac
|
1x BPSK (½)
|
27 дБм
|
-96 дБм
|
+/-2 дБ
|
2x QPSK (½)
|
27 дБм
|
-95 дБм
|
+/-2 дБ
|
2x QPSK (¾)
|
27 дБм
|
-92 дБм
|
+/-2 дБ
|
4x 16QAM (½)
|
27 дБм
|
-90 дБм
|
+/-2 дБ
|
4x 16QAM (¾)
|
26 дБм
|
-86 дБм
|
+/-2 дБ
|
6x 64QAM (2/3)
|
25 дБм
|
-83 дБм
|
+/-2 дБ
|
6x 64QAM (¾)
|
24 дБм
|
-77 дБм
|
+/-2 дБ
|
6x 64QAM (5/6)
|
23 дБм
|
-74 дБм
|
+/-2 дБ
|
8x 256QAM (¾)
|
22 дБм
|
-71 дБм
|
+/-2 дБ
|
8x 256QAM (5/6)
|
21 дБм
|
-68 дБм
|
+/-2 дБ
|
Комплект поставки
NanoBeam AC Gen 2
|
1 шт.
|
Крепление на шаровом шарнире
|
1 шт.
|
Фиксирующее кольцо
|
1 шт.
|
Металлический хомут
|
1 шт.
|
Адаптер питания Gigabit PoE 24 В, 0.5 А с крепёжной пластиной
|
1 шт.
|
Кабель питания
|
1 шт.
|
Руководство по установке
|
1 шт.
|
-
Производитель:
Ubiquiti
-
