Описание Ubiquiti NanoBeam M5-400
Ubiquiti NanoBeam M5-400 Внешняя точка доступа от компании Ubiquiti Networks (UBNT) предназначена для создания линков PtP (точка - точка) или для использования в качестве мощного беспроводного клиента. Устройство поддерживает технологию MIMO 2х2. Использование NanoBeam M5 оптимально для в районов, где диапазон 2.4 ГГц сильно зашумлен.
Устойчивость к коррозии
-
Крепление. Покрытие по технологии GEOMET® позволяет более эффективно бороться с появлением коррозии (по сравнению с оцинковкой крепежных элементов).
-
Параболический отражатель и кронштейн. Сделаны из оцинкованной стали с порошковым напылением, что обеспечивает улучшенную защиту против коррозии. Обновленные* крепления на мачту для 400 мм рефлектора и шайбы для 300 мм предотвращают повреждение краски, что повышает устойчивость к коррозии.
Новая система крепления
-
Встроенная система изменения угла наклона устройства. Позволяет регулировать наклон вверх и вниз на +20° и -10° соответственно относительно центральной оси.
-
Быстрая установка. Уменьшено количество крепежных элементов*. Инструменты Вам понадобятся только для прикручивания крепления к мачте.
-

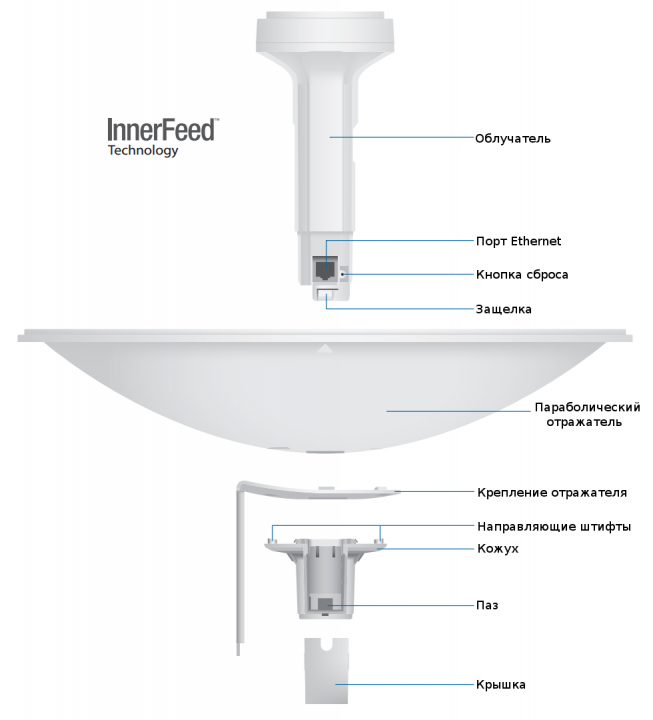

Легко разобрать. Облучатель параболической антенны можно снять одним нажатием на защелку.
* Относительно Ubiquiti Nanobridge
Бесплатное программное обеспечение AirControl позволяет легко масштабировать сеть и осуществлять управление более 1000 клиентских устройств.
PoE-питание, индикаторы питания и уровня сигнала, удобные крепления для установки на мачту облегчают настройку и монтаж.
Интуитивно понятное ПО AirOS позволяет быстро и легко настроить точку доступа в нужном режиме работы даже пользователю, который в первый раз увидел интерфейс данного ПО.
Также присутствует AirView - встроенная утилита, предназначенная для спектрального анализа частот эфира (поставляется со всеми новыми устройствами).
Технические характеристики
|
Процессор
|
Atheros MIPS 74KC, 560 МГц
|
|
ОЗУ
|
64 МБ DDR2
|
|
ПЗУ
|
8 МБ
|
|
Сетевой интерфейс
|
1х10/100/1000 Ethernet (RJ-45)
|
|
Ширина канала
|
5/8/10/20/30/40 МГц
|
|
Рабочий диапазон
|
5170-5875 МГц
|
|
Программное обеспечение
|
AirOS
|
Спецификация передатчика
|
|
Скорость передачи
|
Мощность передатчика
|
Погрешность
|
|
802.11a
|
6-24 Мбит/с
|
26 дБм
|
+/-2 Дб
|
|
36 Мбит/с
|
25 дБм
|
+/-2 Дб
|
|
48 Мбит/с
|
24 дБм
|
+/-2 Дб
|
|
54 Мбит/с
|
23 дБм
|
+/-2 Дб
|
|
802.11n / AirMax
|
MCS0
|
26 дБм
|
+/-2 Дб
|
|
MCS1
|
25 дБм
|
+/-2 Дб
|
|
MCS2
|
25 дБм
|
+/-2 Дб
|
|
MCS3
|
25 дБм
|
+/-2 Дб
|
|
MCS4
|
24 дБм
|
+/-2 Дб
|
|
MCS5
|
23 дБм
|
+/-2 Дб
|
|
MCS6
|
23 дБм
|
+/-2 Дб
|
|
MCS7
|
23 дБм
|
+/-2 Дб
|
|
MCS8
|
26 дБм
|
+/-2 Дб
|
|
MCS9
|
25 дБм
|
+/-2 Дб
|
|
MCS10
|
25 дБм
|
+/-2 Дб
|
|
MCS11
|
25 дБм
|
+/-2 Дб
|
|
MCS12
|
24 дБм
|
+/-2 Дб
|
|
MCS13
|
23 дБм
|
+/-2 Дб
|
|
MCS14
|
23 дБм
|
+/-2 Дб
|
|
MCS15
|
23 дБм
|
+/-2 Дб
|
Спецификация приёмника
|
|
Скорость передачи
|
Чувствительность
|
Погрешность
|
|
802.11a
|
6-24 Мбит/с
|
-94 дБм
|
+/-2 Дб
|
|
36 Мбит/с
|
-80 дБм
|
+/-2 Дб
|
|
48 Мбит/с
|
-77 дБм
|
+/-2 Дб
|
|
54 Мбит/с
|
-75 дБм
|
+/-2 Дб
|
|
802.11n / AirMax
|
MCS0
|
-96 дБм
|
+/-2 Дб
|
|
MCS1
|
-95 дБм
|
+/-2 Дб
|
|
MCS2
|
-92 дБм
|
+/-2 Дб
|
|
MCS3
|
-90 дБм
|
+/-2 Дб
|
|
MCS4
|
-86 дБм
|
+/-2 Дб
|
|
MCS5
|
-83 дБм
|
+/-2 Дб
|
|
MCS6
|
-77 дБм
|
+/-2 Дб
|
|
MCS7
|
-74 дБм
|
+/-2 Дб
|
|
MCS8
|
-95 дБм
|
+/-2 Дб
|
|
MCS9
|
-93 дБм
|
+/-2 Дб
|
|
MCS10
|
-90 дБм
|
+/-2 Дб
|
|
MCS11
|
-87 дБм
|
+/-2 Дб
|
|
MCS12
|
-84 дБм
|
+/-2 Дб
|
|
MCS13
|
-79 дБм
|
+/-2 Дб
|
|
MCS14
|
-78 дБм
|
+/-2 Дб
|
|
MCS15
|
-75 дБм
|
+/-2 Дб
|
Параметры антенны
|
Усиление
|
25 дБи
|
|
КСВ
|
2:1
|
|
Поляризация
|
Двойная линейная
|
Физические и климатические параметры
|
Материал корпуса
|
Устойчивый к УФ пластик для наружного применения
|
|
Максимальная потребляемая мощность
|
8 Вт
|
|
Блок питания
|
24В, 0.5A GigE PoE
|
|
Способ питания
|
PoE. Напряжение подается через Ethernet (пара 4 и 5 - положительная, 7 и 8 - отрицательная)
|
|
LED
|
1х индикатор питания,1х индикатор активности LAN, 4x индикатор активности WLAN
|
|
Индикация уровня сигнала
|
Программно настраиваемая индикация на основе уровня сигнала
|
|
Крепление
|
Крепление на мачту
|
|
Ветровая нагрузка
|
17.34 кг при 200 км/ч
|
|
Температура окружающей среды рабочая
|
-40.. +70 °С
|
|
Влажность окружающей среды рабочая
|
5.. 95% (без конденсации)
|
|
Испытания на вибрации
|
ETSI300-019-1.4
|
|
Сертификат соответствия
|
FCC Part 15.247, IC RS210, CE
|
|
Габариты
|
420 x 420 x 275 мм
|
|
Вес
|
1.753 кг
|
|
Гарантия
|
12 мес.
|
Комплект поставки
|
Параболический отражатель
|
1 шт.
|
|
Облучатель с интегрированной радиосистемой
|
1 шт.
|
|
Комплект креплений
|
1 шт.
|
|
Адаптер питания Gigabit PoE
|
1 шт.
|
