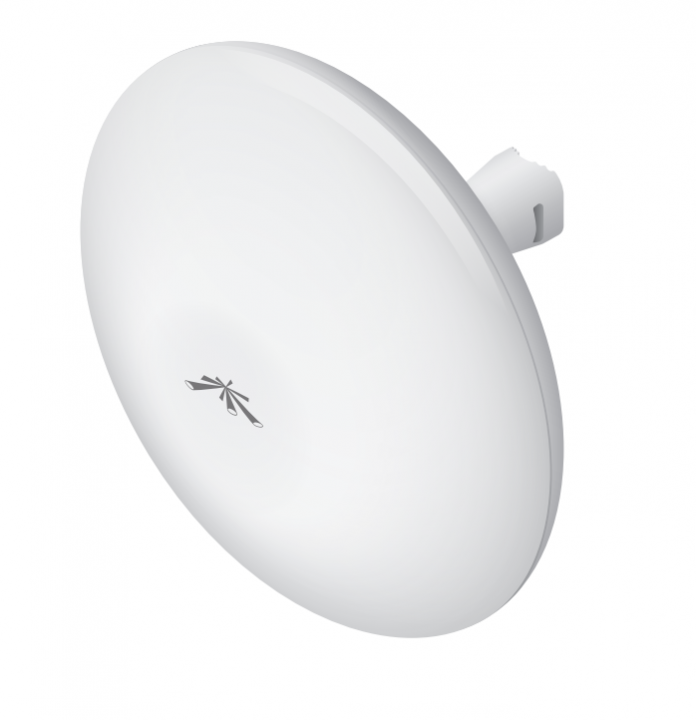

Описание Ubiquiti NanoBeam M5-19 (NBE-M5-19)
Ubiquiti NanoBeam M5-19 (NBE-M5-19) Внешняя точка доступа используется как для создания линков PtP (Точка-Точка), так и для для создания точек доступа типа PtMP (Точка-Многоточка). Устройство поддерживает технологии MIMO 2х2 и airMAX. Использование NanoBeam M5 оптимально для районов, где диапазон 2,4 ГГц сильно зашумлён.
Интуитивно понятное ПО AirOS позволяет быстро и легко настроить точку доступа в нужном режиме работы даже пользователю, который впервые встретился с данным ПО. Также присутствует AirView — встроенная утилита, предназначенная для спектрального анализа частот окружающей среды (поставляется со всеми новыми устройствами).
Инструмент airView позволяет выявлять признаки шума и планировать ваши сети для снижения шумовых помех. Функции airView:
- Постоянно отслеживает шум в эфире
- Собирает точки измерения энергии в графики реального времени
- Помогает оптимизировать выбор канала, строение сети и производительность радиосети
airView работает в фоновом режиме, не прерывая соединения и не нарушая работу сети. Он отображает графики и различные данные в режиме реального времени, записывает результаты и предоставляет отчёты.
- Waterfall. Совокупность энергии на каждой частоте с распределением по времени.
- Waveform. Уровни сигнала по частотам в форме волны и их вероятность.
airControl — мощное, интуитивное веб-приложение для управления сетью, которое позволяет операторам централизованно контролировать все сети устройств ubiquiti. Приложение включает в себя следующие возможности:
- Сетевая карта
- Мониторинг статуса устройств
- Массовое обновление прошивки
- Доступ к пользовательскому веб-интерфейсу
- Управление группой устройств
- Планирование задач
Особенности Ubiquiti NanoBeam M5-19 (NBE-M5-19)
- Улучшенная устойчивость к шуму. NanoBeam излучает радиочастотную энергию более узконаправленно. Фокусируясь в одном направлении, устройство блокирует или фильтрует шумы в пространстве, повышая устойчивость к ним. Эта функция особенно важна в местах, насыщенных другими радиочастотными сигналами такой же или близкой частоты.
- Интегрированная конструкция. Радиомодуль и антенны объединены вместе для повышения эффективности и компактности устройства, благодаря чему также достигается максимальное усиление. Устройство универсально и экономически эффективно для развёртывания сетей.
Технические характеристики
|
Процессор
|
Atheros MIPS 74KC, 560 МГц
|
|
ОЗУ
|
64 МБ DDR2
|
|
ПЗУ
|
8 МБ
|
|
Сетевой интерфейс
|
1х10/100 Мбит/с Ethernet (RJ45)
|
|
Ширина канала
|
5/8/10/20/30/40 МГц
|
|
Рабочий диапазон
|
5170–5850 МГц
|
|
Выходная мощность
|
До 20 дБм для РФ (до 26 дБм для других стран)
|
|
Программное обеспечение
|
AirOS
|
Спецификация радиомодуля
|
|
Скорость передачи
|
Мощность передатчика
|
Чувствительность приёмника
|
Погрешность
|
|
802.11a
|
6–24 Мбит/с
|
26 дБм
|
-94 дБм
|
+/-2 дБ
|
|
36 Мбит/с
|
25 дБм
|
-80 дБм
|
+/-2 дБ
|
|
48 Мбит/с
|
24 дБм
|
-77 дБм
|
+/-2 дБ
|
|
54 Мбит/с
|
23 дБм
|
-75 дБм
|
+/-2 дБ
|
|
802.11n / airMAX
|
MCS0
|
26 дБм
|
-96 дБм
|
+/-2 дБ
|
|
MCS1
|
25 дБм
|
-95 дБм
|
+/-2 дБ
|
|
MCS2
|
25 дБм
|
-92 дБм
|
+/-2 дБ
|
|
MCS3
|
25 дБм
|
-90 дБм
|
+/-2 дБ
|
|
MCS4
|
24 дБм
|
-86 дБм
|
+/-2 дБ
|
|
MCS5
|
23 дБм
|
-83 дБм
|
+/-2 дБ
|
|
MCS6
|
23 дБм
|
-77 дБм
|
+/-2 дБ
|
|
MCS7
|
23 дБм
|
-74 дБм
|
+/-2 дБ
|
|
MCS8
|
26 дБм
|
-95 дБм
|
+/-2 дБ
|
|
MCS9
|
25 дБм
|
-93 дБм
|
+/-2 дБ
|
|
MCS10
|
25 дБм
|
-90 дБм
|
+/-2 дБ
|
|
MCS11
|
25 дБм
|
-87 дБм
|
+/-2 дБ
|
|
MCS12
|
24 дБм
|
-84 дБм
|
+/-2 дБ
|
|
MCS13
|
23 дБм
|
-79 дБм
|
+/-2 дБ
|
|
MCS14
|
23 дБм
|
-78 дБм
|
+/-2 дБ
|
|
MCS15
|
23 дБм
|
-75 дБм
|
+/-2 дБ
|
Параметры антенны
|
Усиление
|
19 дБи
|
|
Поляризация
|
Двойная линейная
|
|
Макс. КСВН
|
1.5:1
|
Физические и климатические параметры
|
Материал корпуса
|
Устойчивый к УФ пластик для наружного применения
|
|
Максимальная потребляемая мощность
|
8 Вт
|
|
Блок питания
|
24 В, 0,5 A PoE
|
|
Способ питания
|
PoE. Напряжение подается через Ethernet (пины: 4, 5 (+); 7, 8 (-))
|
|

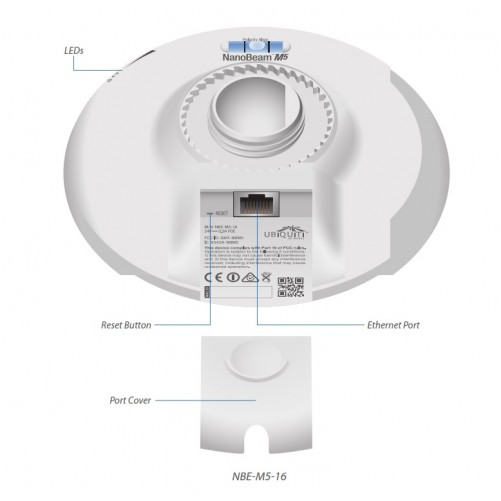

LED
|
1х индикатор питания,1х индикатор активности LAN, 4x индикатор активности WLAN
|
|
Индикация уровня сигнала
|
Программно настраиваемая индикация на основе уровня сигнала
|
|

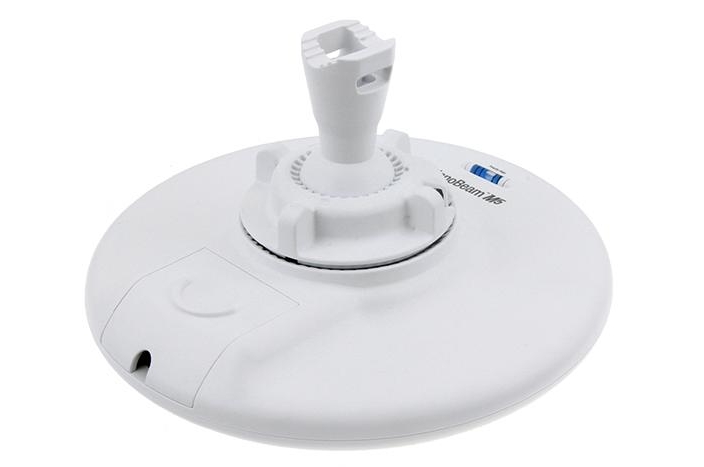

Крепление
|
Крепление на мачту
|
|
Температура окружающей среды рабочая
|
-40.. +70 °С
|
|
Влажность окружающей среды рабочая
|
5.. 95% (без конденсации)
|
|
Испытания на вибрации
|
ETSI300-019-1.4
|
|
Размеры
|
189 x 189 x 125 мм
|
|
Вес
|
0,53 кг
|
|
Гарантия
|
12 мес.
|
Комплект поставки
|
Радиоустройство
|
1 шт.
|
|
Кронштейн на шаровом шарнире
|
1 шт.
|
|
Фиксирующее кольцо
|
1 шт.
|
|
Металлический хомут
|
1 шт.
|
|
Адаптер питания PoE 24 В, 0,5 А
|
1 шт.
|
|
Кабель питания
|
1 шт.
|
|
Руководство по быстрой установке
|
1 шт.
|
-
