Описание

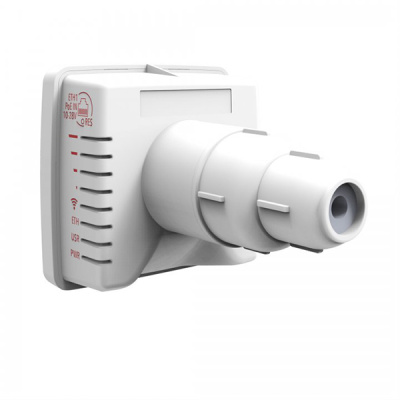

Уличная беспроводная система со встроенной антенной предназначена для установки на офсетные параболические спутниковые антенны. Спутниковая тарелка будет выполнять функцию усиливающего сигнал рефлектора, поэтому — чтобы быстро организовать высокоэффективные беспроводные каналы дальней связи — используйте любую имеющуюся у вас офсетную антенну для приёма программ спутникового телевидения с кронштейном регулировки угла наклона. Этот универсальный кронштейн диаметром 40 мм позволяет легко встроить в него устройство LDF.
Миниатюрность упаковки делает транспортировку и установку простой и малозатратной. Спутниковая тарелка в комплект поставки не входит.
Линейка состоит из двух моделей: LDF 5 ac и LDF 5. LDF 5 ac поддерживает 802.11ac для повышенной пропускной способности и — по сравнению с LDF 5 n-стандарта — имеет более мощный процессор, увеличенный объём оперативной памяти и гигабитный Ethernet-порт.
Используя тарелку диаметром до 100 см, можно добиться усиления антенны до 33 дБи. Устройство поставляется с предустановленной операционной системой RouterOS и готово к работе.
Технические характеристики
Процессор
|
IPQ-4018 716 МГц, 4 ядра
|
Архитектура
|
ARM (32 бит)
|
ОЗУ
|
256 МБ RAM
|
ПЗУ
|
16 МБ Flash
|
Сетевой интерфейс
|
1х 10/100/1000 Ethernet
|
Радиомодуль
|
Встроенный 5 ГГц, 802.11ac
|
Выходная мощность
|
До 20 дБм для РФ (до 25 дБм для других стран)
|
MIMO
|
2x2
|
Беспроводной чип
|
IPQ-4018
|
Диапазон рабочих частот
|
5150 - 5875 МГц
|
Питание на входе
|
10-28 В DC Passive PoE
|
Максимальное энергопотребление
|
8 Вт
|
Коэффициент усиления антенны
|
9 дБи
|
Ширина диаграммы направленности антенны
|
60°
|
Размеры
|
84 x 84 x 115 мм
|
Температура окружающей среды рабочая
|
-40.. +70 °C (протестировано)
|
Светодиодные индикаторы
|
8 шт. (5 пользовательских)
|
Операционная система
|
RouterOS Level 3
|
Количество портов Ethernet
|
1
|
Межсетевой экран (Firewall)
|
Да
|
DHCP-сервер
|
Да
|
Выходная мощность
|
25 дБм
|
Тип антенны
|
встроенная
|
Частота процессора
|
716 МГц
|
Гигабитные порты Ethernet
|
Да
|
Питание по PoE
|
Passive PoE 24 В
|
Линейка
|
MikroTik LDF
|
Стандарт радио в основе
|
802.11ac
|
Мощность передатчика для России
|
20 дБм
|
Спецификация радиочасти
СКОРОСТЬ
|
Мощность передатчика
|
Чувствительность приёмника
|
|
(дБм)
|
6 Мбит/с
|
25
|
-96
|
54 Мбит/с
|
21
|
-80
|
MCS0
|
25
|
-96
|
MCS7
|
20
|
-75
|
MCS9
|
18
|
-70
|
Результаты замера производительности процессора
RBLDFG-5acD
|
IPQ-4018 (716 МГц) тест через один порт 1G
|
Режим
|
Конфигурация
|
1518 байт
|
512 байт
|
64 байт
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Мост
|
отсутствует (fast path)
|
82.2
|
998.2
|
243.9
|
999.0
|
1483.0
|
759.3
|
Мост
|
25 правил фильтрации моста
|
82.2
|
998.2
|
215
|
880.6
|
217.5
|
111.4
|
Маршрутизация
|
отсутствует (fast path)
|
82.2
|
998.2
|
243.9
|
999.0
|
1489.5
|
762.6
|
Маршрутизация
|
25 простых очередей
|
82.2
|
998.2
|
243.9
|
999.0
|
364.9
|
186.8
|
Маршрутизация
|
25 правил фильтрации IP
|
82.2
|
998.2
|
155.1
|
635.3
|
151.3
|
77.5
|
Комплект поставки
LDF 5 ac
|
1 шт.
|
Адаптер питания 24 В, 0.38 А
|
1 шт.
|
Гигабитный PoE-инжектор
|
1 шт.
|
-
Производитель:
Mikrotik
-
Документация:
Загрузить
