Описание
Уличное радиоустройство диапазона 6 ГГц расширяет проверенную временем линейку LigoDLB и служит для построения высокоскоростных PtP- / PtMP-сетей на коротких и средних расстояниях. Мощная аппаратная платформа с радиомодулем на базе технологии 802.11ac и проприетарного протокола для передачи данных iPoll 3 обеспечивает пропускную способность свыше 500 Мбит/с. Процессор QCA 9563 (750 МГц) в сочетании с памятью 64 МБ RAM / 16 МБ Flash превращает LigoDLB 6-20ac в идеальное решение для ресурсоёмких задач.
Усовершенствованный радиомодуль QCA 9882 со встроенной антенной (20 дБи) обеспечивает отличные показатели выходной мощности, увеличивает дальность радиосвязи и производительность при высокоплотной модуляции — 256 QAM. Гигабитный Ethernet-порт поддерживает режим питания 24 В (Passive PoE). Отзывчивый пользовательский интерфейс построен на базе технологии HTML 5. Модели серии LigoDLBac обратно совместимы с устройствами LigoDLB посредством использования проприетарного протокола iPoll 3.
Компактный форм-фактор сокращает транспортные расходы за счёт снижения размера упаковки и позволяет устройству лучше вписываться в окружающую обстановку. Кроме того, неметаллический всепогодный корпус DLB 6-20ac (стандарт защиты IP65) облегчает его и делает устойчивым к коррозии.

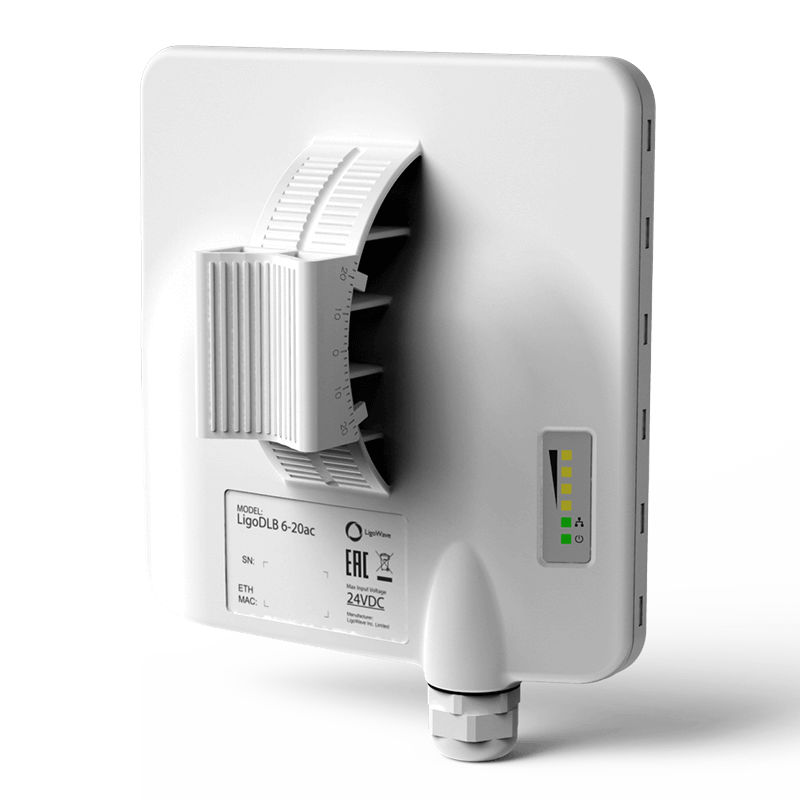

Радиоустройство получило новое крепление — регулируемый монтажный кронштейн, удобный в сборке и установке. Его две легко стыкующихся части позволяют при монтаже на мачту наклонять и поворачивать LigoDLB 6-20ac вверх, вниз, влево и вправо.
Контроллер Infinity — это программная платформа для управления беспроводными сетями с текущим применением линеек NFT, LigoDLB и LigoPTP. Он даёт пользователям возможность монтировать, контролировать и расширять сети Wi-Fi из точек доступа NFT, используя автоматическое подключение устройств к сети, заранее заданные сетевые сценарии и другие функции. Для DLB- и PTP-серий контроллер позволит упростить способы обслуживания и мониторинга беспроводных сетей.
iPoll 3 — проприетарный протокол для повышенной производительности в сценариях PtMP (“Точка-Многоточка”) — инновационное решение по устранению задержек при передаче данных и помех от устройств соседних кластеров в беспроводных PtMP-инсталляциях.
Встроенная защита от электростатического разряда — 3 кВ линия-земля и 1 кВ линия-линия — позволяет устройству работать в неблагоприятной погодной обстановке и условиях нестабильных электрических сетей.
Поддержка Quality of Service (QoS) для приоритизации предварительно маркированного трафика в зависимости от его типа с целью обеспечения бесшовной и эффективной передачи критически важных данных.
QoS сортирует 4 типа трафика: управляющий сетевой, голосовой, видео и информационный. Каждому из них присваивается уровень приоритета. Это означает, что определенные данные будут иметь преимущество при передаче.
Операционная система LigoWave OS включает все функции, необходимые для построения быстрых, развитых и надёжных PtMP-сетей. Это поддержка IPv6 в режимах моста и маршрутизатора, протоколы обнаружения SSDP и Bonjour, гибкая система ограничения скорости трафика, опция 82 DHCP и др.
Особенности
-
Работа в диапазоне 5.9 – 6.4 ГГц
-
Скорость передачи данных более 500 Мбит/с
-
Мощный процессор (750 МГц), проприетарный протокол iPoll 3 и радиомодуль AC-стандарта (30 дБм)
-
Встроенная направленная панельная антенна (20 дБи) с двойной поляризацией
-
Рекомендуемая дальность радиосвязи: 7 км для режима PtP и 4 км — для PtMP
-
Защита корпуса: IP65
-
Конструкция для снижения потерь сигнала
-
Встроенная защита от перенапряжения
-
Обеспечение превосходной производительности при доступе к сети Интернет, видеонаблюдении и организации связи в сельских поселениях
Технические характеристики
Максимальная рекомендуемая дальность
|
В режиме PtMP: 4 км
В режиме PtP: 7 км
|
Cтандарт WLAN
|
IEEE 802.11a/n/ac, iPoll3
|
MIMO
|
2x2
|
Диапазон частот радиомодуля
|
5.9 - 6.4 ГГц
|
Мощность передатчика
|
До 20 дБм для РФ (до 30 дБм для других стран)
|
Ширина канала
|
5, 10, 20, 40, 80 МГц
|
Схемы модуляции
|
802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK)
802.11 ac: OFDM (256-QAM, 64-QAM, 16-QAM, QPSK, BPSK)
|
Скорости передачи данных
|
802.11 ac @ 40 МГц: 400, 360, 300, 270, 240, 180, 120, 90, 60, 30 Мбит/с
802.11 ac @ 80 МГц: 866, 780, 650, 585, 520, 390, 260, 195, 130, 65 Мбит/с
|
Коррекция ошибок
|
FEC, LDPC
|
Схема дуплексирования
|
Time Division Duplex
|
Тип антенны
|
Встроенная панельная направленная с двойной поляризацией
|
Коэффициент усиления антенны
|
20 дБи
|
Поляризация
|
Двойная линейная
|
Диапазон частот
|
5.85 - 6.45 ГГц
|
Кросс-поляризационная развязка
|
27 дБ
|
КСВН
|
<1.5
|
Угол излучения в горизонтальной плоскости при горизонтальной поляризации
|
16°
|
Угол излучения в горизонтальной плоскости при вертикальной поляризации
|
16°
|
Угол излучения в вертикальной плоскости
|
16°
|
Проводной интерфейс
|
1x 10/100/1000 Base-T, RJ45
|
Размеры
|
216 х 184 х 80 мм
|
Вес
|
413 г
|
Крепление
|
На мачту (специальный кронштейн в комплекте)
|
Питание
|
24 В DC, Passive PoE (100-240 В AC <-> 24 В DC адаптер в комплекте)
|
Максимальное энергопотребление
|
10 Вт
|
Температура окружающей среды рабочая
|
-40.. +65 °С
|
Влажность окружающей среды рабочая
|
0... 90% без конденсации
|
Линейка
|
LigoWave LigoDLB
|
Количество портов Ethernet
|
1
|
Скорость Ethernet
|
1G
|
Характеристики радиомодуля
40 МГц
|
Модуляция, Мбит/c
|
400
|
360
|
300
|
270
|
240
|
180
|
120
|
90
|
60
|
30
|
Мощность передатчика, дБм
|
23
|
24
|
25
|
26
|
27
|
28
|
28
|
29
|
29
|
30
|
Чувствительность приёмника, дБм
|
-70
|
-72
|
-76
|
-78
|
-80
|
-84
|
-87
|
-92
|
-94
|
-95
|
|
80 МГц
|
Модуляция, Мбит/c
|
866
|
780
|
650
|
585
|
520
|
390
|
260
|
195
|
130
|
65
|
Мощность передатчика, дБм
|
23
|
24
|
25
|
26
|
27
|
28
|
28
|
29
|
29
|
30
|
Чувствительность приёмника, дБм
|
-64
|
-66
|
-70
|
-72
|
-74
|
-78
|
-81
|
-85
|
-88
|
-90
|
Комплект поставки
Радиоустройство
|
1 шт.
|
Кабель питания
|
1 шт.
|
Адаптер питания Passive PoE 24 В DC
|
1 шт.
|
Набор для монтажа на стену / мачту
|
1 шт.
|
Руководство по быстрой установке
|
1 шт.
|
-
Производитель:
LigoWave
-
Под заказ:
да
