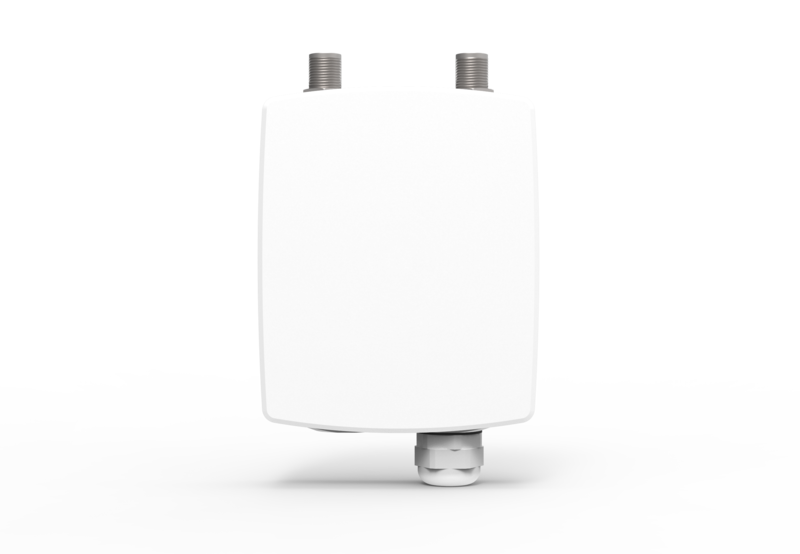

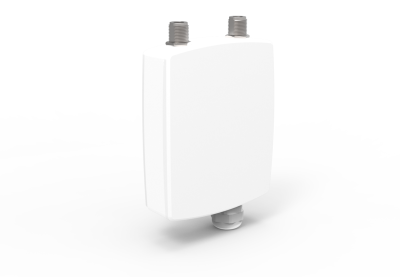

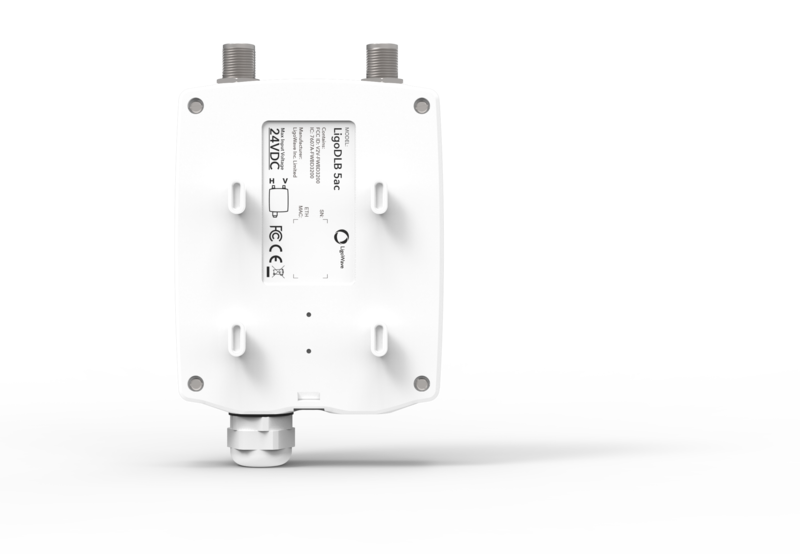

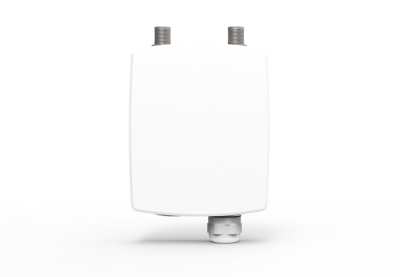

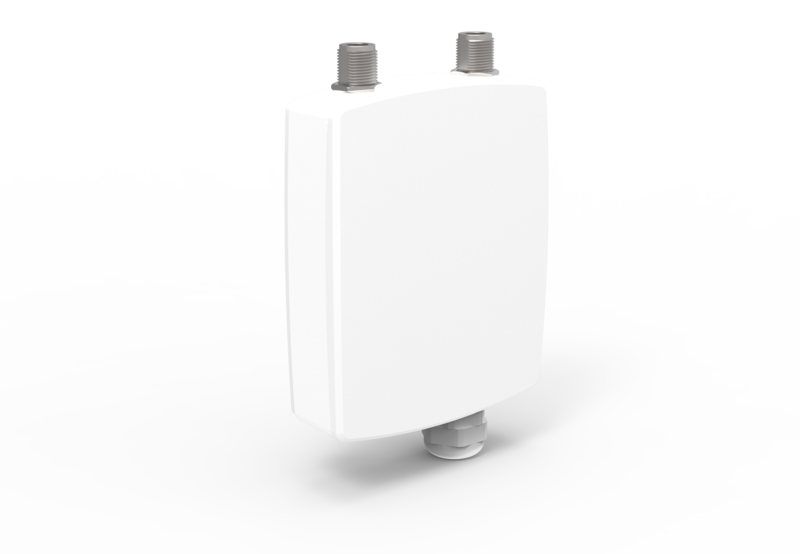

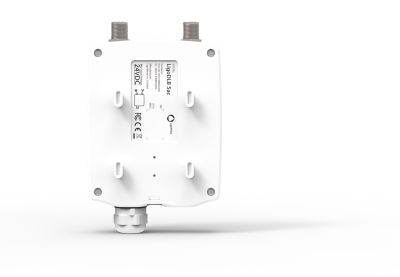

Описание LigoWave LigoDLB 5 (DLB-5)
LigoWave LigoDLB 5 (DLB-5) Высокопроизводительное радиоустройство диапазона 5 ГГц сочетает защищённый корпус IP67, мощный радиомодуль (29 дБм) и гибкое ПО, что делает его отличным универсальным передатчиком. LigoDLB 5 применяется во многих схемах за счёт возможности подключения любой MIMO-антенны.
Устройство использует продвинутую и многофункциональную операционную систему, которая обеспечивает работу радиомодуля в режимах: точка доступа (автоматический WDS), точка доступа (iPoll 2), клиент (WDS, iPoll 2), клиент (APR NAT). LigoDLB OS также имеет встроенную поддержку протокола iPoll 3 — проприетарной технологии беспроводной связи для увеличения пропускной способности, скорости пакетной обработки и стабилизации задержки ("ping") в сети. iPoll гарантирует надёжную связь даже в перегруженных средах — до 64 клиентских устройств, подключённых к базовой станции. Отзывчивый интерфейс пользователя построен на базе технологии HTML 5. Доступно множество удобных инструментов: радиообследование объекта, отложенная перезагрузка, анализатор спектра, ping, traceroute.
Поддержка сценария Hotspot
Начиная с версии 7.52 появилась возможность установить прошивку линейки Infinity на устройствах LigoDLB для использования их в качестве уличных хот-спотов и других связанных с ними приложений. После обновления микропрограммы DLB-устройство преобразуется в точку доступа для уличных хот-спот-сетей и теряет функционал для PtP- и PtMP-соединений.
Особенности LigoWave LigoDLB 5 (DLB-5)
- Высокая производительность радиосвязи благодаря тонкой настройке и интеллектуальному проприетарному поллинговому протоколу iPoll 2 — основное конкуретное преимущество
- Выгодная цена
- Работа в диапазоне 5,150–5,850 ГГц
- Пропускная способность: 170 Мбит/с
- Пакетная производительность: 80 000 пак/с
- Высокая выходная мощность радиомодуля: 29 дБм
- Разъёмы N-типа для внешней антенны
- Рекомендуемая максимальная дальность в PtP- и PtMP-режимах: зависит от антенны
- Мощная операционная система с солидным набором программных инструментов
- Двойной образ прошивки
- Интуитивно понятный пользовательский интерфейс на базе технологии HTML 5
- Поддержка IPv6 и сценария Hotspot
- Корпус (IP67) из поликарбонатного пластика с УФ-ингибиторами для долговечной уличной эксплуатации под воздействием прямых солнечных лучей без риска поломки
- Крепление на стену и мачту
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Максимальная рекомендуемая дальность
|
В режиме PtMP: зависит от антенныВ режиме PtP: зависит от антенны
|
|
Процессор
|
Atheros AR9342 533 МГц
|
|
ОЗУ
|
64 МБ DDR2
|
|
ПЗУ
|
16 МБ SPI
|
|
Защита от перенапряжения
|
3 кВ линия-земля, 1 кВ линия-линия
|
|
Стандарт WLAN
|
IEEE 802.11a/n, проприетарный протокол iPoll
|
|
Режим радиомодуля
|
MIMO 2x2
|
|
Диапазон рабочих частот
|
5,150–5,850 ГГц
|
|
Мощность передатчика
|
До 20 дБм для РФ (до 29 дБм для других стран)
|
|
Чувствительность приёмника
|
Варьируется между -97 и -75 дБм в зависимости от модуляции
|
|
Ширина канала
|
5, 10, 20, 40 МГц
|
|
Схемы модуляции
|
802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK)
|
|
Скорости передачи данных
|
802.11 n: 300, 270, 240, 180, 120, 90, 60, 30 Мбит/с802.11 a: 54, 48, 36, 24, 18, 12, 9, 6 Мбит/с
|
|
Коррекция ошибок
|
FEC, Selective ARQ
|
|
Режим дуплекса
|
Временное разделение
|
|
Тип антенны
|
Внешняя
|
|
Разъёмы для подключения антенны
|
2х N-type female
|
|
Коэффициент усиления
|
Зависит от типа антенны
|
|
Проводной интерфейс
|
1x 10/100 Мбит/с Base-T (Ethernet 8P8C "RJ-45")
|
|
Диаметр мачты
|
35–60 мм (диаметры мачт для крепления устройств LigoWave)
|
|
Крепление
|
На стену / мачту комбинированное с быстросменным кронштейном (в комплекте)
|
|
Питание
|
12–24 В DC, Passive PoE (100–240 В AC 24 В DC адаптер в комплекте)
|
|
Максимальное энергопотребление
|
4,5 Вт
|
|
Температура окружающей среды рабочая
|
-40.. +65 °С
|
|
Влажность окружающей среды рабочая
|
0.. 90% без конденсации
|
|
Мониторинг системы
|
Сервер SNMP v1/2c/3, Syslog, системные оповещения по электронной почте и SNMP-прерывание
|
|
Рабочие режимы
|
Точка доступа (автоматический WDS), точка доступа (iPoll 2), клиент (WDS, iPoll 2), клиент (APR NAT)
|
|
Расширенная беспроводная функциональность
|
ATPC (автоматический контроль мощности передатчика), автоканал, автомодуляция, опрос клиентов по интеллектуальному методу
|
|
Беспроводная безопасность
|
WPA/WPA2 personal, WPA/WPA2 enterprise, WACL, изоляция пользователей
|
|
Беспроводной QoS
|
Приоритизация с 4 очередями на iPoll 2
|
|
Сетевые режимы
|
Мост, маршрутизатор iPv4, маршрутизатор IPv6
|
|
Сетевые функции
|
Маршрутизация с и без NAT, VLAN
|
|
Протоколы WAN
|
Статический IP, DHCP-клиент, PPPoE-клиент
|
|
Сервисы
|
DHCP-сервер, SNMP-сервер, NTP-клиент, RADVD, Ping Watchdog
|
|
Управление
|
HTTP(S) веб-интерфейс, SSH, чтение SNMP, Telnet
|
|
Инструменты
|
Радиообследование объекта, тест канала, выравнивание антенны
|
|
Размеры
|
150 х 115 х 55 мм
|
|
Вес
|
450 г
|
|
Гарантия
|
24 мес.
|
Комплект поставки
|
LigoDLB 5
|
1 шт.
|
|
Хомут металлический для крепления на мачте
|
2 шт.
|
|
Кабель питания
|
1 шт.
|
|
Адаптер питания 24 В, 0,5 А
|
1 шт.
|
|
Набор для монтажа на стену / мачту
|
1 шт.
|
|
Инструкция
|
1 шт.
|
-
