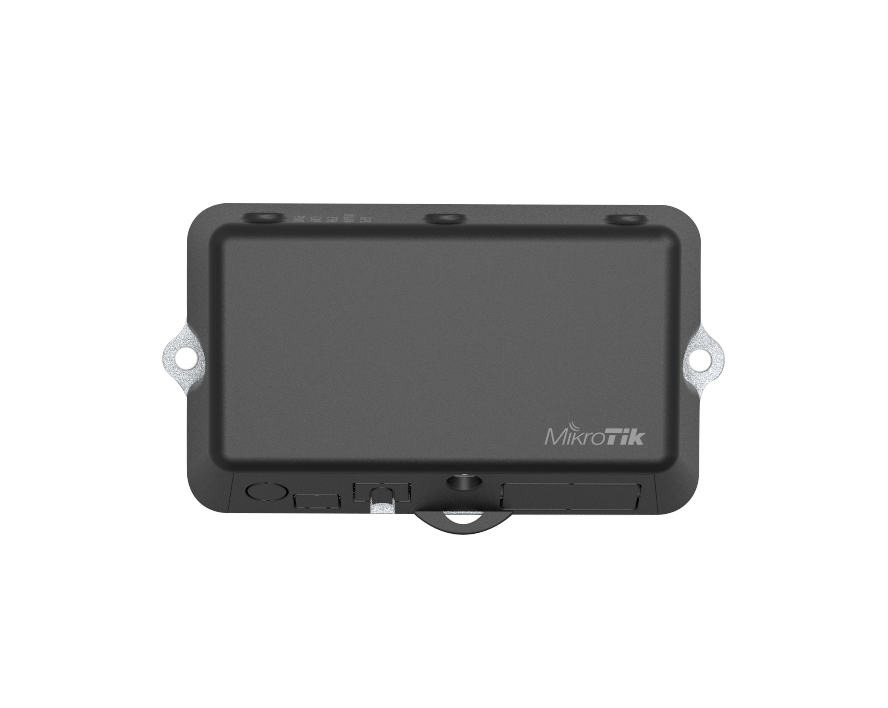

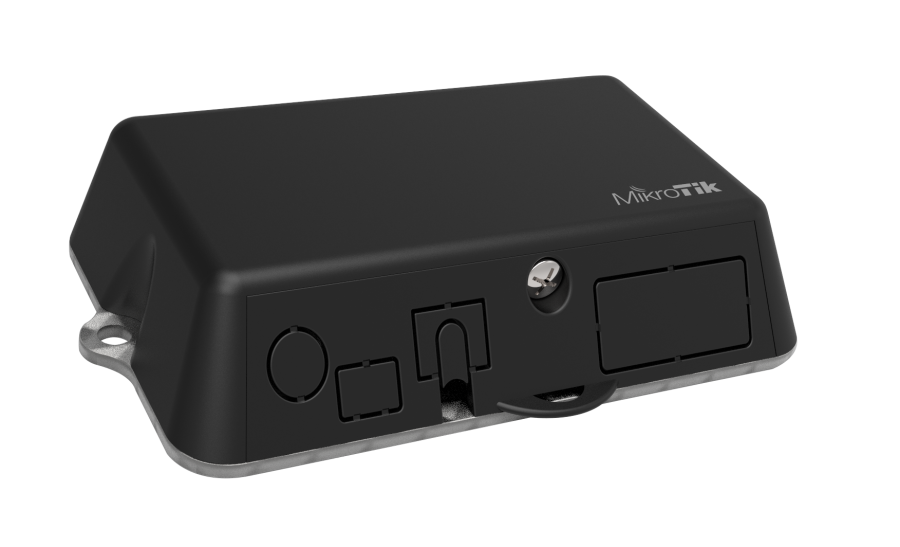

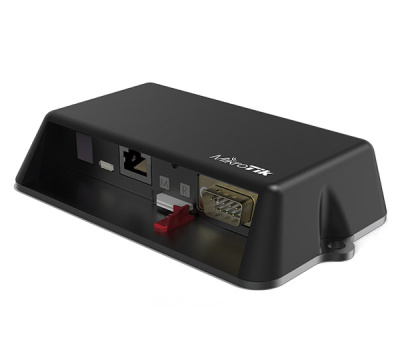

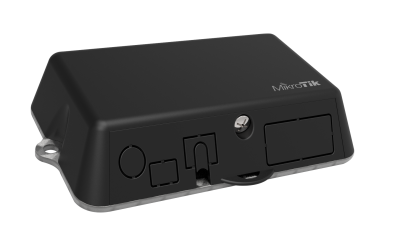

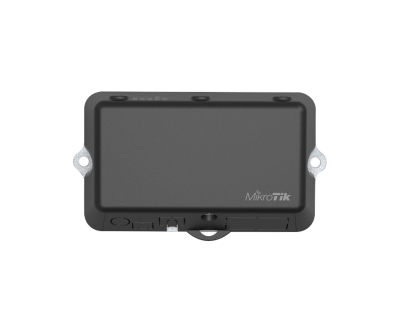

Описание MikroTik LtAP mini (RB912R-2nD-LTm)
MikroTik LtAP mini (RB912R-2nD-LTm) - Всепогодная Wi-Fi точка доступа (2,4 ГГц) малого форм-фактора для контроля парка техники.
Доступна в трёх версиях:
- модель LtAP mini LTE kit оснащена встроенным сотовым модемом с поддержкой 2G, 3G и 4G (LTE);
- LtAP mini поставляется без модема, что позволяет использовать собственный;
- LtAP mini 4G kit с предустановленным сотовым модемом R11e-4G в форм-факторе радиокарты для слота miniPCIe.
Подключение к встроенному радиомодулю LtAP mini (стандартов 802.11b/g/n) обеспечивает доступ к LTE-сети со смартфона или любого другого беспроводного устройства. LAN-порт 10/100 Мбит/с Ethernet предусмотрен для проводного оборудования. Последовательный порт RS232 предоставляет консольный доступ для отладки.
LtAP mini имеет специальный корпус для настенного монтажа, два слота под SIM-карты для переключения между операторами сотовой связи и встроенную поддержку GPS. Всё это делает устройство идеальным для эксплуатации в передвижных транспортных средствах: автомобилях, автобусах или поездах. Внешняя GPS-антенна ACGPSA не входит в комплект поставки и заказывается отдельно.
Плата LTE* подключена к двум внутренним антеннам с разъёмами u.FL, которые при желании можно отсоедить и установить имеющуюся внешнюю LTE-антенну для улучшения охвата.
* LtAP mini поставляется без предустановленной LTE-платы. В слот miniPCI-e можно вставить свою.
Встроенный GPS-модуль обеспечит отслеживание местоположения транспортного средства в режиме реального времени. В документации по RouterOS приведён простой пример использования приложения для отслеживания, чтобы помочь пользователям начать разработку своей платформы.
Особенности MikroTik LtAP mini (RB912R-2nD-LTm)
- Прочный корпус

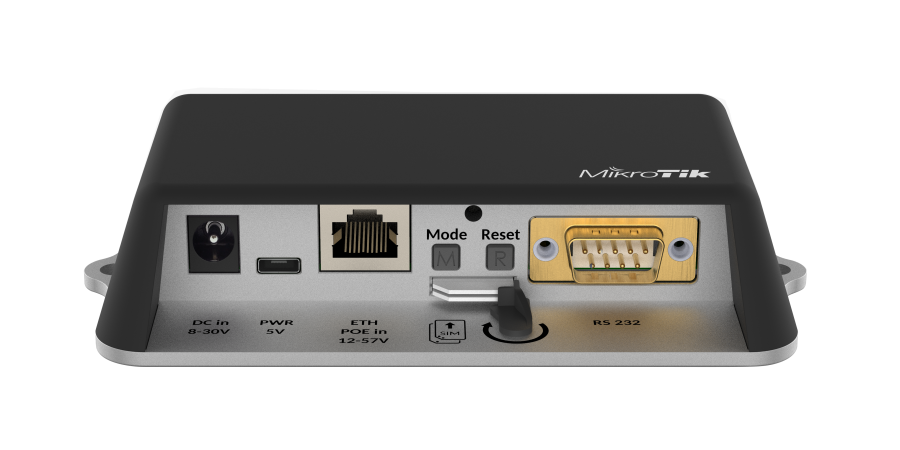

- Три способа питания:
- по технологии Passive PoE 12–57 В и 802.3af/at
- посредством разъёма microUSB
- через гнездо для постоянного тока
- Слот miniPCIe для LTE
- Встроенный GPS-приёмник (для последующего отслеживания маршрута)
- Два слота под SIM-карты
- Обеспечение доступа в Интернет в пассажирском транспорте (автобусы, такси)
- Ethernet-порт
- Последовательный порт для других устройств
- Порадует автолюбителя или водителя другой передвижной техники
Технические характеристики
|
Процессор
|
QCA9531 650 МГц, 1 ядро
|
|
Архитектура
|
MIPSBE
|
|
ОЗУ
|
64 МБ RAM
|
|
ПЗУ
|
16 МБ FLASH
|
|
Сетевой интерфейс
|
1х 10/100 Мбит/с Ethernet
|
|
GPS-приёмник
|
Встроенный MT3337V с РЧ-разъёмом uUFL и поддержкой активной антенны
|
|
Дополнительные интерфейсы
|
2x mini-SIM
1x miniPCI-e для LTE-платы
1x microUSB 2.0 (тип AB), 1А, с возможностью сброса питания USB-порта
|
|
Последовательный порт
|
1х RS232 (совмещён с GPS-портом)
|
|
Питание на входе
|
12–57 В (Passive PoE и 802.3af/at с применением неэкранированного кабеля)
8–30 В (DC Jack)
5 В (MicroUSB)
|
|
Максимальное энергопотребление
|
9 Вт, 4 Вт (без подключённых устройств)
|
|
Размеры
|
139 x 77 x 28,5 мм
|
|
Температура окружающей среды рабочая
|
-40.. +70 °C (протестировано)
|
|
Среднее время безотказной работы
|
Около 100 000 часов при +25 °C
|
|
Операционная система
|
RouterOS Level 4
|
Параметры радиомодуля сотовой связи
|
Коэффициент усиления антенны
|
3,5 дБи (с uFL-разъёмом)
|
|
Ширина диаграммы направленности антенны
|
360°
|
Параметры радиомодуля Wi-Fi
|
Радиомодуль
|
Встроенный 2,4 ГГц, 802.11b/g/n
|
|
Цепи MIMO
|
2x2
|
|
Коэффициент усиления антенны
|
1,5 дБи
|
|
Ширина диаграммы направленности антенны
|
360°
|
|
Модель чипа
|
QCA9531
|
|
Выходная мощность
|
До 20 дБм для РФ (до 22 дБм для других стран)
|
|
Детальные характеристики мощности / чувствительности
|
|
Скорость
|
Мощность передатчика, дБм
|
Чувствительность приёмника, дБм
|
|
1 Мбит/с
|
22
|
-96
|
|
6 Мбит/с
|
20
|
-93
|
|
11 Мбит/с
|
22
|
-89
|
|
54 Мбит/с
|
18
|
-74
|
|
MCS0
|
20
|
-93
|
|
MCS7
|
16
|
-71
|
Результаты замера производительности процессора
|
RB912R-2nD-LTm
|
QCA9531 (650 МГц) тест через один порт 100M
|
|
Режим
|
Конфигурация
|
1518 байт
|
512 байт
|
64 байт
|
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
|
Мост
|
отсутствует (fast path)
|
8,1
|
98,4
|
23,5
|
96,3
|
173,6
|
88,9
|
|
Мост
|
25 правил фильтрации моста
|
8,1
|
98,4
|
23,5
|
96,3
|
70,9
|
36,3
|
|
Маршрутизация
|
отсутствует (fast path)
|
8,1
|
98,4
|
23,5
|
96,3
|
160,8
|
82,3
|
|
Маршрутизация
|
25 простых очередей
|
8,1
|
98,4
|
23,5
|
96,3
|
90,8
|
46,5
|
|
Маршрутизация
|
25 ip filter rules
|
8,1
|
98,4
|
23,5
|
96,3
|
43,2
|
22,1
|
Технические характеристики MikroTik LtAP mini (RB912R-2nD-LTm)
|
Линейка
|
MikroTik LtAP
|
|
Рабочая частота
|
2.4 ГГц
|
|
Стандарт Wi-Fi
|
802.11b; 802.11g; 802.11n
|
|
Роуминг по стандартам 802.11
|
—
|
|
Поддержка MIMO в 2.4 ГГц
|
2x2
|
|
Поддержка MIMO в 5 ГГц
|
Нет
|
|
Поддержка MU-MIMO
|
Нет
|
|
Поддержка Beamforming
|
Нет
|
|
Тип антенны
|
Внешняя
|
|
Кол-во портов Ethernet (RJ45)
|
1
|
|
Скорость Ethernet (RJ45)
|
100
|
|
Порт SFP
|
Нет
|
|
Порт SFP+
|
Нет
|
|
Межсетевой экран (Firewall)
|
Нет
|
|
DHCP-сервер
|
Нет
|
|
3G/4G-модем
|
Подключаемый
|
|
Частота процессора
|
650 МГц
|
|
Раздача PoE-питания
|
Нет
|
|
Рабочая температура (от)
|
-40 °C
|
|
Рабочая температура (до)
|
+70 °C
|
|
Уличный корпус
|
Да
|
|
Мощность передатчика для России
|
20 дБм
|
|
Питание по PoE
|
Passive PoE 24 В; Passive PoE 48 В; Passive PoE 54 В; 802.3af; 802.3at
|
Комплект поставки
|
Точка доступа
|
1 шт.
|
|

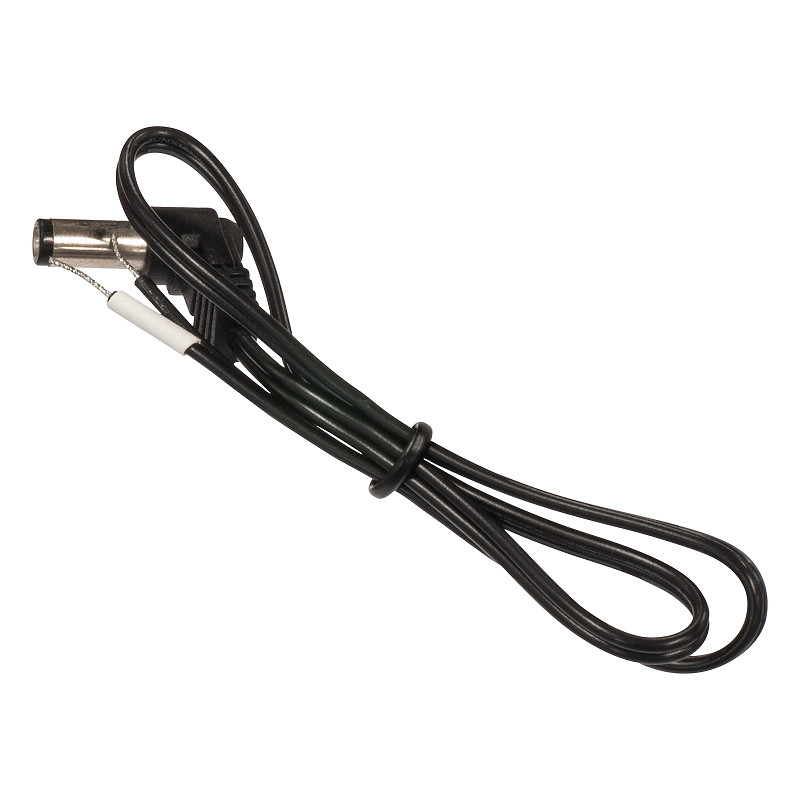

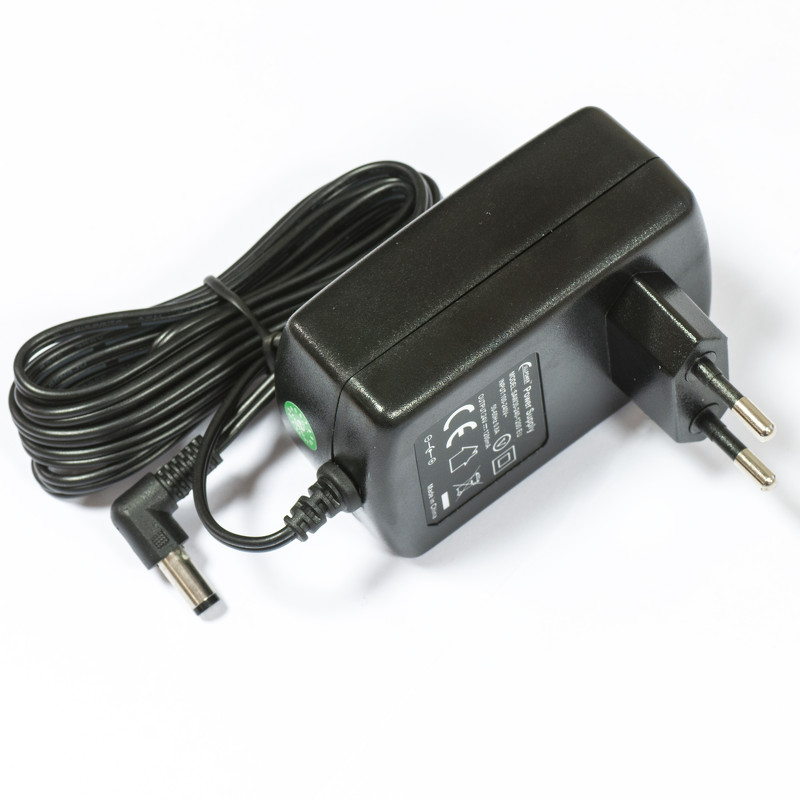

Блок питания 24 В, 1,2 А
|
1 шт.
|
|

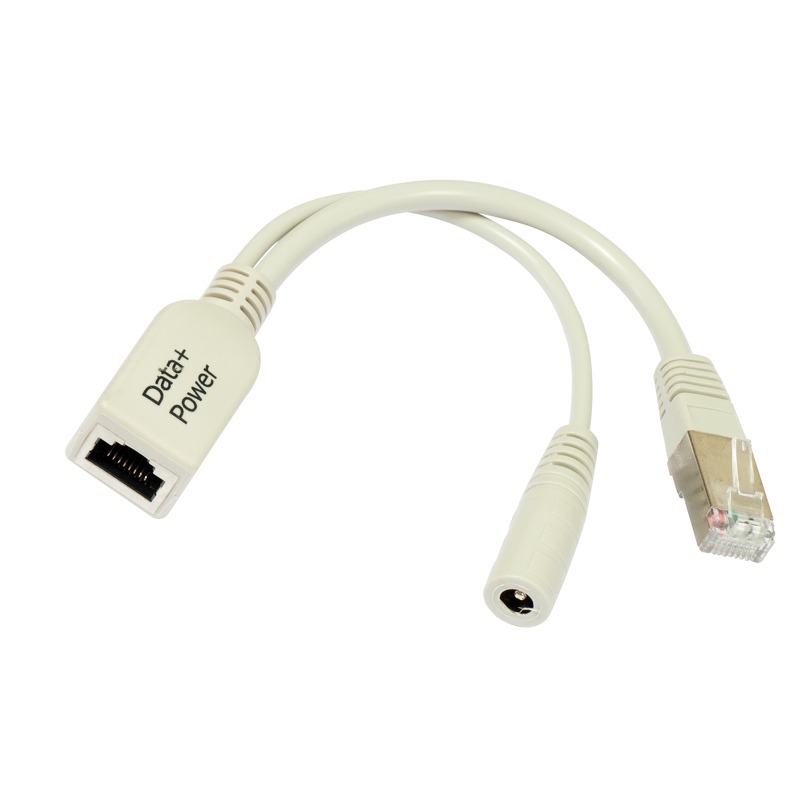

PoE-инжектор
|
1 шт.
|
|

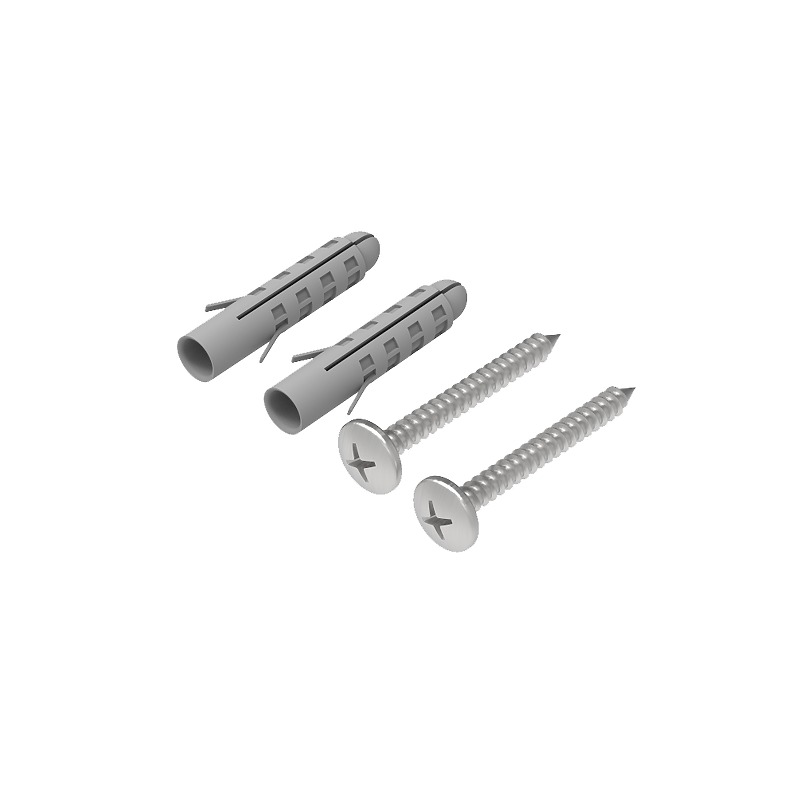

Набор креплений для настенного монтажа
|
1 шт.
|
