Описание

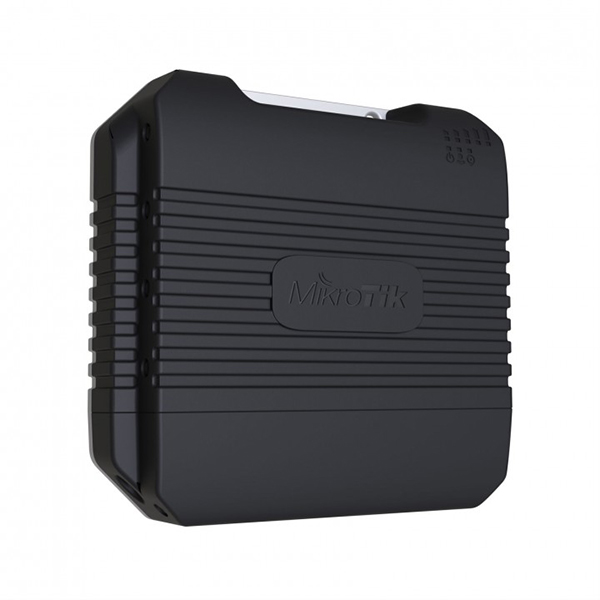

Высокопроизводительная всепогодная Wi-Fi точка доступа (2.4 ГГц) малого форм-фактора с поддержкой 4G (LTE) и GPS для контроля парка техники. Идеально подходит для загруженных городских сред или построения автономных уличных сетей.
Доступна в трёх версиях:
- LtAP 4G kit оснащена встроенным модемом R11e-4G для диапазонов 3, 7, 20, 31, 41n, 42 и 43;
- LtAP поставляется без предустановленной LTE-карты, что позволяет использовать собственную;
- модель LtAP LTE kit со встроенным сотовым модемом R11e-LTE с поддержкой диапазонов 1, 2, 3, 7, 8, 20, 38, 40 для сетей LTE.

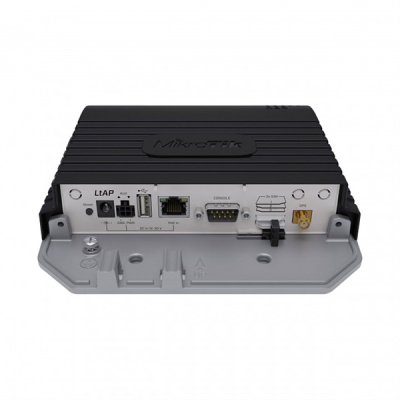

Подключение к мощному встроенному радиомодулю (2.4 ГГц, 802.11b/g/n) обеспечивает доступ к LTE-сети со смартфона или любого другого беспроводного устройства. LAN-порт 10/100/1000 Мбит/с Ethernet предусмотрен для проводного оборудования. Последовательный порт RS232 предоставляет консольный доступ для отладки.
Устройство поставляется с двумя слотами miniPCIe (один уже оснащён LTE-модемом). Это предлагает различные возможности выбора расширения. Например, можно установить второй LTE-модем для резервирования или 5 ГГц-интерфейс с целью обеспечения одновременной работы LtAP LTE kit в диапазонах 2.4 ГГц / 5 ГГц + LTE. Двухъядерный процессор 880 МГц и 128 МБ ОЗУ гарантируют эксплуатацию точки доступа в условиях высокой нагрузки.

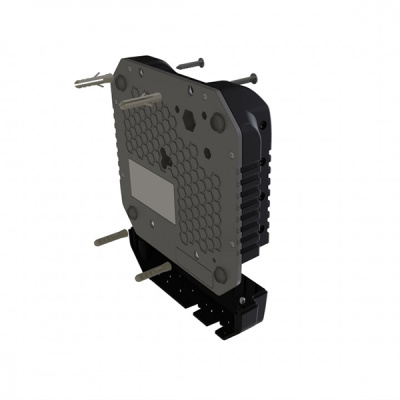

Cпециальный корпус для настенного монтажа, три слота под карты mini-SIM для переключения между операторами сотовой связи и встроенная GNSS-поддержка (GPS, GLONASS, BeiDou, Galileo) делают устройство идеальным для использования в передвижных транспортных средствах: автомобилях, автобусах или поездах. Внешняя GPS-антенна ACGPSA не входит в комплект поставки и заказывается отдельно.
Плата LTE подключена к двум внутренним антеннам с разъёмами u.FL, которые при желании можно отсоедить и установить имеющуюся внешнюю LTE-антенну для улучшения охвата.
Встроенный GPS-модуль обеспечит отслеживание местоположения транспортного средства в режиме реального времени.
Особенности
-
Сверхпрочный корпус
-
Два слота miniPCIe: один со встроенным LTE-модемом, второй — для карт расширения
-
Три слота под карты mini-SIM
-
Гигабитный Ethernet-порт
-
Встроенный GPS-приёмник (для последующего отслеживания маршрута)
-
Три способа питания:
– через гнездо для постоянного тока
– по технологии Passive PoE 12-30 В
– с помощью автомобильного кабеля
-
Последовательный порт и полноразмерный USB-порт для других устройств
-
Обеспечение доступа в Интернет в пассажирском транспорте (автобусы, такси)
-
Обладает функциями маршрутизатора
-
Порадует автолюбителя или водителя другой передвижной техники
Технические характеристики системы
Процессор
|
MT7621A 880 МГц, 2 ядра, 4 потока
|
Архитектура
|
MMIPS
|
ОЗУ
|
128 МБ RAM
|
ПЗУ
|
16 МБ FLASH
|
Сетевой интерфейс
|
1х 10/100/1000 Ethernet
|
Радиомодуль
|
Встроенный 2.4 ГГц, 802.11b/g/n
|
MIMO
|
2x2
|
Поколение Wi-Fi
|
4
|
Максимальный коэффициент усиления антенны Wi-Fi
|
2.5 дБи
|
Максимальный коэффициент усиления LTE-антенны
|
4 дБи (с u.FL-разъёмом)
|
Ширина диаграммы направленности антенны
|
360°
|
LTE-категория
|
4 (150 Мбит/с — нисходящий канал, 50 Мбит/с — восходящий канал)
|
Категория 3G
|
R7 (21 Мбит/с — нисходящие каналы, 5.76 Мбит/с — восходящий канал)
|
Категория 2G
|
Class 12
|
Питание на входе
|
12 - 30 В (Passive PoE, DC Jack или автомобильный разъём)
|
Размеры
|
170 x 162 x 40 мм
|
Интерфейс подключения
|
3x mini-SIM для модема
2x miniPCI-e
(Верхний слот miniPCI-e №1 поддерживает карты PCIe и USB 2.0, но совмещён с портом USB 2.0 A-типа. Доступно одновременное использование USB-порта или слота miniPCI-e.
Нижний слот miniPCI-e №2 поддерживает только модемы USB (2.0 и 3.0) miniPCIe. Поддержка PCIe отсутствует.)
1x USB 2.0 (тип А), 1 A, с возможностью сброса питания USB-порта
(Может быть задействован только, если не используется слот miniPCI-e №1)
|
GPS-приёмник
|
Встроенный, с MMCX-разъёмом (для внешней антенны)
|
Последовательный порт
|
1х RS232
|
Максимальное энергопотребление
|
24 Вт, 12 Вт (без подключённых устройств)
|
Температура окружающей среды рабочая
|
-40.. +70 °C (протестировано)
|
Операционная система
|
RouterOS Level 4
|
Дополнительно
|
Датчик температуры платы
Датчик напряжения
|
Спецификация радиочасти
СКОРОСТЬ (2.4 ГГц)
|
Мощность передатчика
|
Чувствительность приёмника
|
|
(дБм)
|
1 Мбит/с
|
25
|
-100
|
6 Мбит/с
|
26
|
-96
|
11 Мбит/с
|
25
|
-94
|
54 Мбит/с
|
23
|
-78
|
MCS0
|
26
|
-96
|
MCS7
|
22
|
-73
|
Поддерживаемые диапазоны
Тип сети
|
Каналы (частота в МГц)
|
LTE (FDD)
|
1/2/3/7/8/20 (2100/1900/1800/2600/900/800)
|
LTE (TDD)
|
38/40 (2600/2300)
|
3G
|
1/2/5/8 (2100/1900/850/900)
|
2G
|
2/3/5/8 (1900/1800/850/900)
|
Результаты замера производительности процессора
RBLtAP-2HnD&R11e-LTE
|
MT7621A (880 МГц) тест через один порт 1G
|
Режим
|
Конфигурация
|
1518 байт
|
512 байт
|
64 байт
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Мост
|
отсутствует (fast path)
|
81.3
|
987.3
|
235
|
962.6
|
1207.4
|
618.2
|
Мост
|
25 правил фильтрации моста
|
81.2
|
986.1
|
175.3
|
718
|
177
|
90.6
|
Маршрутизация
|
отсутствует (fast path)
|
81.3
|
987.3
|
234.9
|
962.2
|
1067.6
|
546.6
|
Маршрутизация
|
25 простых очередей
|
81.2
|
986.1
|
216.2
|
885.6
|
222.5
|
113.9
|
Маршрутизация
|
25 ip filter rules
|
81.2
|
986.1
|
112.5
|
460.8
|
110
|
56.3
|
Комплект поставки
Точка доступа
|
1 шт.
|

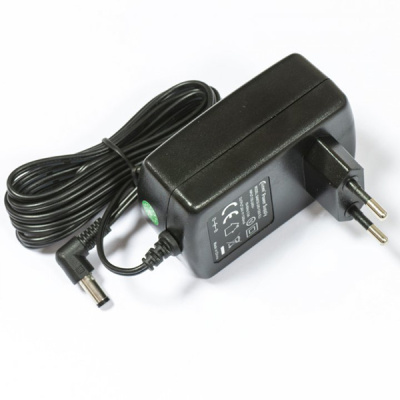

Блок питания 24 В, 1.2 А
|
1 шт.
|

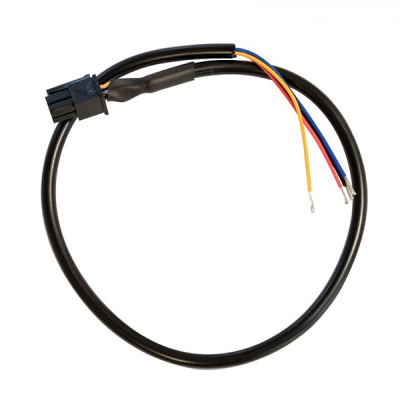

Автомобильный кабель
|
1 шт.
|
Набор винтов
|
1 шт.
|
-
Производитель:
Mikrotik
-
Под заказ:
да
