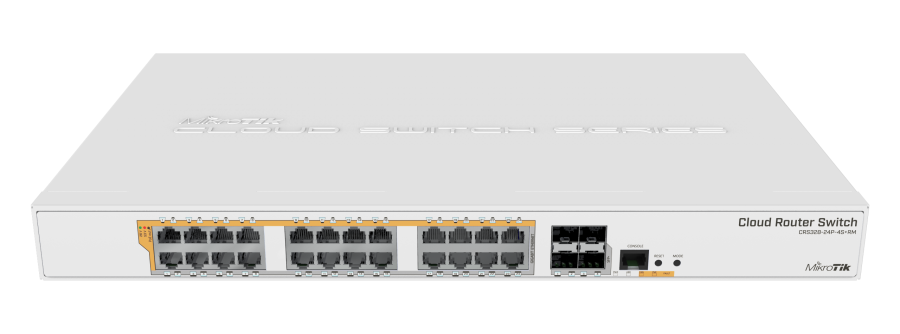

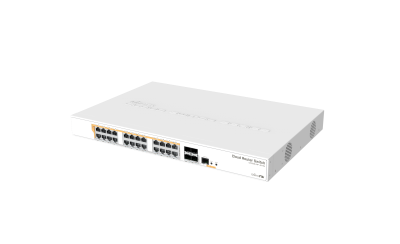

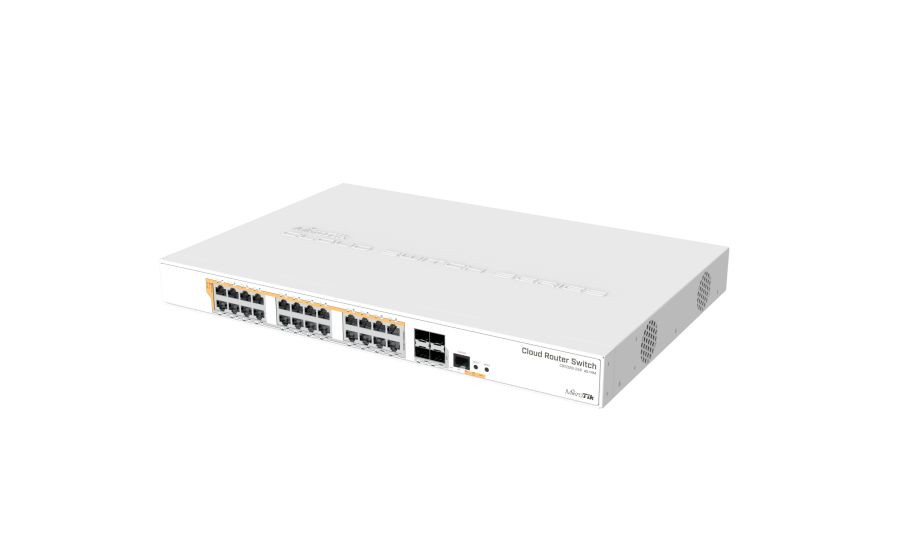

MikroTik CRS328-24P-4S+RM коммутатор с функцией раздачи PoE

Описание MikroTik CRS328-24P-4S+RM

MikroTik CRS328-24P-4S+RM - Управляемый коммутатор 3 уровня с функциями маршрутизатора на базе SwOS / RouterOS имеет 28 независимых портов. Из них 24 гигабитных Ethernet-порта с автоматическим распознаванием подключённых PoE-устройств предлагают различные варианты питания PoE-устройств:

• Passive PoE
• Низковольтное PoE-питание
• Питание по стандартам 802.3af/at (Тип 1 "PoE" / Тип 2 "PoE+")

4 порта SFP+ обеспечивают подключение на скорости до 10 Гбит/с по оптоволокну или с помощью Ethernet-модулей (приобретаются отдельно). Устройство совместимо с модулями SFP (1.25 Гбит/с) и SFP+ (10 Гбит/с). Коммутатор имеет корпус 1U для монтажа в стойку со встроенным блоком питания 100–240 В AC мощностью 500 Вт. Максимальное энергопотребление составляет 44 Вт. А гарантированные 450 Вт (3x150 Вт на каждую группу из 8 Ethernet-портов) остаются для запитывания PoE-устройств. Каждый порт может подавать до 30 Вт при высоковольтном питании и 26 Вт — при низковольтном. Функция двойной загрузки (Dual boot) предоставляет возможность выбора операционной системы: RouterOS или SwOS. Если вы предпочитаете облегчённую, предназначенную для коммутаторов ОС с характерными функциями, выбирайте SwOS. А если хотите использовать маршрутизацию и другие функции 3 уровня на своём CRS-устройстве — загружайте RouterOS. Выбор необходимой операционной системы доступен из RouterOS, SwOS или в настройках загрузчика RouterBOOT. Полный набор функций по привлекательной цене обеспечивает лучшее на рынке соотношение цена / производительность.

Особенности MikroTik CRS328-24P-4S+RM

• Неблокируемая коммутация 2 уровня
• Таблица на 16 000 хостов
• IEEE 802.1Q VLAN
• Поддержка до 4 000 одновременных сетей VLAN
• Изоляция портов
• Безопасность портов
• Контроль широковещательного шторма
• Зеркалирование входного / выходного трафика портов
• STP / RSTP / MSTP
• Список контроля доступа (ACL)
• Обнаружение других устройств MikroTik
• SNMP
• Поддержка Jumbo-кадров размером 10218 байт
• Отслеживание сетевого трафика
• IEEE 802.3ad и статическое агрегирование каналов
• Двойная загрузка поддерживаемых ОС: SwOS или RouterOS
• 24 гигабитных Ethernet-порта с функцией раздачи PoE 802.3af/at
• 4 порта SFP+ для высокоскоростных подключений 10 Гбит/с
• Последовательный консольный порт RJ45
• Внутренняя пропускная способность: 64 Гбит/с
• Совокупная пропускная способность портов: 128 Гбит/с
• Скорость обработки пакетов: 95.2 млн пак/с
• Максимальное энергопотребление: 44 Вт (без подключённого PoE-устройства)
• Поддержка PoE+ 802.3at/af и Passive PoE 26 В
• Температурный регулятор вентиляторов
• Корпус 1U для монтажа в стойку
• Настраиваемое выходное напряжение для каждого порта (26 / 48 В)

Технические характеристики

Процессор	98DX3236A1-BTD4C000 800 МГц, 1 ядро
Архитектура	ARM (32 бит)
ОЗУ	512 МБ RAM
ПЗУ	16 МБ FLASH
Чип коммутации	98DX3236A1
Сетевой интерфейс	24х 10/100/1000 Мбит/с Ethernet 4х SFP+
Операционная система	RouterOS, Level 5 / SwOS (двойная загрузка)
Поддерживаемое входное напряжение	100–240 В AC
Раздача PoE	802.3af/at, Passive PoE 24 В
Размеры	443 x 305 x 44 мм
Температура окружающей среды рабочая	-20.. +60 °C (протестировано)
Среднее время безотказной работы	Около 200 000 часов при +25 °C
Максимальное энергопотребление	494 Вт, 44 Вт (без подключённых устройств)
Последовательный порт	1х RJ45
Дополнительно	Датчик температуры процессора Датчик температуры платы

Результаты замера производительности коммутации

CRS328-24P-4S+RM
Режим	Конфигурация	64 байт		512 байт		1518 байт
		Кпак/с	Мбит/с	Кпак/с	Мбит/с	Кпак/с	Мбит/с
Коммутация	Внутренняя пропускная способность Layer 2	95238.1	48761.9	15037.6	61594.0	5201.6	63167.8
Коммутация	Совокупная пропускная способность Layer 2	95238.1	97523.8	15037.6	123188.0	5201.6	126335.5
Коммутация	Внутренняя пропускная способность Layer 1	95238.1	64000.0	15037.6	64000.0	5201.6	64000.0
Коммутация	Совокупная пропускная способность Layer 1	95238.1	128000.0	15037.6	128000.0	5201.6	128000.0

Результаты замера производительности процессора

CRS328-24P-4S+RM		98DX3236A1 тест через все порты
Режим	Конфигурация	1518 байт		512 байт		64 байт
		Кпак/с	Мбит/с	Кпак/с	Мбит/с	Кпак/с	Мбит/с
Мост	отсутствует (fast path)	81.3	987.3	235	962.6	296	151.6
Мост	25 правил фильтрации моста	81.3	987.3	90.7	371.5	90.9	46.5
Маршрутизация	отсутствует (fast path)	81.3	987.3	235	962.6	261.9	134.1
Маршрутизация	25 простых очередей	81.3	987.3	112.6	461.2	111.5	57.1
Маршрутизация	25 правил фильтрации IP	81.3	726.2	61.4	251.5	59.5	30.5

Технические характеристики MikroTik CRS328-24P-4S+RM

Количество портов Fast Ethernet	0
Количество портов Gigabit Ethernet	24 шт.
Количество портов 10G Ethernet	0
Общее количество портов Ethernet (RJ45)	24 шт.
Количество портов SFP	0
Количество портов SFP+	4 шт.
Общее количество оптических портов	4 шт.
Общее количество кабельных сетевых портов (RJ45/SFP/SFP+)	28 шт.
Комбинированный порт (RJ45/SFP)	Нет
Раздача PoE-питания	802.3af; 802.3at
Наличие Wi-Fi	Нет
Порт Console (RJ45/DB9)	Да
Варианты монтажа	В стойку
Всепогодный корпус	Нет
Линейка (по производительности)	Средний с раздачей PoE

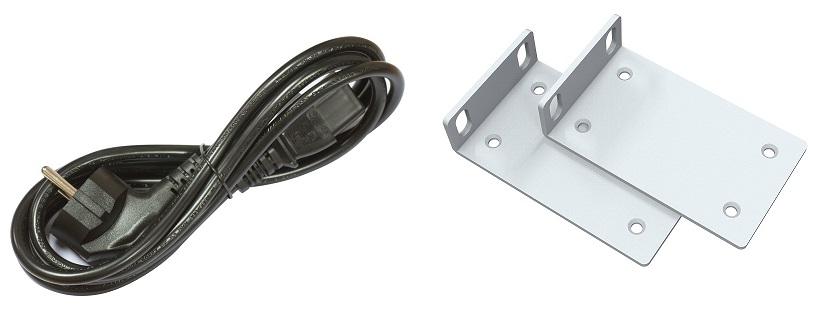

Комплект поставки

Коммутатор	1 шт.
Кабель питания IEC	1 шт.
Монтажные уголки для крепления в стойку	2 шт.
