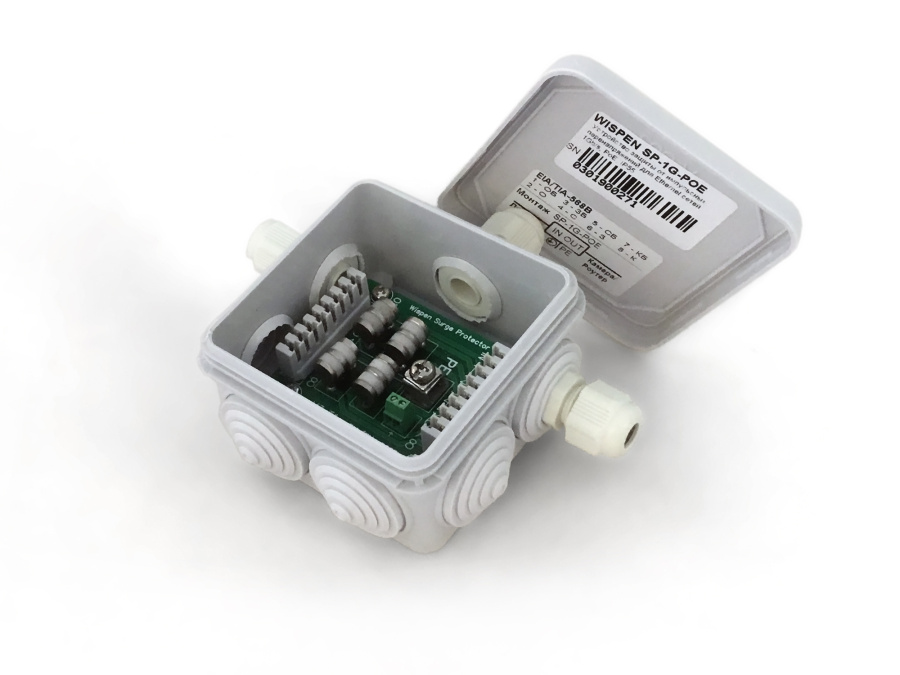

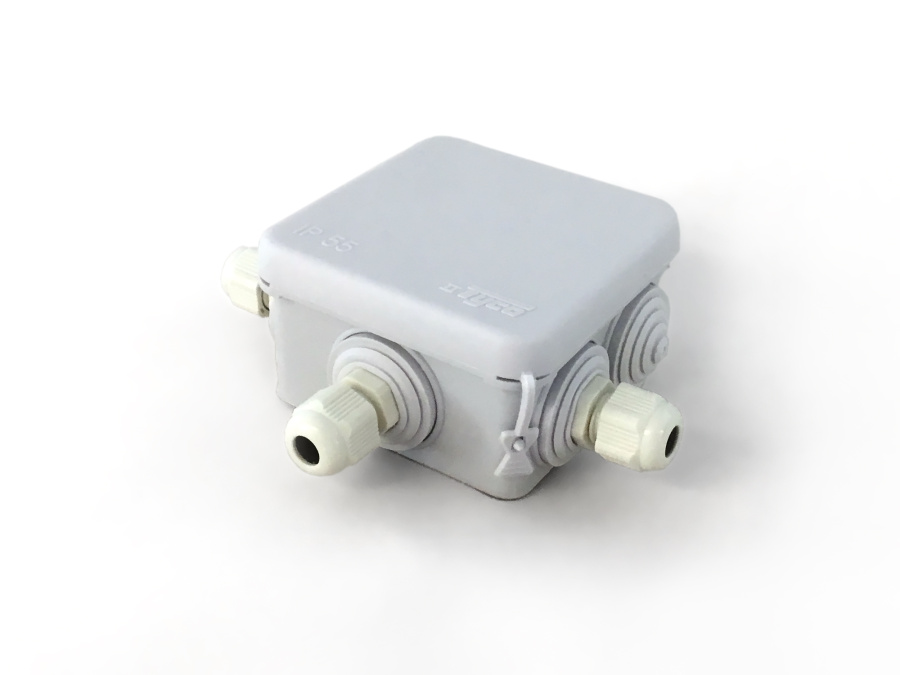

Wispen 1G-POE (SP-1G-POE) Грозозащита 1G-POE спроектирована для защиты Ethernet-портов — с поддержкой PoE или без неё — от импульсных перенапряжений и подходит для линий связи со скоростью до 1 Гбит/с. Устройство оснащено герметичным корпусом (IP55), гермовводами для подсоединения кабеля и двумя IDC-разъёмами для надёжного подключения проводников витой пары. Для подключения экрана кабеля — FTP или STP — предусмотрены специальные винты.

Происходящие во время грозы электрические разряды — молнии — создают импульсы электромагнитного поля. Импульсы распространяются вокруг и при достижении кабеля "витая пара", подключённого к сетевому устройству, вызывают в нём повышение напряжения, что зачастую приводит к выходу устройства из строя. Грозозащита 1G-POE значительно повышает защищённость оборудования и отводит скачки напряжения, а также снижает амплитуды иных наведённых помех и снимает статический разряд. Применение грозозащиты Wispen улучшает устойчивость работы сетей и минимизирует расходы на новое оборудование и выезды монтажной бригады.

Грозозащита 1G-POE прошла испытания импульсами тока, подаваемыми по схеме «провод-земля». Для подачи импульсов использовался комбинированный генератор импульсных напряжений и токов. В режиме холостого хода генератор вырабатывает нормированный грозовой импульс напряжения 1.2/50 мкс амплитудой до 80 кВ, а в режиме срабатывания устройства защиты — импульсный ток 8/20 мкс амплитудой до 40 кА. Регистрация импульсов тока и падения напряжения на УЗИП производилось осциллографом TDS2022B с полосой пропускания 200 МГц, 2 Гвыб./с и FLUKE 199-202 с полосой пропускания 200 МГц, 2.5 Гвыб./с.

Особенности Wispen 1G-POE (SP-1G-POE)

Грозозащита 1G-POE успешно прошла испытания и обеспечивает надёжную защиту сетевого оборудования.

Технические характеристики

Технические характеристики
Тип защищаемых портов	Ethernet 10/100/1000Base-TX
Интерфейс подключения	2х разъём IDC
Поддерживаемые типы PoE	IEEE 802.3af классы 0 - 4, IEEE 802.3at PoE+, Passive PoE
Максимальное напряжение PoE	68 В
Максимальное напряжение линии данных	68 В
Максимальный отводимый импульсный ток (импульс 8/20 мкс)	10 кА
Ограничение перенапряжения при скорости нарастания импульса 100 В/мкс	230 В
Ограничение перенапряжения при скорости нарастания импульса 1000 В/мкс	700 В (расчётное значение)
Измеренное динамическое напряжение срабатывания при импульсе 10000 А 8/20 мкс (20000 В 1.2/50 мкс)	500 В
Степень пылевлагозащиты	IP55
Размеры устройства	75 х 73 х 40 мм, 115 x 98 x 40 мм (с гермовводами)
Вес	100 г, 155 г (с упаковкой)
Размеры коробки	160 х 120 х 60 мм
Гарантия	24 мес.
