Info-Sys РГ5
Описание Info-Sys РГ5
-

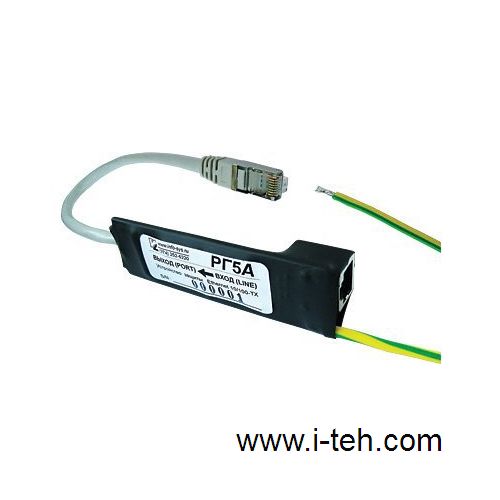

РГ5 - грозозащита марки InfoSys, предназначенная для защиты сетевого оборудования Ethernet 10/100Base-TX от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех. Устройства выделены в линейку РГ5 по признаку наличия гальванической трансформаторной развязки кабеля с оборудованием.
Преимущества грозозащит серии РГ5:
-
Отсутствие электрической связи (гальваническая развязка) между защищаемым оборудованием и подключаемым кабелем.
-
Высокая стойкость.
-
Высокая степень подавления помех.
-
Низкие потери полезного сигнала.
-
Защитный чехол однопортовых устройств выполнен из пожаробезопасного самозатухающего полиэтилена.
Подключение грозозащиты РГ5:
-

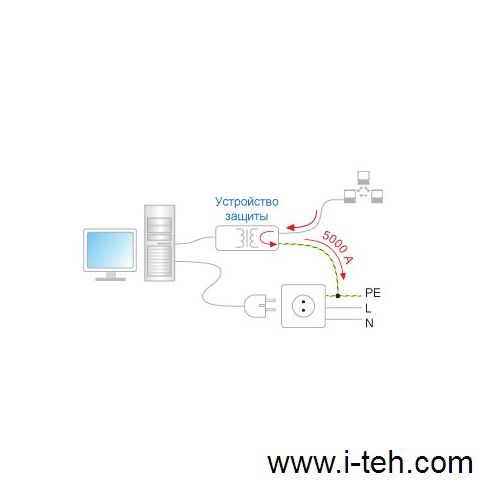

Устройство включается в разрыв кабеля между защищаемым оборудованием и кабельным сегментом. Желто-зеленый провод устройства подключается к проводнику защитного заземления электрической сети.
-
ВНИМАНИЕ! Эксплуатация устройства при отключенном проводнике защитного заземления запрещена
Рекомендации по применению грозозащиты РГ5:
-

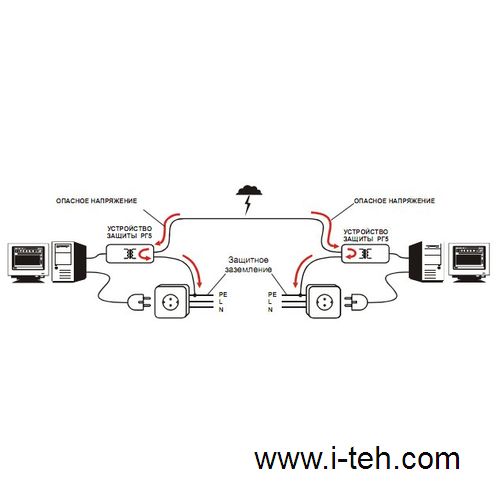

Полная защита оборудования предполагает размещение защитных устройств на обоих концах кабельного сегмента. Выбор устройств защиты зависит от конкретных условий применения. В качестве базового варианта следует принять размещение устройств РГ5 на обоих концах. Этот вариант обеспечивает максимально высокую стойкость системы защиты, которую можно применять для кабельных сегментов большой длины (80 метров и более), размещенных на большой высоте (10 метров и более).
Технические характеристики Info-Sys РГ5
-
Заземление: Да
-
Количество портов: 1
-
Гигабитные порты: Нет
