Описание SNR SNR-SPNet-B1010-IP20

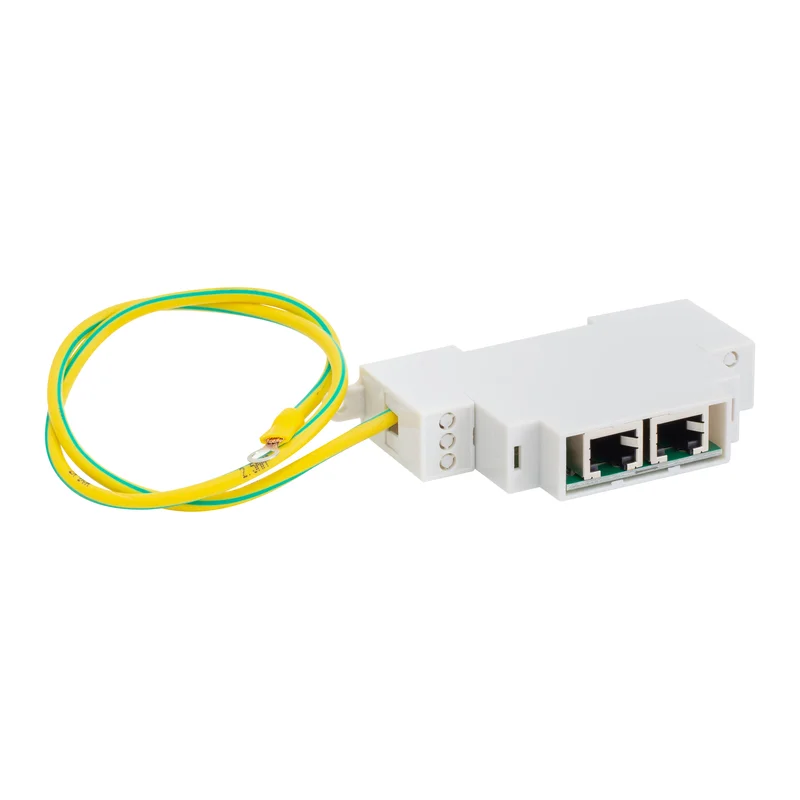

SNR SNR-SPNet-B1010-IP20 Грозозащита Ethernet является аналогом устройства Nag-APC-POE-DIN. Устройство SNR-SPNet-B1010-IP20 с защитой всех четырех пар UTP–кабеля для 10/100/1000Base Ethernet PoE: af/at/bt, Passive PoE. Исполнение устройства печатная плата в пластиковом корпусе с креплением на DIN рейку с кабелем заземления. В основе грозозащиты стоит модуль SNR-SPNet-B1000, реализована базовая версия защиты: «линия - земля». Gigabit Ethernet обеспечивается на длине кабеля 75м, 10/100Base Ethernet обеспечивается на длине кабеля 100м.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Количество защищаемых портов
|
1
|
|
Максимально длительное рабочее напряжение Uc, VDC (Линия — линия)
|
Защита отсутствует
|
|
Уровень напряжения защиты Up (Линия - PE)
|
470 В
|
|
Возврат в исходное состояние после импульса
|
400 нс
|
|
Устойчивость к переменному току (Линия – PE)
|
5 А
|
|
Номинальный разрядный ток (Линия — линия)
|
Защита отсутствует
|
|
Номинальный разрядный ток (Линия — PE)
|
5 кА
|
|
Импульсный разрядный ток (Линия — PE)
|
1 кА
|
|
Суммарный разрядный ток
|
5 кА
|
|
Время срабатывания (Линия — линия)
|
Защита отсутствует
|
|
Время срабатывания (Линия — PE)
|
600 нс
|
|
Режим повреждения
|
Режим 1 (защита от помехи «Линия — PE»)
|
|
Полоса частот
|
125 МГц
|
|
Емкость (Линия - Линия)
|
13 пФ
|
|
Емкость (Линия - PE)
|
4 пФ
|
|
Потери при вводе
|
3 дБ
|
|
Перекрёстная наводка на передающем конце
|
35 дБ
|
|
Возвратные потери
|
5 дБ
|
|
Вносимые потери
|
5 дБ
|
|
Скорость передачи данных
|
10, 100 Мбит/с
|
|
Температура эксплуатации
|
-40...+60 °C
|
|
Длина кабеля заземления
|
0,5 м
|
|
Сечение кабеля заземления
|
2,5 мм²
|
|
Диаметр наконечника на кабеле заземления
|
5,2 мм (болт М5)
|
|
ГАБАРИТЫ И ВЕС
|
|
Габаритные размеры устройства
|
80×73×18 мм
|
Комплект поставки
|
SNR SNR-SPNet-B1010-IP20
|
1 шт.
|
|
Документация
|
1 шт.
|
-
Производитель:
SNR
-
